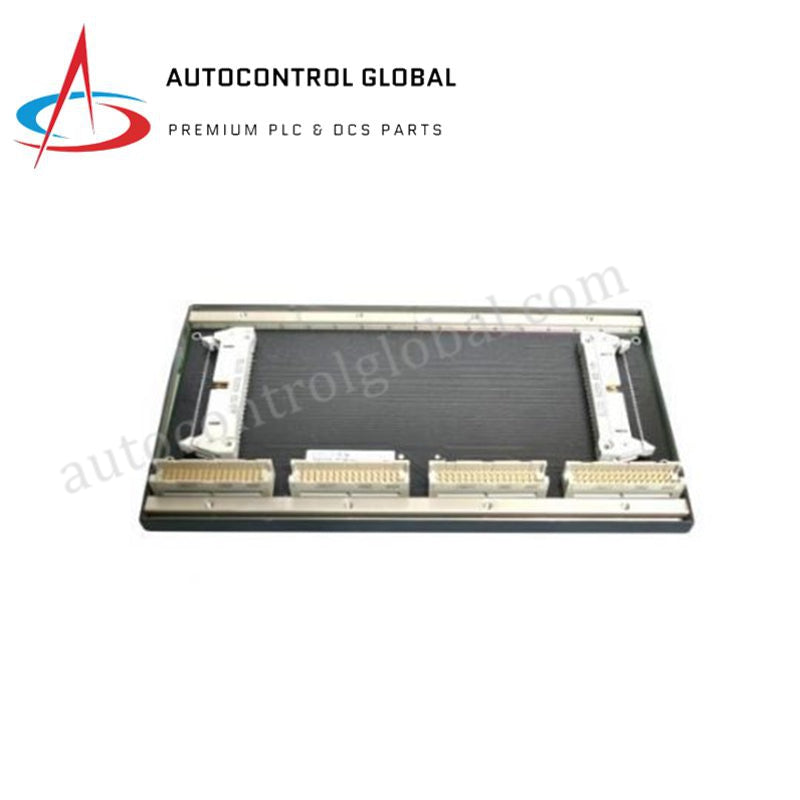

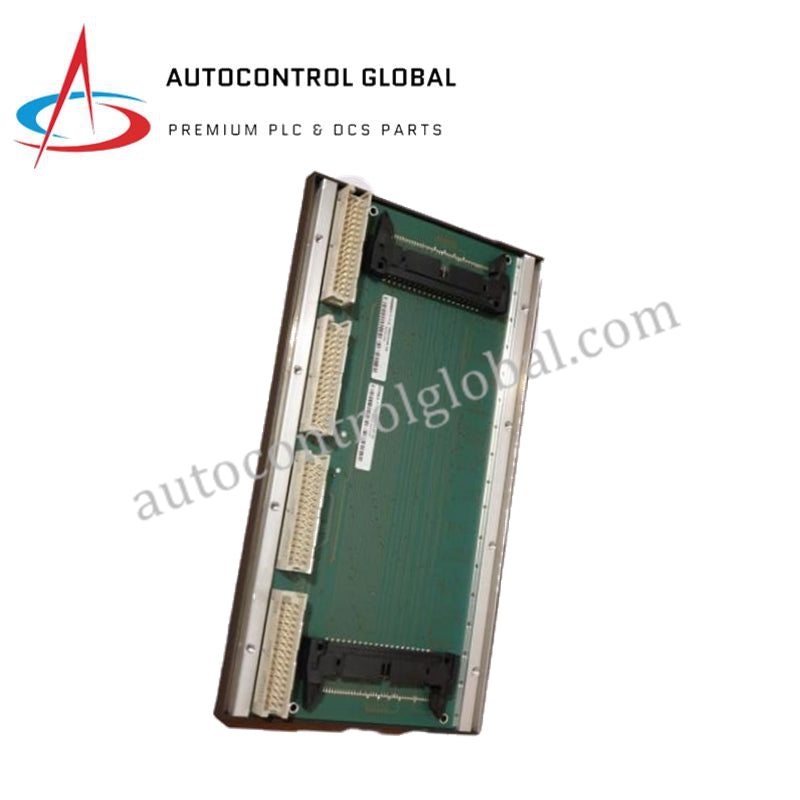

Bachmann BS204 4-Slot Backplane für CPU- und I/O-Module

Produktübersicht

Das BS204 (Modell: BS204) ist ein hochintegriertes 4-Slot-Backplane-Modul, das entwickelt wurde, um die wesentliche mechanische und elektrische Infrastruktur für das Bachmann M1 Automatisierungssystem bereitzustellen. Dieses Chassis ermöglicht die sichere Montage und deterministische Verbindung von CPU-Modulen, Netzteilen sowie verschiedenen I/O- oder Kommunikationskarten. Durch die Zentralisierung der Verteilung von 24 VDC Stromversorgung und Hochgeschwindigkeits-Bussignalen gewährleistet das BS204 (Teilenummer: BS204) einen nahtlosen Datenaustausch innerhalb der Steuerungsarchitektur.

Für hochzuverlässige Industrieumgebungen konzipiert, verfügt das BS204 (Bestellnummer: BS204) über robuste Abschirmung und galvanische Trennung, um Logiksignale vor Störungen aus dem Feld zu schützen. Sein kompaktes 4-Slot-Design ist für modulare Skalierbarkeit optimiert und ermöglicht es Ingenieuren, leistungsstarke Steuerungsknoten in platzbeschränkten Schaltschränken für Energiemanagement, Prozesssteuerung und Fabrikautomation zu realisieren.

Detaillierte technische Spezifikationen

Das BS204 dient als Rückgrat des M1-Systems und sorgt für Systemstabilität und Stromkontinuität.

• Hersteller: Bachmann Electronic

• Modellnummer: BS204

• Serie: M1 Automatisierungssystem

• Slot-Kapazität: 4 Modul-Slots (unterstützt CPU-, Netzteil-, I/O- und Kommunikationsmodule)

• Elektrische Funktion: Integrierte Verteilung von Backplane-Bussignalen und 24 VDC Stromversorgung

• Eingangsspannung: 24 VDC nominal (bereitgestellt über angeschlossenes Netzteilmodul)

• Isolation: Galvanische Trennung zwischen einzelnen Modulen und dem Systembus

• Diagnose: Echtzeit-Backplane-Überwachung und Verbindungsstatus über das CPU-Modul

• Montage: Standard-DIN-Schiene oder direkte Schaltschrankmontage

• Abmessungen: 200 mm × 150 mm × 80 mm

• Gewicht: 1,5 kg

• Betriebstemperatur: −10 °C bis +55 °C

• Lagerungstemperatur: −40 °C bis +85 °C

• Feuchtigkeit: 5 % bis 95 % relative Luftfeuchtigkeit (nicht kondensierend)

• Zertifizierungen: CE, UL, RoHS
