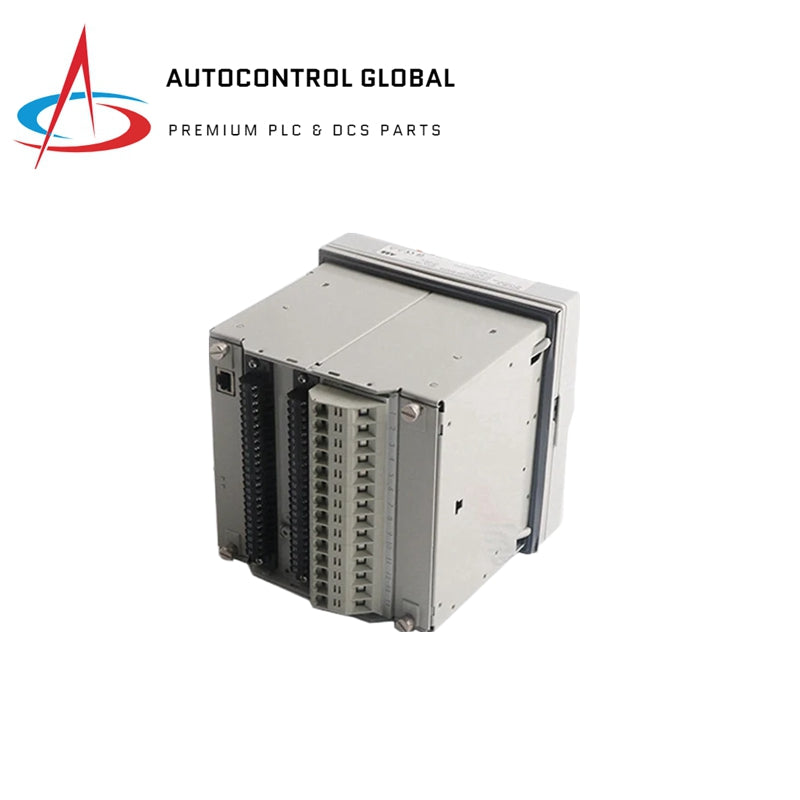

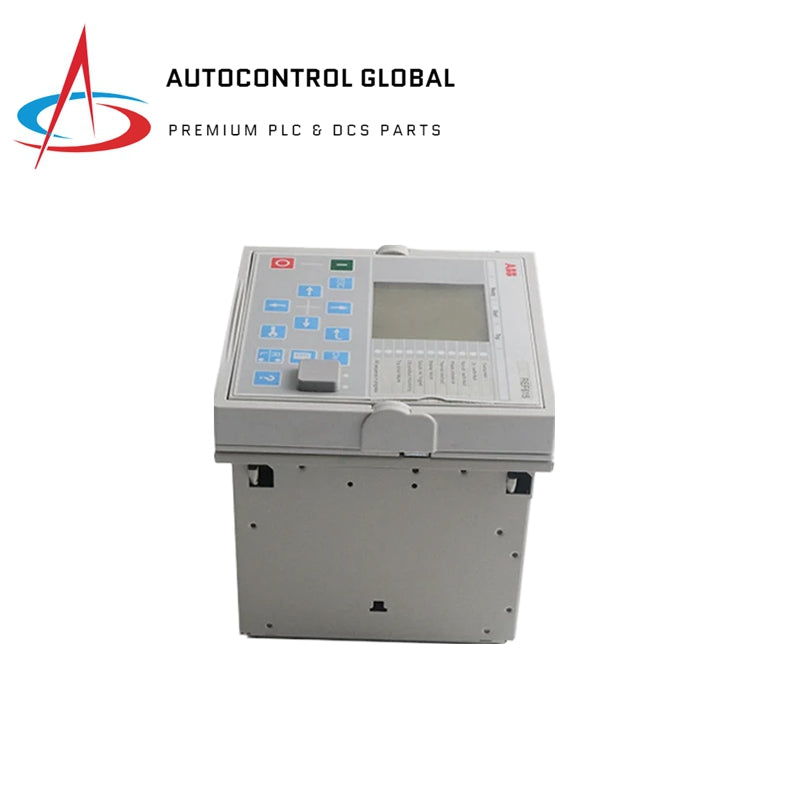

Brandneues ABB REQ650 Schutzrelais für Leistungsschalter mit werkseitig versiegelter Verpackung

Übersicht

Der REQ650 ist Teil der Relion® 650 Serie von ABB, entwickelt für Leistungsschalter-Schutz mit integrierten Backup-Schutzfunktionen. Er bietet umfassende Schutz- und Überwachungsfunktionen in einem IED (Intelligent Electronic Device) und eignet sich für eine Vielzahl von Anwendungen, einschließlich Unter-Übertragungs-/Übertragungsleitungen und Transformatorenfelder in direkt geerdeten Netzen.

Spezifikationen

• IEC 61850 Konformität: Vollständig konform mit dem IEC 61850 Standard.
• Integration von Schutz und Überwachung: Kombiniert Schutz- und Überwachungsfunktionen in einem einzigen Gerät.
• Abmessungen: 120 x 120 x 100 mm
• Gewicht: 0,5 kg
• Selbstüberwachung: Umfangreiche Selbstüberwachungsfunktionen, einschließlich analoger Kanäle.
• Parameter-Einstellgruppen: Vier unabhängige Parameter-Einstellgruppen.
• Mensch-Maschine-Schnittstelle (HMI):
  • Große HMI zur Visualisierung von Einliniendiagrammen und Online-Messungen.
  • Integrierte oder abnehmbare HMI mit einer Kabellänge von 1-5 m für flexible Schalttafelmontage.
• Kommunikationsschnittstellen:
  • Ethernet-Schnittstelle für schnelle und einfache Kommunikation mit PCs.
  • Genaue Zeitsynchronisation über SNTP, DNP 3.0, IEC 60870-5-103 und IRIG-B serielle Schnittstellen.
• Signal-Matrix: Ermöglicht die einfache Konfiguration von binären und analogen Signalen.
• Benutzerverwaltung: Beinhaltet Funktionen zur Benutzerverwaltung und Rechteverwaltung.

Hauptmerkmale

• Leistungsschalter-Schutzfunktionen:

  • Dreiphasiges Auslösen für Leistungsschalterfelder mit Backup-Schutz.
  • Einphasiges Auslösen für Leistungsschalterfelder, die Unter-Übertragungs-/Übertragungsleitungen mit Backup-Schutzfunktionen verbinden.
  • Unterstützt Konfigurationen mit einem Sammelschienenabschnitt und zwei Sammelschienenabschnitten.

• Stromschutzfunktionen:

  • Momentaner Phasenüberstromschutz.
  • Vierstufiger richtungsabhängiger Phasen- und Reststromüberstromschutz.
  • Vierstufiger Phasenüberstromschutz.
  • Momentaner Reststromüberstromschutz.
  • Empfindlicher richtungsabhängiger Reststrom- und Leistungsschutz.
  • Thermischer Überlastschutz.
  • Leistungsschalter-Ausfall-Schutz.
  • Stub-Schutz.
  • Pol-Diskordanz-Schutz.
  • Unterbrechungsleiterprüfung.
  • Richtungsabhängiger Unter- und Überleistungsschutz.
  • Zweistufiger Überstromschutz basierend auf negativer Sequenz.

• Leistungs- und Spannungsschutzfunktionen:

  • Richtungsabhängiger Unter- und Überleistungsschutz.
  • Zweistufiger Unter- und Überspannungsschutz.
  • Zweistufiger Restüberspannungsschutz.
  • Spannungsverlustprüfung.

• Frequenzschutz:

  • Unter- und Überfrequenzschutz.
  • Frequenzänderungsschutz (Rate-of-change).

• Überwachung des Sekundärsystems:

  • Überwachung des Stromkreises.
