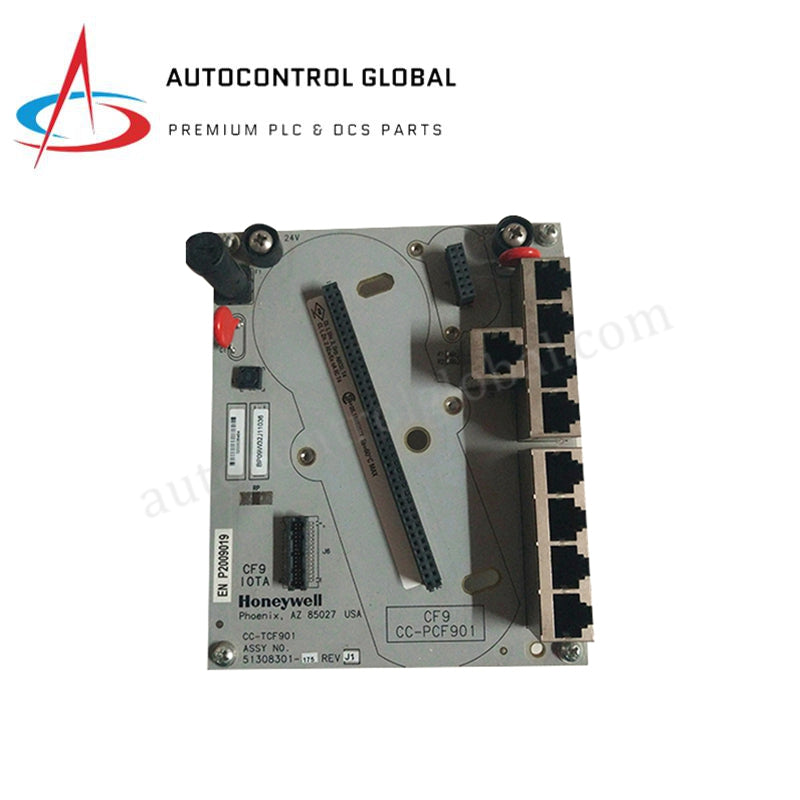

CC-TCF901 | Honeywell | FTE Netzwerk-Kontroll-Firewall

Produktübersicht

Das Honeywell CC-TCF901 fungiert als primäres Sicherheits- und Konnektivitätszentrum für die Experion PKS Series C Architektur. Dieses 9-Port Control Firewall IOTA (I/O Termination Assembly) stellt die physische Schnittstelle für die Fault Tolerant Ethernet (FTE) Brücke bereit und schützt den C300 Controller sowie die zugehörigen Series C Fieldbus Interface Module (CFIMs) vor netzwerkbedingten Verkehrsstaus. Durch die Regulierung des Datenflusses zwischen dem übergeordneten Netzwerk und der lokalen Steuerungsebene gewährleistet das CC-TCF901 die deterministische Leistung, die für die Hochgeschwindigkeits-Prozessautomatisierung erforderlich ist. Wir bieten dieses Gerät als 100% nagelneues Originalgerät an, um maximale Systemautorität und Schutz sicherzustellen.

Technische Spezifikationen

• Hersteller: Honeywell (USA)

• Modellnummer: CC-TCF901

• Modultyp: 9-Port Control Firewall IOTA

• Gesamtanschlüsse: 9 RJ-45 Ethernet-Anschlüsse

• Anschlusskonfiguration: 8 Downlink-Ports (lokale Steuerungen/CFIMs) + 1 Uplink-Port (übergeordnetes FTE)

• Glasfaserunterstützung: Kompatibel mit Ca-FSMx01 (Single-Mode) und Ca-FMMx01 (Multi-Mode) Modulen

• Versorgungsspannung: 24 VDC Nennspannung

• Versorgungsstrom: 0,30 mA bei 24 VDC

• Netzwerkprotokoll: Honeywell Fault Tolerant Ethernet (FTE)

• Montageabmessungen: 12,1 cm x 14,5 cm

• Betriebstemperatur: -20 °C bis +70 °C

• Versandgewicht: 2,0 kg

• Umweltschutz: G3 Konformbeschichtung (Standard bei -175/überarbeiteten Varianten)

Technische Vorteile

• Deterministischer Netzwerkverkehr: Die Hardware des CC-TCF901 begrenzt Broadcast- und Multicast-Verkehr. Dies verhindert, dass „Broadcast-Stürme“ im Anlagenetzwerk die Ausführung kritischer Regelkreise im C300 Prozessor beeinträchtigen.

• Integrierte Stromverteilung: Dieses IOTA verteilt 24 VDC direkt an die montierten Steuerungsmodule, wodurch redundante Verkabelung entfällt und die interne Schaltschrankanordnung vereinfacht wird.

• Nahtlose FTE-Integration: Der 9. Port fungiert als dedizierter Uplink zum FTE-Überwachungsnetzwerk, sodass der Controller für die Global User Station (GUS) sichtbar bleibt, während er von nicht wesentlichem Datenverkehr isoliert ist.

• Medienflexibilität: Durch den Einsatz optionaler Ca-FSMx01- oder Ca-FMMx01-Module können Ingenieure das FTE-Netzwerk über große Entfernungen mittels Glasfaser erweitern und so die Entfernungsbegrenzungen der Standard-Kupfer-RJ-45-Kabel in großflächigen Raffinerie- oder Offshore-Anwendungen umgehen.

FAQs

• Kann das CC-TCF901 als Standard-Ethernet-Switch verwendet werden? Nein. Das CC-TCF901 ist eine spezialisierte Control Firewall, die speziell für Honeywells proprietäres FTE-Protokoll entwickelt wurde. Es verwendet eingebettete Logik zur Priorisierung von Steuerungsdaten, was ein handelsüblicher Switch nicht leisten kann.

• Benötigt das IOTA eine separate Stromversorgung für das Firewall-Modul? Das IOTA erhält 24 VDC und verteilt diese an das Firewall-Modul und den lokalen Controller. Stellen Sie sicher, dass Ihr Stromversorgungssystem die 0,30 mA Nennlast erfüllt, um stabile Netzwerkverbindungen zu gewährleisten.

• Wie wird mit Redundanz in diesem Modul umgegangen? In einer Standard-Experion-PKS-Konfiguration installieren Sie zwei CC-TCF901 IOTAs (gelbes und grünes Netzwerk), um eine vollständig fehlertolerante Ethernet-Umgebung zu schaffen, die einen einzelnen Netzwerkausfall ausschließt.
