CR-M125DC4L ABB | Kompaktes Industrie-Steuerrelais mit LED
Manufacturer: ABB
-
Part Number: CR-M125DC4L 1SVR405613R8300
Condition：New with Original Package
Product Type: Kompaktes Industrie-Steuerrelais mit LED
-
Country of Origin: Sweden
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months

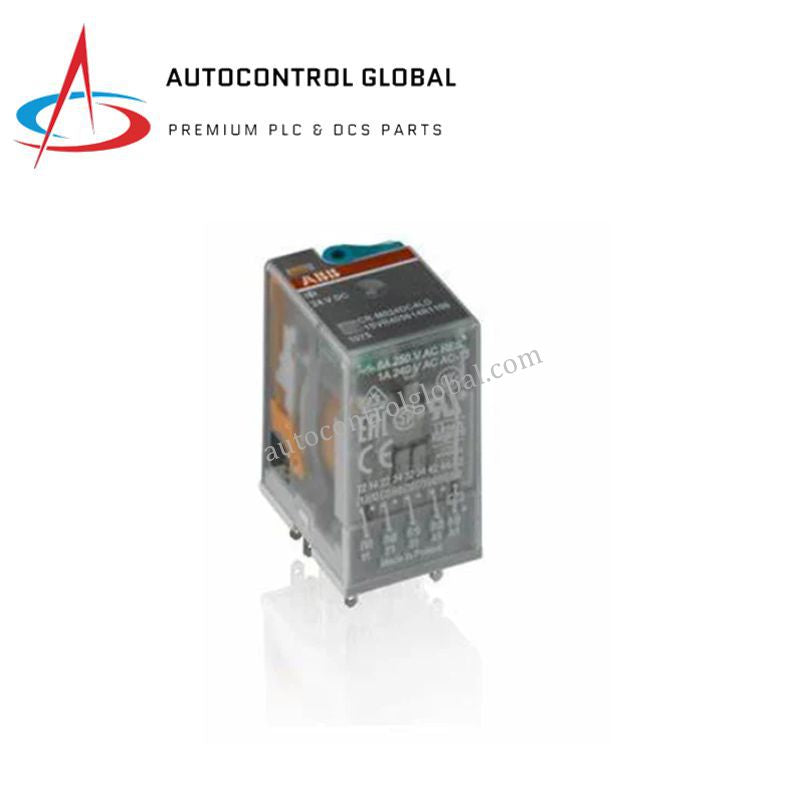

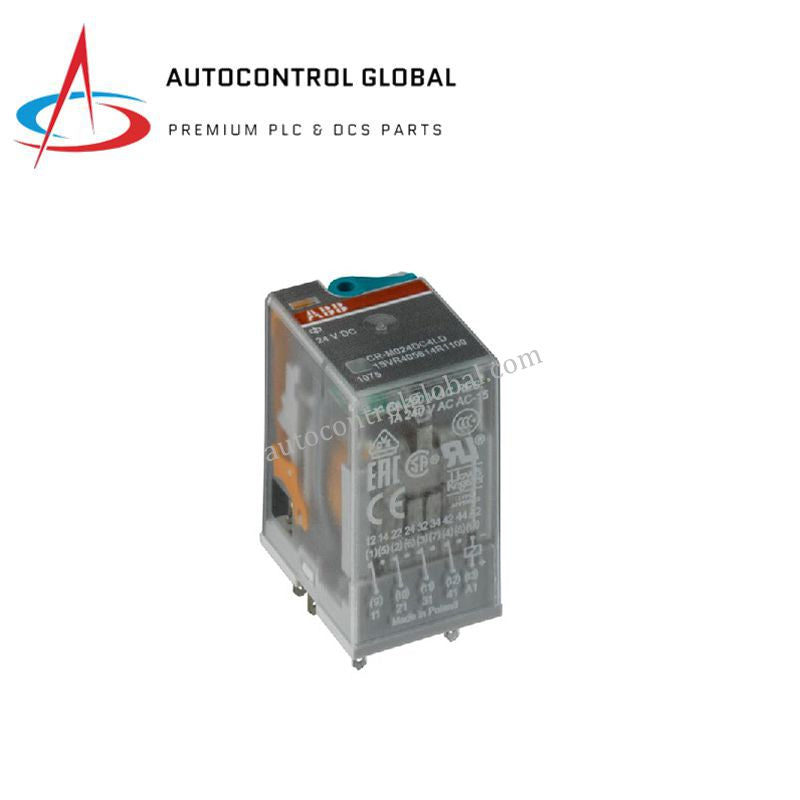

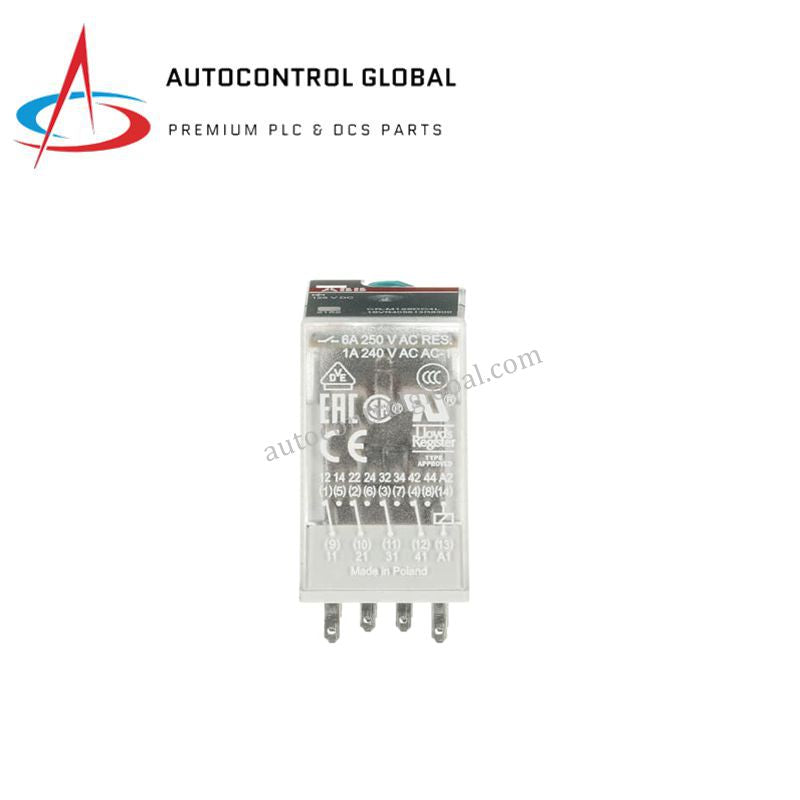

ABB CR-M125DC4L Steckbares Schnittstellenrelais
Übersicht
Das ABB CR-M125DC4L ist ein steckbares Schnittstellenrelais , das für industrielle Automatisierungs und Steuerungsanwendungen entwickelt wurde.
Es arbeitet mit einer Steuerspannung von 125 V DC und verfügt über 4 Wechslerkontakte (4C/O) mit einer Nennbelastung von 250 V / 6 A, die das gleichzeitige Schalten mehrerer Stromkreise ermöglichen.
Dieses Relais wird in eine CR-M-Fassung gesteckt, was eine schnelle Installation und DIN-Schienenmontage erleichtert.
Eine integrierte LED-Anzeige zeigt den Spulenstatus in Echtzeit an, während ein Testknopf manuelle Betätigung und Kontaktverriegelung ermöglicht.
Das kompakte Design von 27,5 mm × 21,2 mm × 35,6 mm unterstützt die Installation in engen Schalttafeln, ohne die Leistung zu beeinträchtigen.
Technische Daten
| Spezifikation | Details |
|---|---|
| Modellnummer | CR-M125DC4L |
| Teilenummer | 1SVR405613R8300 |
| Funktion | Steckbares Miniaturschnittstellenrelais mit LED |
| Steuerspannung | 125 V DC |
| Kontaktanordnung | 4C/O (Wechsler) |
| Kontaktbewertung | 250 V AC / 6 A |
| Nennbetriebsströme | AC-12: 6 A @ 230 V, AC-15: 1,5 A @ 120 V, 1 A @ 230 V; DC-12: 6 A @ 24 V, DC-13: 2 A @ 24 V, 0,1 A @ 250 V |
| Nennisolationsspannung (Ui) | 250 V |
| Anschlusstyp | Flachstecker / Schnellanschluss |
| Montageart | Fassungsmontage (DIN-Schiene über CR-M-Fassung) |
| Schutzart | IP40 |
| Abmessungen (L × B × H) | 27,5 mm × 21,2 mm × 35,6 mm |
| Nettogewicht | 36,3 g |
| Normen | CAN/CSA C22.2 Nr.14, IEC/EN 61810-1, IEC/EN 63000, UL 508 |
| Optionale Ausstattung | LED-Anzeige, Testknopf |
| Anwendungsbereiche | Industrielle Automatisierung, Signalumschaltung |
| Hersteller | ABB |
FAQs
F1: Was ist die Hauptfunktion des ABB CR-M125DC4L?
✅ Das CR-M125DC4L ist ein steckbares Schnittstellenrelais , das mehrere Stromkreise über 4 Wechslerkontakte schaltet.
F2: Welche Steuerspannung benötigt es?
✅ Es arbeitet mit einer Steuerspannung von 125 V DC, die für industrielle Automatisierungsschaltungen geeignet ist.
F3: Kann dieses Relais auf einer DIN-Schiene montiert werden?
✅ Ja, es wird in eine CR-M-Fassung gesteckt, die eine DIN-Schienenmontage ermöglicht.
F4: Verfügt es über eine Statusanzeige?
✅ Ja, die integrierte LED zeigt den Spulenstatus an, und ein Testknopf ermöglicht die manuelle Bedienung.
F5: Wie hoch sind der maximale Kontaktstrom und die maximale Spannung?
✅ Die Kontakte unterstützen 6 A und bis zu 250 V AC oder DC, was eine vielseitige Schaltung ermöglicht.
