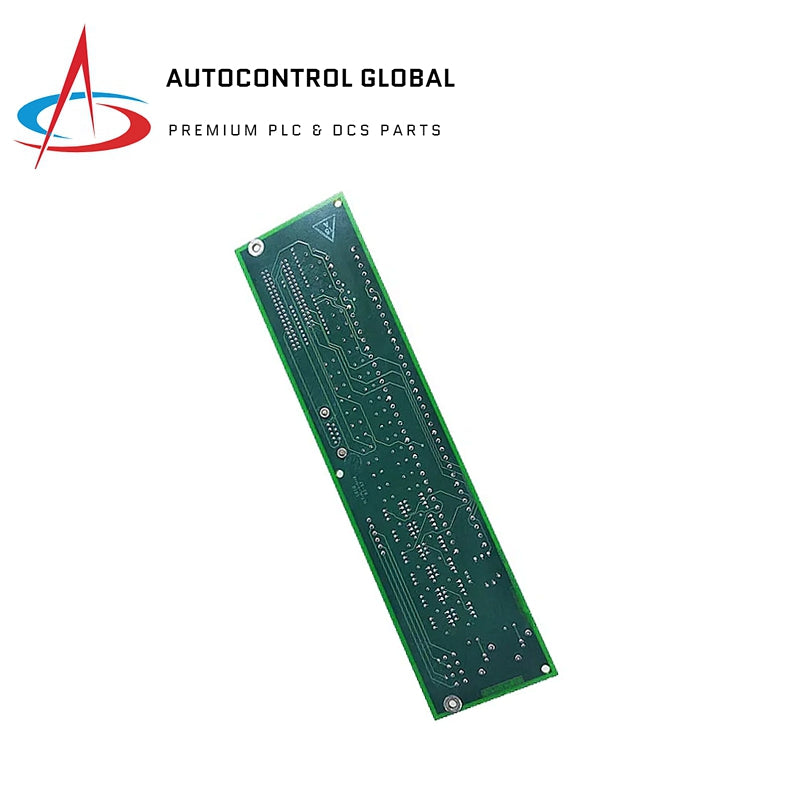

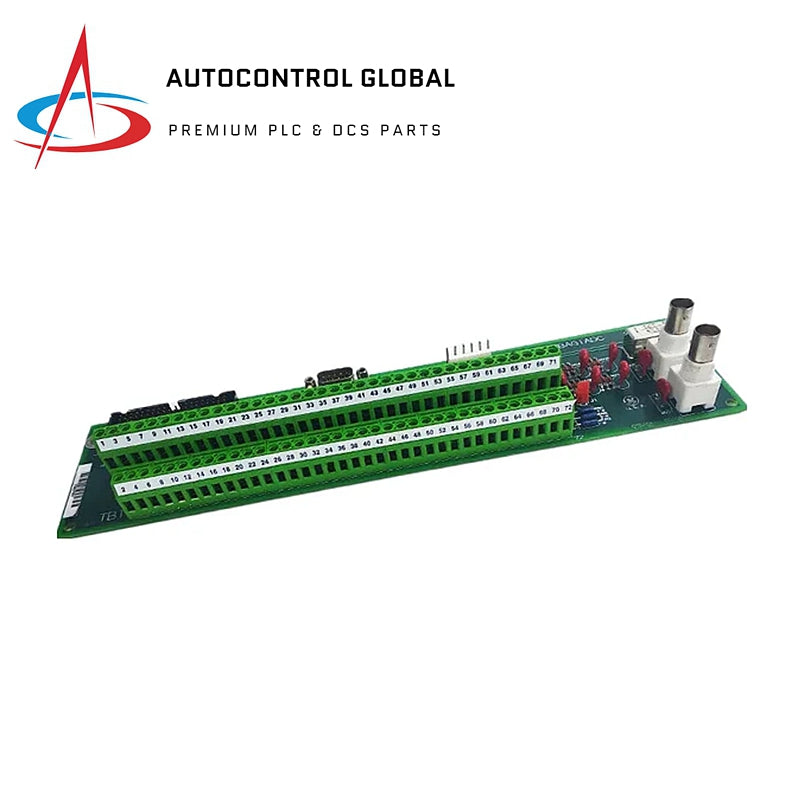

DS200QTBAG1ADC | Anschlussplatine GE Fanuc

Übersicht

Das DS200QTBAG1ADC ist eine Anschlussplatine, die von General Electric für die Mark V Serie der Speedtronic-Steuerungssysteme entwickelt wurde. Diese Platine spielt eine entscheidende Rolle bei der Ermöglichung der Kommunikation und Verbindung innerhalb von GE-kompatiblen Turbinensteuerungs- und Managementsystemen.

Eigenschaften

• Anwendung: Speziell für die Mark V Serie von GE entwickelt, verwendet in Turbinensteuerungssystemen.
• Funktionalität: Ermöglicht Signalverbindungen für Steuerungssysteme und Kraftstoffdurchflusssignale.
• Signalverarbeitung: Unterstützt 6 magnetische Impulsraten-Eingänge und 8 Servowert-Ausgänge.
• Anregung: Bietet 6 Anregungsquellen für LVDTs (Lineare Variable Differenztransformatoren).
• Steckverbinder und Anschlüsse:
  • Zwei Anschlussblöcke, jeweils für 72 Signalleitungen geeignet.
  • 40-poliger Steckverbinder (ID: JFF) für Systemkommunikation.
  • 1 serieller Anschluss für zusätzliche Systemverbindungen.
• Jumper: Konfigurierbarer Jumper (J1) zur Signalauswahl, mit Standardposition auf der 20mA-Einstellung.
• Legacy-Kompatibilität: Teil der letzten Produktreihe, die die Speedtronic-Steuerungstechnologie von GE verwendet.

Technische Spezifikationen

• Modell: DS200QTBAG1ADC
• OEM: GE Energy
• Signaleingänge:
  • 6 magnetische Impulsraten-Eingänge
• Signalausgänge:
  • 8 Servowert-Ausgänge
• Anregungsquellen:
  • 6 Anregungsquellen für LVDTs
• Steckverbinder:
  • 2 Anschlussblöcke (jeweils 72 Signalleitungen)
  • 1 40-poliger Steckverbinder (JFF)
  • 1 serieller Anschluss
• Jumper-Konfiguration:
  • Jumper J1 ändert die Auswahl des Eingangssignals (Standard: 20mA-Position)
• Funktionalität: Verwendet für Turbinensteuerung und Signalverarbeitung in der Mark V Serie

Umwelt- & Mechanische Anforderungen

• Serie: Mark V Speedtronic
• Beschichtungsart: G1-Serie Leiterplattenbeschichtung
