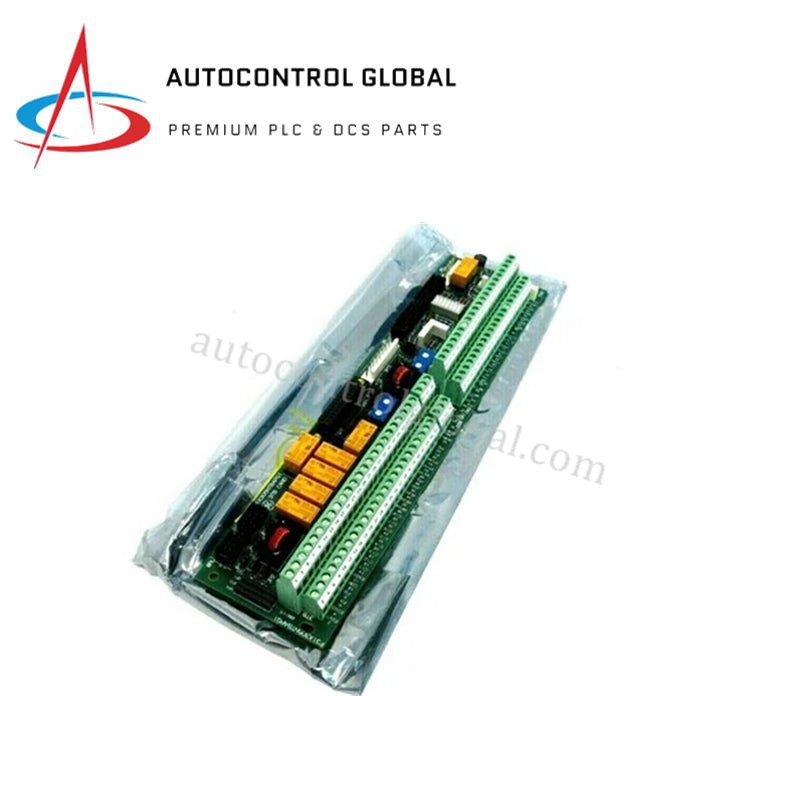

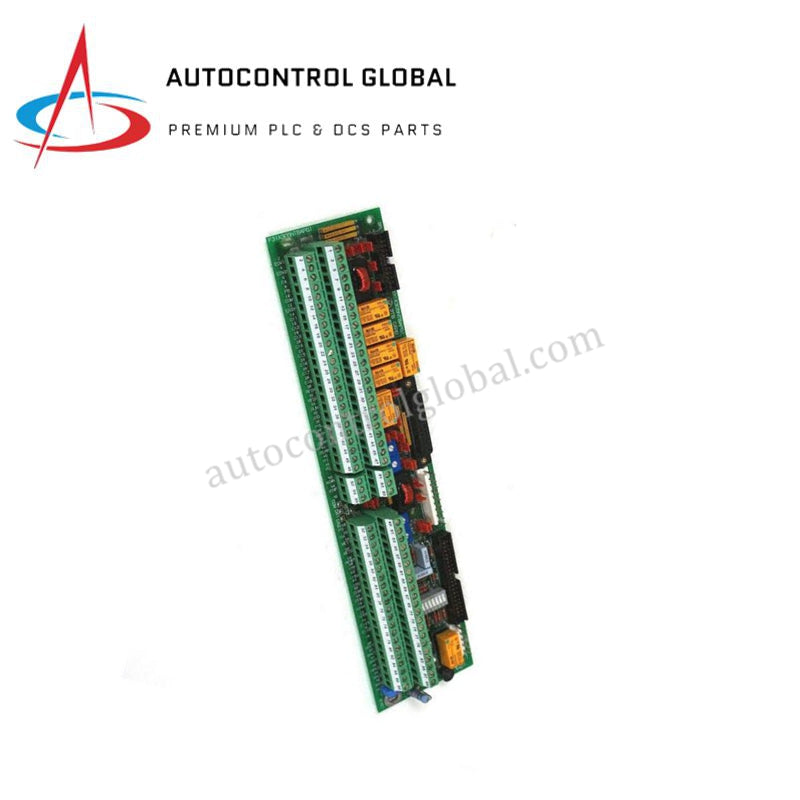

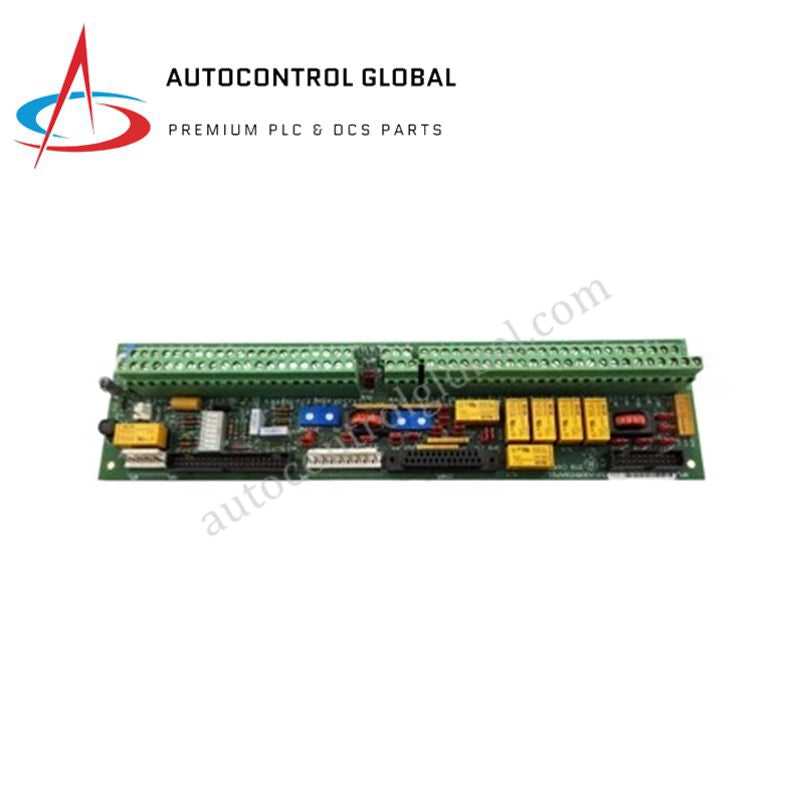

DS200RTBAG3AEB GE Speedtronic Mark V Relaisklemmenplatine
Manufacturer: GE Fanuc
-
Part Number: DS200RTBAG3AEB
Condition：New with Original Package
Product Type: Relais-Anschlussplatinen
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
General Electric DS200RTBAG3AEB Mark V Relais-Klemmenplatine
Ausgelegt für die festverdrahtete Relaisumschaltung und Signalverteilung in Speedtronic-Mark-V- und EX2000-Erregungssteuerungsarchitekturen ermöglicht die General Electric DS200RTBAG3AEB (DS200RTBAG3A Relais-Klemmenplatine) die direkte physische/elektrische Ansteuerung über hochdichte Hilfssteuerausgänge.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | DS200RTBAG3AEB |
| Marke | GE (General Electric) |
| Herkunft | Vereinigte Staaten |
| Gewicht | Nicht angegeben |
| Abmessungen | Nicht angegeben |
| Betriebstemperatur | 0 bis +60 Grad C |
| Leistungsaufnahme | Nicht angegeben (Steuerspannungseingang 24 VDC / 125 VDC über CPH- und CPN-Steckverbinder) |
| Systemkompatibilität | Mark V / Mark VI Speedtronic-Turbinensteuerung, EX2000-Erregungssystem |
| Klemmenkapazität | 52 Klemmen (je nach Revision 52 bis 96 Klemmen) |
| Ausgangsrelais | 10 Form-C-Relais (7 DPDT-Relais mit jeweils 2 Form-C-Kontakten, 3 Relais mit jeweils 4 Form-C-Kontakten) |
| Ausgangsstromkapazität | Bis zu 3 A pro Kanal |
| Elektrische Isolation | 2500 VAC Feld-zu-Steuerung-Isolation (optisch isolierte Treiber) |
| Schaltungsschutz | 24 integrierte 3-A-Sicherungen mit LED-Anzeige für ausgelöste Sicherungen |
| Leiterplattenbeschichtung | Schutzlackbeschichtung (Humiseal 1B73) |
| Diagnose-LEDs | LEDs für Relaisstatus, Blockebene und Kommunikationsstatus |
| Schnittstellensteckverbinder | CPH-, CPN-Steckkontakte; RPL-, OPTPL-Steckverbinder; steckbare Verbinder C1PL-C5PL, Y9PL-Y37PL |
| Signaleingänge/-ausgänge | Unterstützt analoge Signale (4-20 mA, 0-10 V), digitale Ein-/Ausgänge, Thermoelemente, RTDs |
| Feuchtigkeitsbereich | 5 % bis 95 % relative Luftfeuchtigkeit, nicht kondensierend |
| Konformitätszertifizierungen | Konform mit IEC 61511 SIL 2, Zulassung für explosionsgefährdete Bereiche der Zone 2 gemäß IEC 60079-14 |
Lizenzen für die Kommunikationsgeschwindigkeit des Backplane-Busses und deterministische Ausführung
Die Klemmenarchitekturen der Serien DS3800 und DS200 leiten Echtzeitkontaktbefehle über RPL- und OPTPL-Flachbandkabelverbinder direkt an die LAN-I/O-Klemmenplatine (LTB) weiter. Optische Isolationsbarrieren mit einer Nennspannung von 2500 VAC trennen induktive Feldlasten vom internen System-Backplane und verhindern, dass Schaltspitzen die Kommunikationsgeschwindigkeit des Backplane-Busses über zentrale Prozessor-Racks beeinträchtigen. Die Platine führt die lokale Relaisansteuerung unabhängig aus und erhält dadurch deterministische Abtastzyklen über hochdichte I/O-Kanäle hinweg aufrecht.
Häufig gestellte Fragen
F: Wie schützt die DS200RTBAG3AEB die Systemelektronik vor elektrischem Rauschen auf der Feldseite?
A: Optische Treiber isolieren die eingehende Steuerlogik von den Ausgangskontakttreibern, während eine 2500-VAC-Feld-zu-Steuerung-Isolationsbarriere Erdschleifen und induktive Überspannungen vom Eindringen in die Haupt-Backplane abhält.
F: Welche Kontaktkonfigurationen sind in der Relaisanordnung der Platine integriert?
A: Die Platine enthält insgesamt 10 Relais in einer hybriden Konfiguration: 7 DPDT-Relais mit jeweils 2 Form-C-Kontakten und 3 Relais mit jeweils 4 Form-C-Kontakten.
F: Welche physischen Anzeigen signalisieren einen Sicherungsausfall an den Ausgangskanälen?
A: Integrierte Diagnose-Leuchtdioden (LEDs) leuchten neben jeder der 24 einzelnen 3-A-Sicherungen auf, wenn ein Überstromereignis die Schutzverbindung unterbricht.
Richtlinien für die Installation vor Ort
Befestigen Sie die DS200RTBAG3AEB sicher an den Abstandshaltersäulen des Schaltschrankrahmens innerhalb des Mark-V-Steuerungsschranks oder des EX2000-Erreger-Racks. Ziehen Sie alle Befestigungsschrauben des Chassis fest, um über die geerdeten Montageflächen eine Rahmenerdung herzustellen.
Schließen Sie die Steuerspannungsverdrahtung an die CPH- und CPN-Steckkontakte an. Verdrahten Sie die Feldgeräte direkt mit den 52 Schraubklemmen und isolieren Sie die Leiter auf Standardlänge ab, um den Kontakt freiliegender Drähte zu verhindern. Führen Sie die Niederspannungssignalkabel durch die RPL- und OPTPL-Steckverbinder und halten Sie separate Leitungswege zu den Hochstrom-Relaisausgangsleitungen ein, um induktives Übersprechen zu minimieren.
