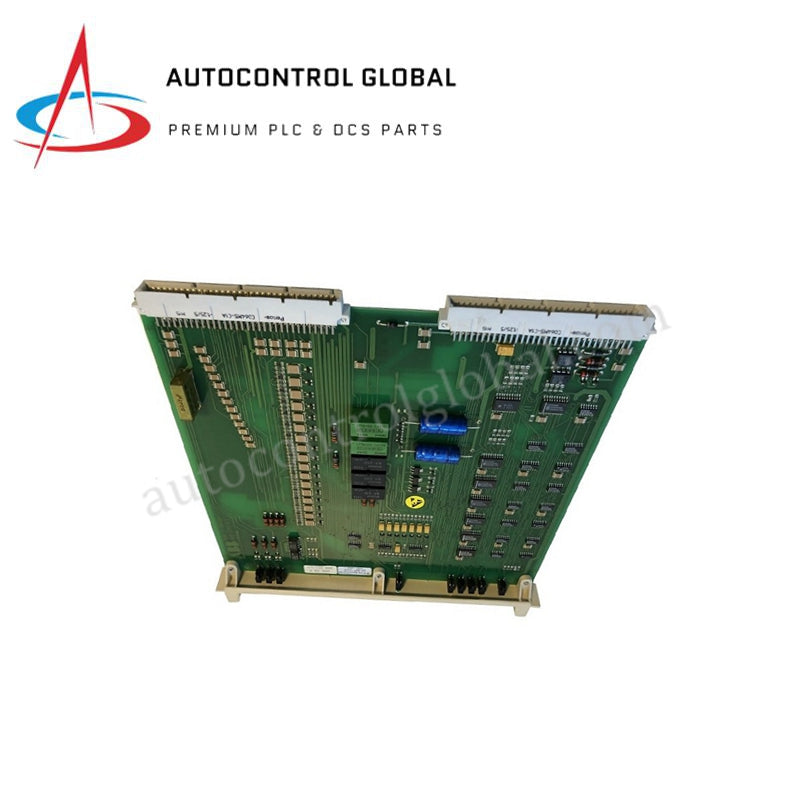

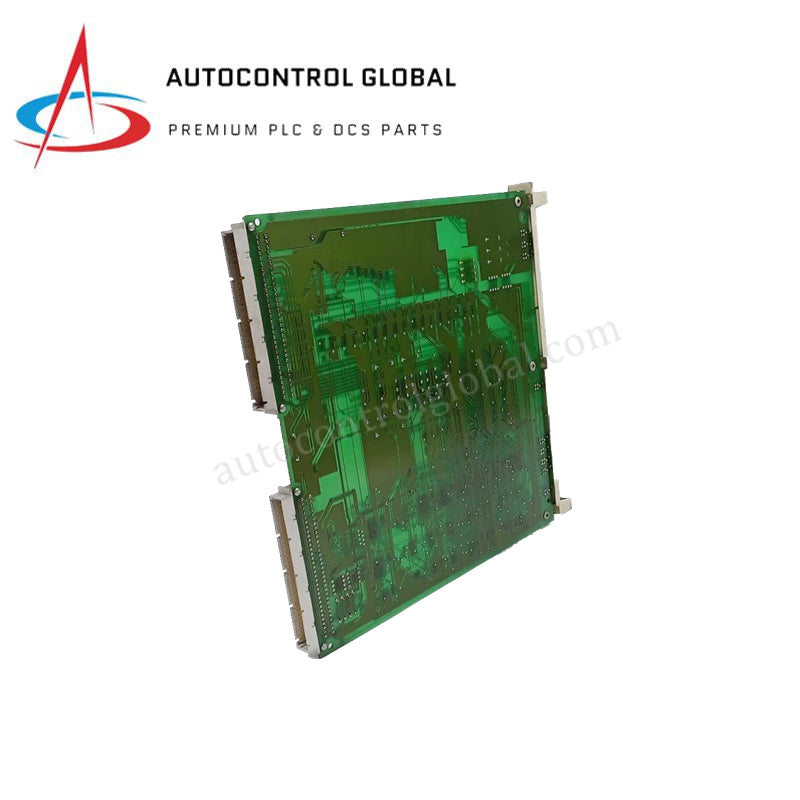

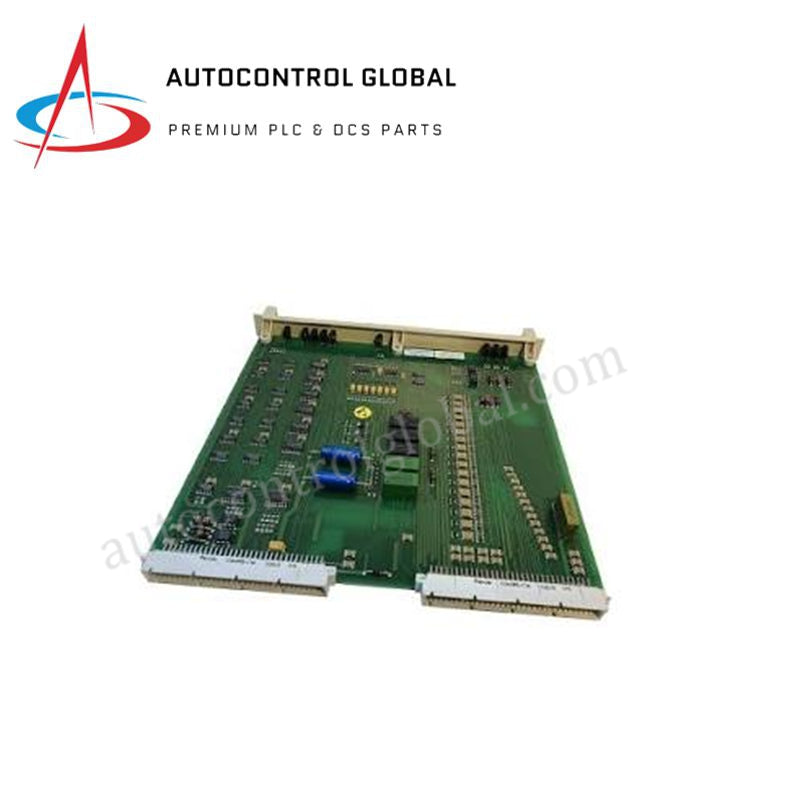

DSQC256A ABB S4C Serie Servoverstärkermodul

ABB DSQC256A Servoverstärkermodul

Das ABB DSQC256A (DSQC256A Servoverstärkermodul), auch als 3HAB2211-1/1 Leistungseinheit katalogisiert, fungiert als dedizierte Hardwarekomponente zur Pulsweitenmodulation (PWM) Steuerung von Roboterachsen innerhalb der S4C- und S4C+-Plattformen.

Suffix-Aufschlüsselung & Modellmatrix

Die Modulserie DSQC256A dient als primäre Leistungsschnittstelle für mehrachsige Roboter-Manipulatoren. Die Bezeichnung 3HAB2211-1 spezifiziert die Grundkonfiguration des Verstärkers, während nachfolgende Revisionen oder Unterteilnummern Variationen in der Stromkapazität und der Verarbeitung von Resolver-/Encoder-Rückmeldungen kennzeichnen. Diese Einheit führt die Echtzeitregelung des Motordrehmoments durch Hochgeschwindigkeitsschaltung des 200-480 VAC Hauptversorgungsbusses aus.

Hardware-Spezifikationen

Industrielle Steuerungs- und Antriebseigenschaften

Das DSQC256A nutzt die Backplane-Bus-Kommunikation, um Antriebsbefehle vom Robotercontroller mit Hochleistungs-Ausgangsstufen zu synchronisieren. Dieses Modul unterstützt die Skalierung der I/O-Dichte, indem mehrere Antriebseinheiten einen gemeinsamen DC-Bus teilen können, vorausgesetzt, die Backplane-Bus-Kommunikationsgeschwindigkeitslizenzen sind in der Controller-Firmware entsprechend konfiguriert. Die interne Antriebslogik führt ein aktives thermisches Kühlkörper-Dissipationsprofil durch, um die Leistung bei Anwendungen mit hoher Auslastung aufrechtzuerhalten. Die galvanische Trennung zwischen Steuerlogik und Hochspannungs-Leistungsstufe stellt sicher, dass transiente Spannungsspitzen aus den Motorphasen nicht in die Haupt-CPU des Controllers gelangen.

Häufig gestellte Fragen (FAQ)

F: Kann das DSQC256A ersetzt werden, während der S4C-Controllerbus aktiv ist?

A: Nein, die Einheit muss elektrisch sowohl vom Netzstrom als auch von der 24 VDC-Steuerungsspannung isoliert sein. Warten Sie, bis die internen Buskondensatoren vollständig entladen sind, bevor Sie das Modul entfernen, um gefährliche Energieeinwirkungen zu vermeiden.

F: Wie behandelt das Modul Überstrom-Fehlerzustände?

A: Das Modul verfügt über eine unabhängige hardwarebasierte Stromüberwachung. Bei Erkennung eines Kurzschlusses oder anhaltenden Überstroms wird eine sofortige Gate-Ansteuerungssperre ausgelöst, die die Achse in einen kontrollierten Stoppzustand versetzt, um dauerhafte Schäden an Motorwicklungen oder Antrieb zu verhindern.

Feldinstallationsrichtlinien

1. Stellen Sie sicher, dass die ankommende 200-480 VAC Stromquelle vor der physischen Installation abgeschaltet und verriegelt ist.
2. Vergewissern Sie sich, dass der Zwangslüfter an der Basis des Moduls frei von Hindernissen ist, um eine effektive Wärmeabfuhr zu gewährleisten.
3. Verbinden Sie die Motorphasenleitungen mit den vorgesehenen Ausgangsklemmen und stellen Sie sicher, dass die Kabelabschirmung am vorgesehenen PE (Schutzleiter)-Anschluss befestigt ist.
4. Führen Sie Resolver- oder Encoder-Rückführungskabel getrennt von Hochstrom-Motorleitungen, um elektromagnetische Störungen und Signalstörungen zu minimieren.
5. Tragen Sie bei einer Umgebungstemperatur über 45 °C eine dünne Schicht wärmeleitende Paste an der Montagefläche auf, um den Rahmen-basierten Wärmetransfer zu unterstützen.
