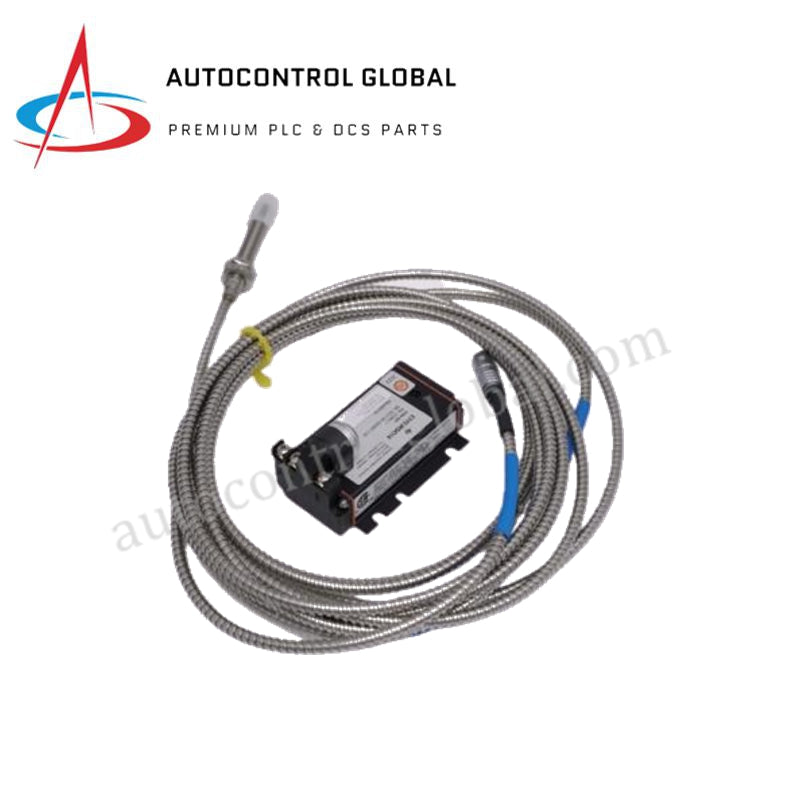

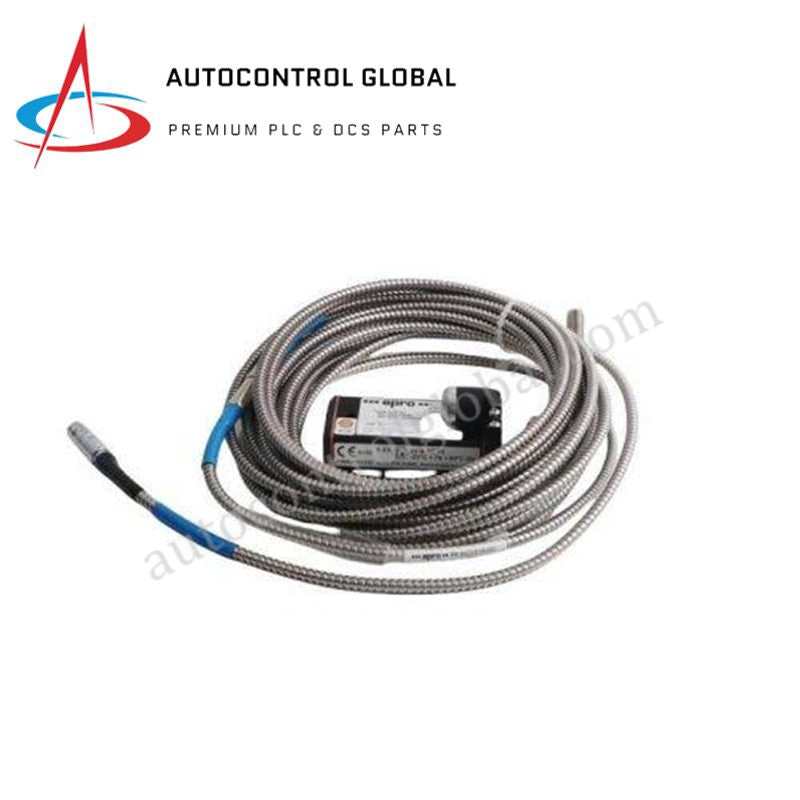

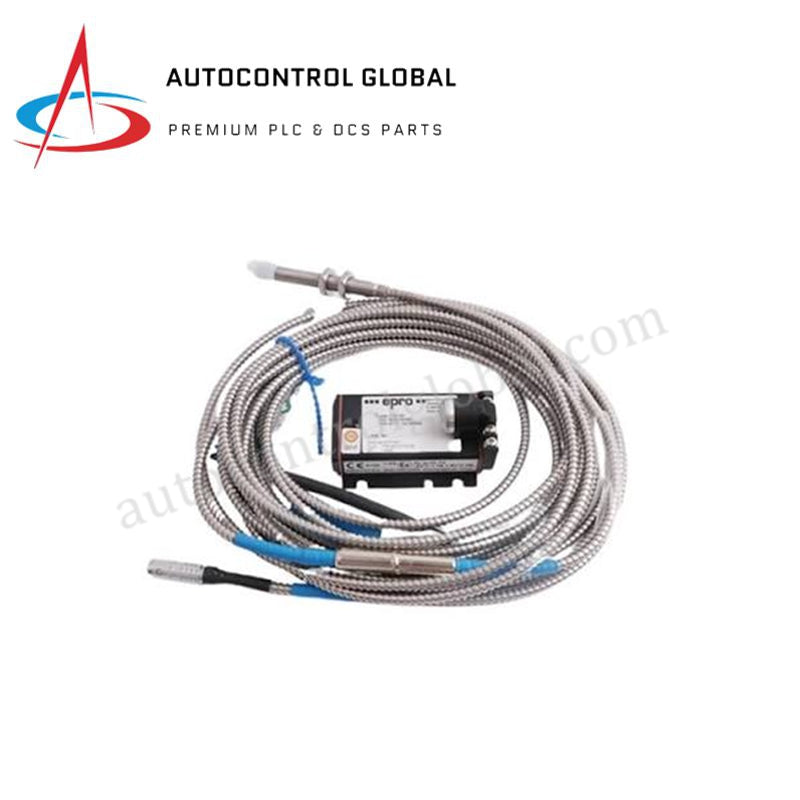

Emerson CON021+PR6423/13R-030 ePRO Wirbelstrom-Näherungssensoren
Manufacturer: Emerson
-
Part Number: CON021+PR6423/13R-030
Condition：New with Original Package
Product Type:
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Emerson CON021+PR6423/13R-030 Wirbelstrom-Näherungsmesssystem
Das Emerson CON021+PR6423/13R-030, auch als CON021+PR6423/13R-030-Näherungssensor katalogisiert, dient als dedizierte Hardwarekomponente zur berührungslosen Wirbelstrommessung von Verschiebungen in Überwachungsnetzwerken für Turbomaschinen. Das System erfasst die Rohdaten radialer oder axialer Wellenverschiebungen und wandelt Schwankungen des elektromagnetischen Feldes in proportionale analoge elektrische Ausgänge um.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | CON021+PR6423/13R-030 |
| Marke | Emerson (ePRO) |
| Herkunft | Vereinigte Staaten |
| Gewicht | 0,32 kg (Nettogewicht der kombinierten Messeinheit) |
| Abmessungen | 12,1 cm x 5,2 cm x 16,6 cm |
| Betriebstemperatur | -35 bis +180 °C (Sensorkopf), -30 bis +100 °C (Signalwandler) |
| Leistungsaufnahme | Passiver Stromverbrauch, gespeist über Versorgungsspannungsschienen |
| Frequenzbereich | 0 bis 20.000 Hz (-3-dB-Bandbreite) |
| Anstiegszeit | Weniger als 15 µs |
| Optionen für Versorgungsspannung | -23 VDC bis -32 VDC / -21 VDC bis -32 VDC Eingangsspannungsbereiche |
| Linearer Messbereich | ~2,0 mm (spezifische Kalibrierung für die Variante /13R-030) |
| Sensortyp | 5-mm-Wirbelstromsonde |
| Anfänglicher Luftspalt | Mechanischer Kalibrierungsluftspalt von 0,5 mm als Basiswert |
| Empfindlichkeit | 8 V/mm (+/-5 % Toleranzbereich) |
| Abweichung von der Linearität | Maximale Abweichung +/-0,015 mm |
| Mindestwellendurchmesser | Erforderlicher Mindestabstand von 15 mm |
| Zielmaterial | Ferromagnetischer Stahl (Standardspezifikation 42CrMo4 / AISI 4140) |
| Kabelausführung | Optionen mit PTFE-Isolierung und armierter Ausführung |
| Schutzart | IP66 (Gehäuse der Sondenbaugruppe), IP20 (CON021-Treibereinheit) |
| Zertifizierungen | CE, ATEX, IECEx, CSA-Eigensicherheit Ex ia IIC T4/T6 Gb |
Funktionen für Prozesssteuerung und DCS-Instrumentierung
Das System verwendet eine Schnittstellenarchitektur mit dualem Spannungs-Signalschleifenausgang, um standardisierte Skalierungspfade für das 4–20-mA-HART-Schleifenprotokoll in übergeordneten Prozesssteuerungen aufrechtzuerhalten. Die Hardwarekanäle verfügen über hochwertige galvanische Trennstrecken, die dynamische Überspannungen blockieren und dadurch Übersprechfehler zwischen kritischen Verarbeitungsblöcken verhindern. Diese integrierte Kanal-zu-Kanal-Trennung unterbindet differentielle Schleifenstörungen und dämpft Verschiebungen des Bezugspotenzials, wodurch die Signalqualität über lange armierte Verlängerungsschleifen bis zu den Eingängen der Sicherheitsklemmenleiste optimiert wird.
Häufig gestellte Fragen
F: Wie verändert der Konfigurationsparameter die Ausgangsspannungsskalierung der CON021-Schleife? A: Die Klemmenbelegung bestimmt das Verhalten des dynamischen Bereichs. Wird der Wandler in einer Leitung mit -23 VDC bis -32 VDC verdrahtet, ergibt sich ein analoger Bereich von -4 VDC bis -20 VDC. Bei einer Erregungsinfrastruktur von -21 VDC bis -32 VDC wird die Schleifenmatrix dagegen auf Ausgangswerte von -2 VDC bis -18 VDC umgeschaltet.
F: Welche physikalischen Zielbedingungen gelten für die Konfiguration der 5-mm-PR6423/13R-030-Sondenspitze? A: Techniker müssen am ferromagnetischen Stahl der Welle (42CrMo4/AISI 4140) ein Mindestzielprofil mit einem Durchmesser von 15 mm einhalten. Eine Verringerung der Wellenfläche auf weniger als 15 mm führt zu nichtlinearen Randeffekten, die die Kalibriergenauigkeit beeinträchtigen.
Richtlinien für die Installation vor Ort
Montieren Sie das CON021-Signaltreibermodul aufrecht auf einer standardmäßigen 35-mm-DIN-Schiene in einem sauberen, schwingungsisolierten Rangiergehäuse, um die Anforderungen der Schutzart IP20 zu erfüllen. Befestigen Sie das Gehäuse der 5-mm-Edelstahlsonde PR6423/13R-030 in einer starren Gewindehalterung, um physische Verformungen durch Vibrationen bei hohen Wellenschwingungsgeschwindigkeiten zu verhindern. Überprüfen Sie den mechanischen Luftspalt vor dem Anlegen der Schleifenerregungsspannungen mit einer Fühlerlehre aus nicht ferromagnetischem Material auf exakt 0,5 mm. Verlegen Sie alle PTFE-isolierten armierten Kabel in separaten Kabeltrassen und mit Abstand zu Hochspannungszuleitungen von Motoren; halten Sie dabei einen Mindestbiegeradius von mehr als 35 mm ein. Erden Sie die Schirmableitungen der Armierung ausschließlich am einzigen Erdungspunkt am Chassis des Instrumentenpanels, um eine Beeinträchtigung durch Erdschleifen in der Anlagenstruktur zu verhindern.
