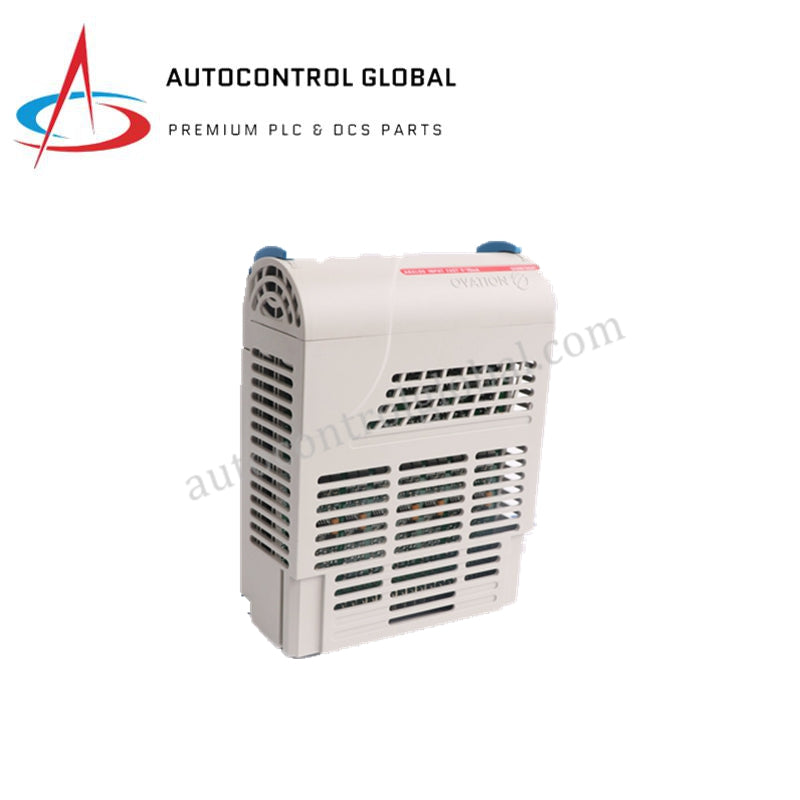

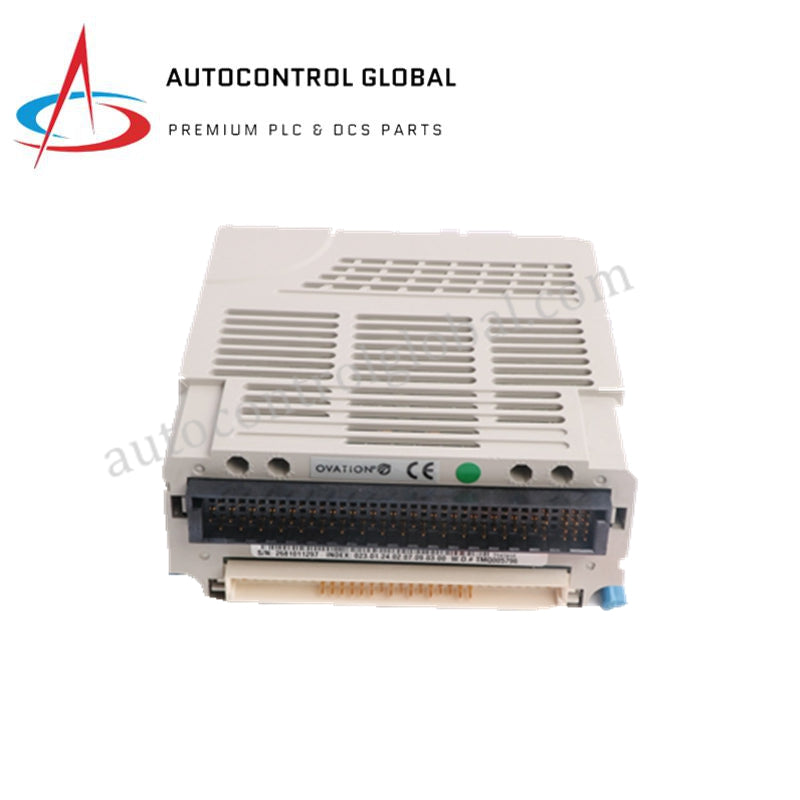

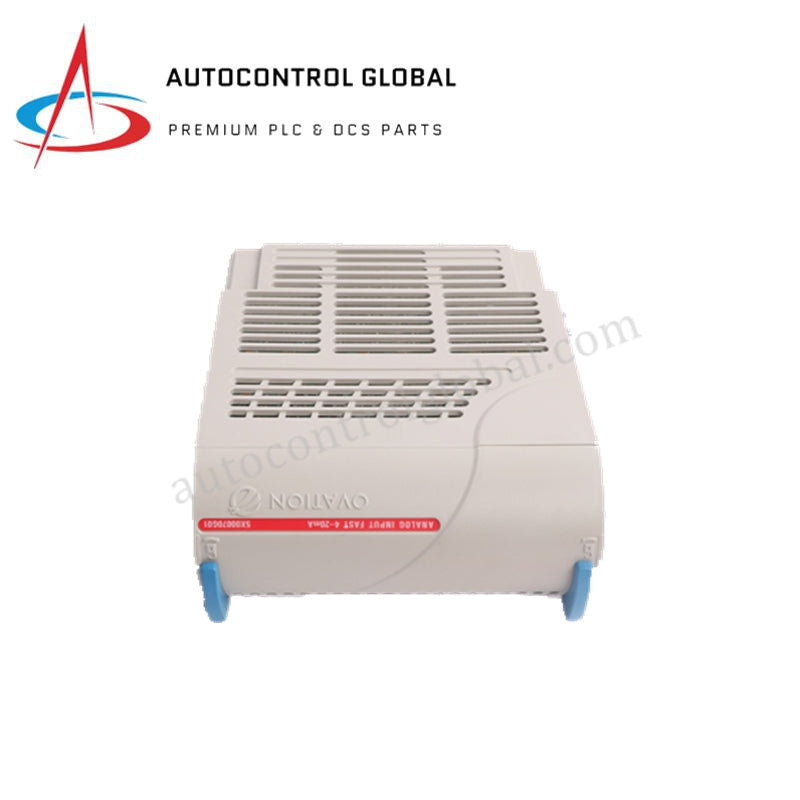

Emerson Ovation 5X00070G01 MK-Serie-Analog-Eingangsmodul
Manufacturer: Emerson
-
Part Number: 5X00070G01
Condition：New with Original Package
Product Type: Analoge Eingangsmodule
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Emerson 5X00070G01 Ovation MK Series Analog-Eingangsmodul
Das für die Hochgeschwindigkeits-Erfassung analoger Signale in verteilten Ovation-Steuerungssystemen konfigurierte Emerson 5X00070G01 (5X00070G01 Analog-Eingangsmodul) ermöglicht die direkte physikalische/elektrische Verarbeitung. Das Modul verarbeitet die Eingänge von Feldtransmittern zu digitalisierten Prozessvariablen, um Überwachungs- und Regelkreisfunktionen ohne externe Signalaufbereitungsinfrastruktur zu ermöglichen.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | 5X00070G01 |
| Marke | Emerson |
| Herkunft | Deutschland / Vereinigte Staaten |
| Gewicht | 0,32 kg (netto), 2,00 kg (Versand) |
| Abmessungen | 122 mm x 50 mm x 165 mm |
| Betriebstemperatur | -20 bis +70 °C |
| Leistungsaufnahme | 3,1 W bei 24 VDC, typisch |
| Eingangskanäle | 8 galvanisch getrennte Kanäle |
| Signaltyp | 4-20-mA-Stromschleife |
| Auflösung | 14-Bit-ADC |
| Genauigkeit | +/-0,1 % FSS |
| Abtastrate | Bis zu 1000 Abtastungen/s |
| Globaler Scanzyklus | 250 ms |
| Isolation | Optische Isolation, 500 VAC (1 min) |
| Umgebungsklasse | ISA-S71.04 Klasse G3, Schutzlackierung |
| Montage | DIN-Schiene / Ovation-I/O-Chassis-Basis 1B30035H01 |
| Redundanz | Unterstützt |
Funktionen für Prozesssteuerung und DCS-Instrumentierung
Die Architektur nutzt eine dedizierte 4-20-mA-HART-Schleifenprotokollebene in Verbindung mit Parametern zur Kanal-zu-Kanal-Isolation, um elektrische Fehler innerhalb einer einzelnen Stromschleife zu isolieren. Die für 500 VAC ausgelegte optische Isolation schützt die interne Systemlogik vor elektrischen Überspannungen auf der Feldseite. Das Modul verfügt über integrierte Schaltungen zur Kaltstellenkompensation (CJC), die thermische Abweichungen an den Anschlussklemmen ausgleichen und so die Signaltreue bei Hochgeschwindigkeitsroutinen zur analogen Abtastung sicherstellen.
Häufig gestellte Fragen
F: Unterstützt das Modul den aktiven Hot-Swap während des Online-Betriebs des Systems?
A: Der Betrieb vor Ort ermöglicht den Hot-Swap dieses Moduls, sofern es in eine kompatible Ovation-I/O-Basiseinheit eingesetzt wird. Vor dem Ausbau muss sichergestellt werden, dass das redundante Modul identische Firmwareversionen verwendet, um Steuerungsunterbrechungen zu vermeiden.
F: Wie zeigt das System Fehler wie Unterbrechungen oder Kurzschlüsse auf Kanalebene an?
A: Das Modul führt interne Diagnosen durch, die die Widerstandsschwellen der Schleife überwachen. Bei Auftreten eines Fehlers setzt das Modul das Statuswort des entsprechenden Kanals auf einen Status mit schlechter Signalqualität und aktiviert die Fehleranzeigen der LED an der Frontplatte.
Richtlinien für die Installation vor Ort
Servicetechniker müssen das Modul über das integrierte DIN-Schienen-Montagechassis auf der standardmäßigen Ovation-I/O-Basis (Teilenummer 1B30035H01) befestigen. Stellen Sie sicher, dass die Montagekonstruktion eine solide Verbindung mit niedriger Impedanz zur zentralen Instrumentenerdungsschiene besitzt. Verlegen Sie sämtliche Feldverdrahtungen der 4-20-mA-Stromschleifen als verdrillte, geschirmte Adernpaare, um elektromagnetische Störungen zu reduzieren. Entfernen Sie die äußere Isolierung, um den Beidraht freizulegen, und schließen Sie die Schirmerde ausschließlich an der Erdungsschiene des I/O-Chassis an; lassen Sie das Schirmende am Feldtransmitter frei, um Erdschleifen zu vermeiden. Halten Sie einen Mindestabstand von 50 mm zwischen den analogen Niederspannungs-Signalleitungen und den Kabelkanälen der AC-Hochspannungsverteilung ein.
