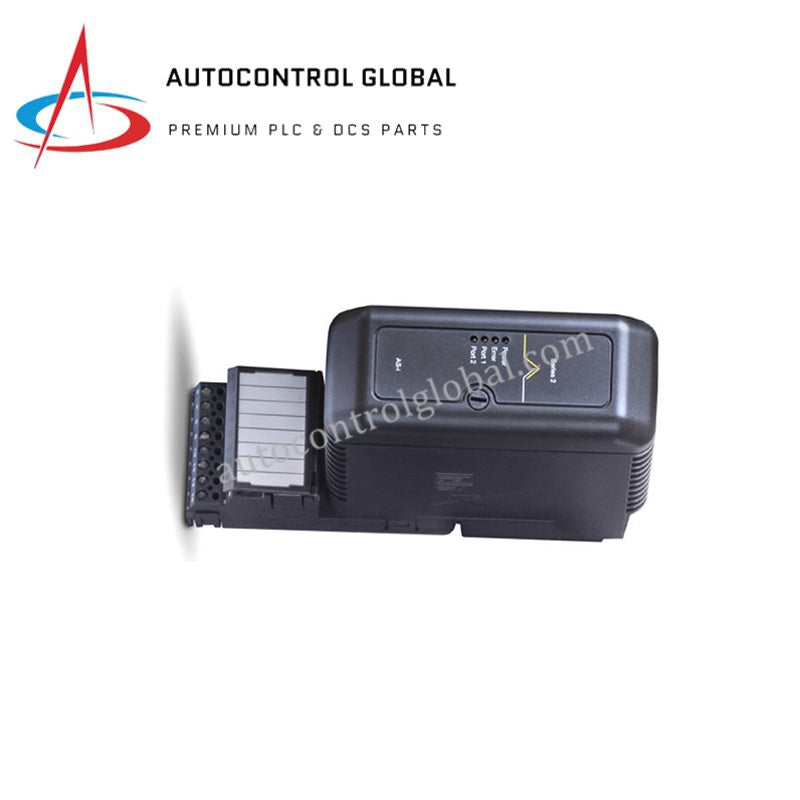

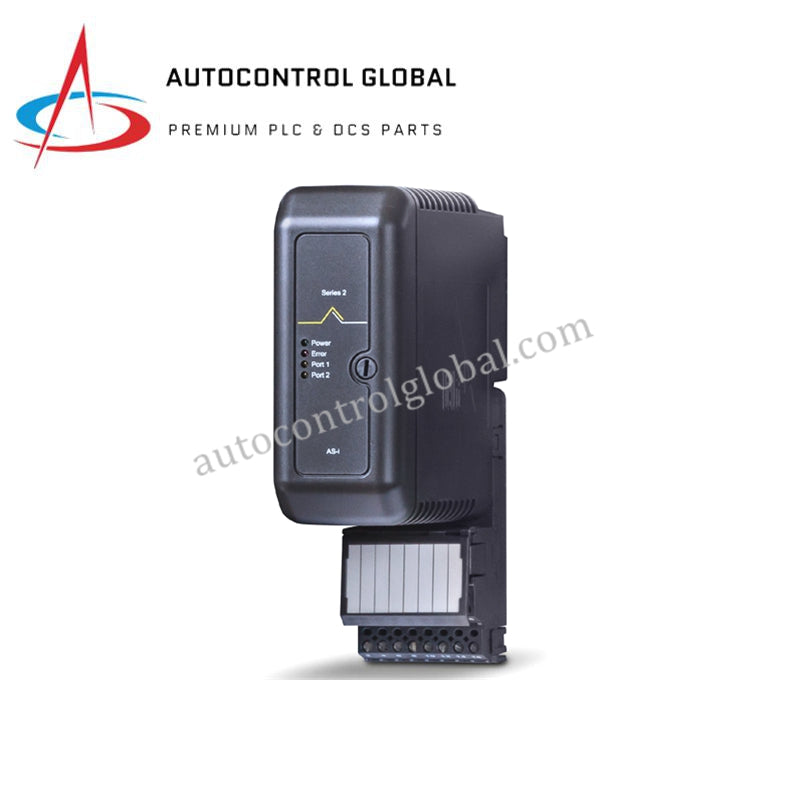

Emerson VE4036P2 KJ3241X1-BA1 Modell KJ3241X1-BA1 Schnittstelle

Emerson DeltaV VE4036P2 KJ3241X1-BA1 Serielles Schnittstellenmodul

Die VE4036P2 (Modell: VE4036P2 KJ3241X1-BA1) ist eine leistungsstarke serielle Schnittstellenkarte, die für das Emerson DeltaV™ Verteilte Steuerungssystem (DCS) entwickelt wurde. Obwohl sie in der Fachliteratur oft mit herkömmlichen Analogkarten verwechselt wird, ist dieses Modul speziell dafür ausgelegt, eine robuste digitale Kommunikation zwischen DeltaV-Steuerungen und fremden seriellen Geräten zu ermöglichen.

Es bietet zwei programmierbare Anschlüsse, die die Protokolle RS232, RS422 und RS485 unterstützen und so die Einbindung von Motorsteuerzentralen (MCCs), Waagen und spezialisierten Analysegeräten erlauben. Durch die Verwendung der KJ3241X1-BA1 (Teilenummer: KJ3241X1-BA1) Karte zusammen mit dem zugehörigen Anschlussblock können Ingenieure einen deterministischen Datenaustausch mit Nebensystemen erreichen, wodurch wichtige Prozessgrößen direkt in die DeltaV-Steuerungsstrategie eingebunden werden, ohne dass externe Vermittler erforderlich sind.

Fortschrittliche Kommunikations- und Diagnosefunktionen

Die VE4036P2 fungiert als intelligente Brücke, die die rechenintensiven Aufgaben der seriellen Rahmung und Protokollumwandlung vom Hauptsteuergerät entlastet. Jeder Anschluss der KJ3241X1-BA1 (Teilenummer: KJ3241X1-BA1) ist über die DeltaV Explorer-Software unabhängig konfigurierbar, was die gleichzeitige Kommunikation mit zwei verschiedenen Gerätetypen bei unterschiedlichen Übertragungsraten ermöglicht.

Integrierte Diagnose-LEDs geben Echtzeit-Rückmeldung über Sende- (TX) und Empfangsaktivität (RX) sowie den Zustand der Hardware. Die robuste 1500V-Trennung des Moduls schützt den internen DeltaV-Steuerungsbus vor elektrischen Störungen und Erdschleifen, die in industriellen Umgebungen häufig auftreten, insbesondere bei der Kommunikation über lange RS485-Kabelstrecken.

Detaillierte technische Angaben

Die VE4036P2 KJ3241X1-BA1 (Modell: VE4036P2) ist für M-Serie-Hardware optimiert und bietet fortschrittliche galvanische Trennung sowie Protokollflexibilität.

• Hersteller: Emerson Automatisierungslösungen

• Modellnummer: VE4036P2

• Karten-Teilenummer: KJ3241X1-BA1

• Anschlussblock-Nummer: KJ3241X1-EA1

• Serie: DeltaV™ DCS M-Serie

• Produkttyp: Serielles Schnittstellenmodul (Einfachbetrieb)

• Kommunikationsanschlüsse: 2 galvanisch getrennte serielle Anschlüsse

• Unterstützte Protokolle: Modbus RTU (Meister/Slave), ASCII, programmierbare serielle Logik

• Schnittstellentypen: RS232, RS422, RS485 (Halb-/Vollduplex)

• Übertragungsraten: 300 bis 115.200 Baud

• Trennung: 1500 V Gleichstrom galvanische Trennung (Feld-zu-System)

• Stromversorgung: 24 V Gleichstrom Nennspannung (über DeltaV-Rückwand versorgt)

• Stromaufnahme: typisch 150 mA

• Betriebstemperatur: 0°C bis +60°C

• Abmessungen: 3,8 cm x 10,2 cm x 11,4 cm

• Gewicht: 0,2 kg (Modul); 0,78 kg (Versandgewicht mit Verpackung)
