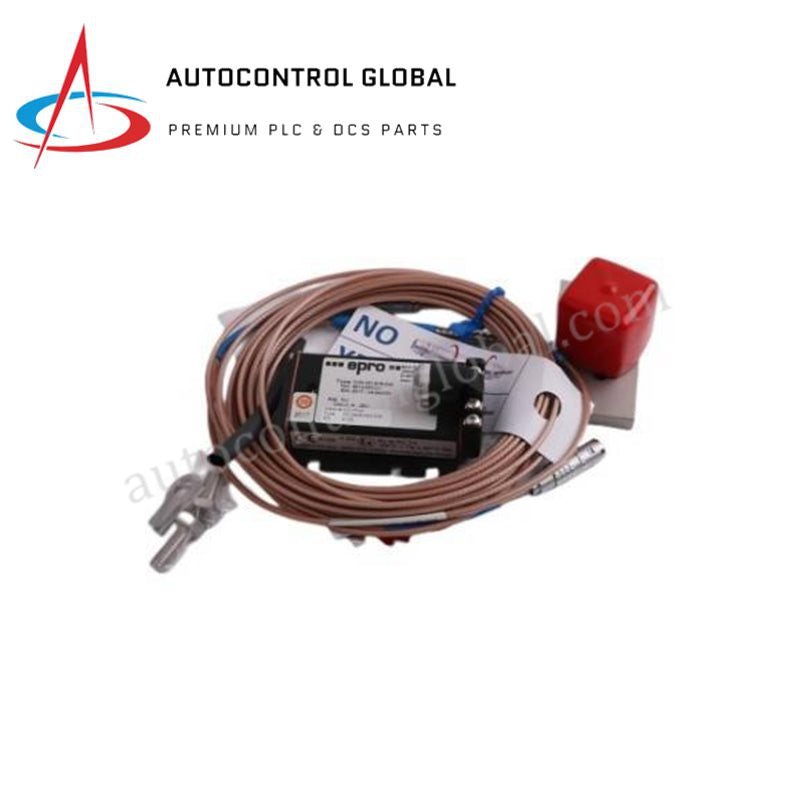

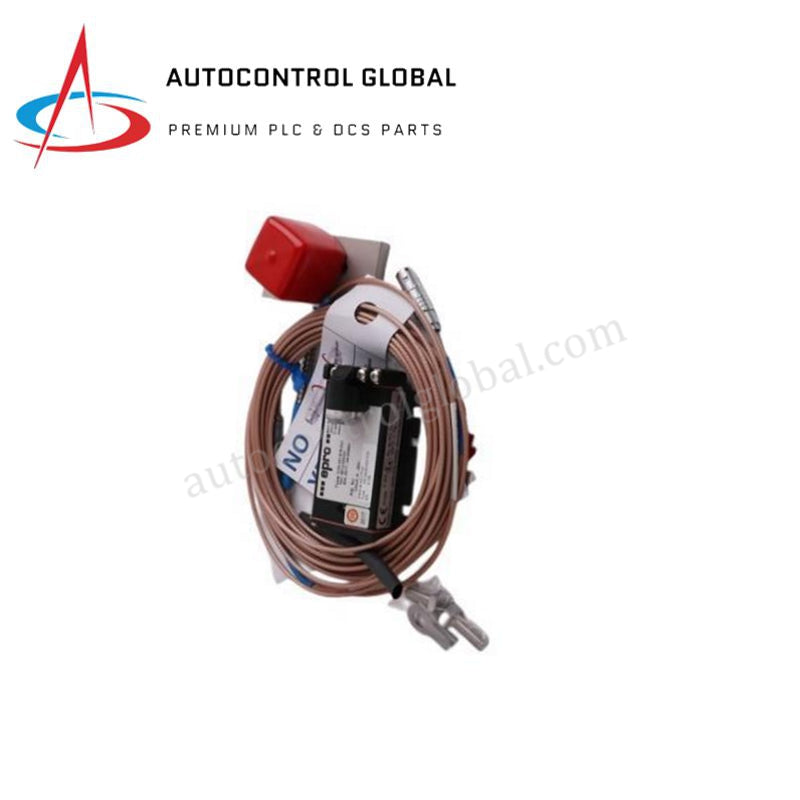

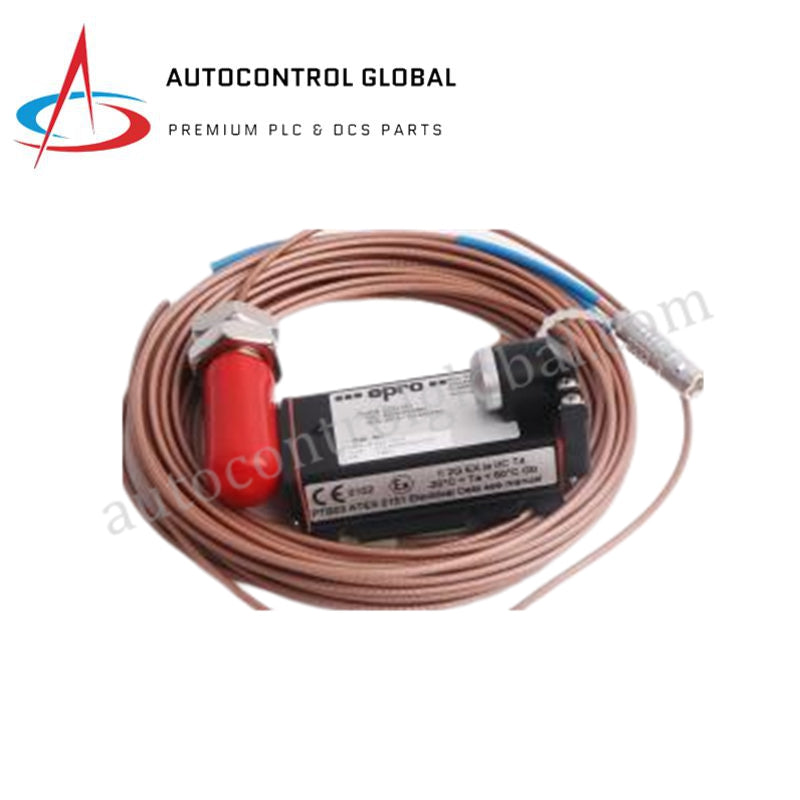

EPRO CON041+PR6424/006-131 PR6424 Wirbelstrom-Näherungssensor
EPRO CON041+PR6424/006-131 PR6424 Wirbelstrom-Näherungssensor
EPRO CON041+PR6424/006-131 PR6424 Wirbelstrom-Näherungssensor
/ 3

EPRO CON041+PR6424/006-131 PR6424 Wirbelstrom-Näherungssensor

  • Manufacturer: Emerson

  • Part Number: CON041+PR6424/006-131

  • Condition:New with Original Package

  • Product Type: Nähe Sensoren

  • Country of Origin: USA

  • Payment:T/T, Western Union

  • Shipping port: Xiamen

  • Warranty: 12 months

EPRO CON041+PR6424/006-131 Wirbelstrom-Sensorsystem

Das EPRO CON041+PR6424/006-131, auch als CON041 Signalwandler mit PR6424/006-131 Wirbelstromsonde katalogisiert, fungiert als dedizierte Hardwarekomponente zur berührungslosen Wellenvibrations- und Wegmessung innerhalb von Maschinenschutzplattformen. Die zweikomponentige Hardware-Schleife erfasst physikalische Abstände zwischen der 5 mm Sondenspitze und rotierenden Wellenzielen und wandelt mechanische Bewegungen über das CON041-Modul in linear proportionale Strom- und Spannungssignale um.

Hardware-Spezifikationen

Parameter Spezifikation
Modell CON041+PR6424/006-131
Marke EPRO (Emerson)
Herkunft Vereinigte Staaten
Gewicht 0,58 kg
Abmessungen 24 cm x 17 cm x 6,5 cm
Betriebstemperatur Sonde: -35 bis +180 °C; Wandler: -35 bis +85 °C
Stromverbrauch Stromversorgung: 24 VDC nominal
Sondenspitzen-Durchmesser 5 mm
Linearer Messbereich 2 mm (80 mils)
Empfindlichkeit 8 V/mm (203,2 mV/mil) +/- 5%
Ausgangssignal 4-20 mA DC und +/-10 V DC
Frequenzgang Bis zu 10 kHz
Schutzart Sonde: IP66

Wirbelstromsonden-Skalierung und Spaltspannungsvalidierung

Die Baugruppe basiert auf einer genauen Skalierung der Wirbelstromsonde, um einen inkrementellen Skalierungsfaktor (ISF) von 8 V/mm bei der Verfolgung ferromagnetischer Ziele zu gewährleisten. Während der Feldinstallation führen Techniker eine Spaltspannungsvalidierung durch, um die 5 mm Sonde auf den anfänglichen Luftspalt von 0,5 mm zu positionieren und dabei eine präzise negative Gleichspannungs-Offsetspannung am Klemmenblock des Wandlers einzustellen. Dies verhindert eine Signalübersättigung durch dynamische Rotordynamik. In Mehrsonden-Anordnungen zeigt das Design eine hohe Übersprechunterdrückung und bewahrt die Messintegrität innerhalb dichter Lagergehäuse.

Häufig gestellte Fragen

F: Wie behandelt der CON041-Wandler Fehlerdiagnosen bei der Verkabelung?

A: Der Wandler bewertet kontinuierlich die Schaltkreisimpedanz und senkt den 4-20 mA Stromausgang unter 3,6 mA, um einen unterbrochenen Sensorleiter oder Kurzschluss sofort an das Hauptsystem zu melden.

F: Kann der CON041-Wandler direkt am Maschinengehäuse neben der Sonde montiert werden?

A: Nein. Der Wandler hat eine maximale Betriebstemperatur von +85 °C und muss in einer Feldanschlussdose auf einer DIN-Schiene oder einem Schalttafel montiert werden, während die PR6424/006-131 Sondenspitze bis zu +180 °C aushält.

F: Ist der Systemausgang kompatibel mit gleichzeitiger Spannungs- und Stromaufzeichnung?

A: Ja, der CON041 verfügt über separate Ausgangsklemmen, die sowohl die 4-20 mA DC-Schleife als auch das +/-10 V DC Signal parallel an separate Überwachungs- oder SPS/DCS-Eingangsmodule anschließen lassen.

Feldinstallationsrichtlinien

  • Zielbereichsprüfung: Stellen Sie sicher, dass der Zielbereich an der rotierenden Welle frei von Kratzern, Werkzeugspuren und lokalisiertem magnetischem Rundlauf ist, um Messverzerrungen zu vermeiden.
  • Spaltspannungsabstimmung: Schrauben Sie die Sonde in die Halterung, während Sie den Ausgang des Wandlers messen, und fixieren Sie die Kontermuttern erst, wenn die Basis-Spaltspannung stabilisiert ist.
  • Koaxialanschlussschutz: Schützen Sie die Verbindungsstelle zwischen Sondenkabel und Verlängerungskabel mit selbstverschweißendem Band, um Öl, Wasser und Verunreinigungen abzudichten.
  • Schirmerdung: Stellen Sie sicher, dass die Abschirmung des Koaxialkabels nur auf der CON041-Wandlerseite geerdet ist, um Masseschleifen zu vermeiden, die die rohen Hochfrequenzsignale stören könnten.
