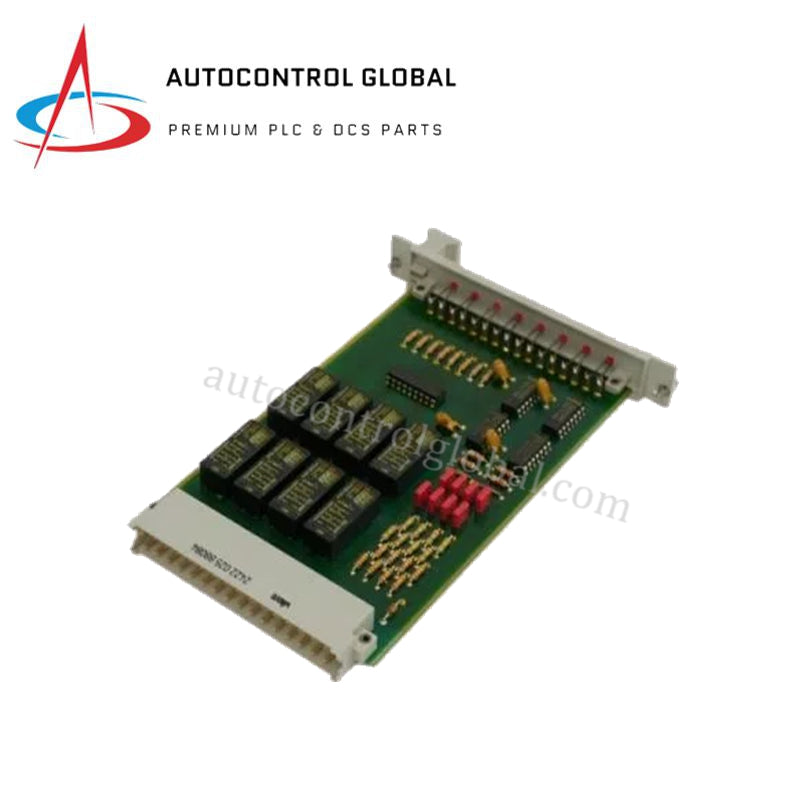

F-3422 HIMA 981342202 SIL3 8-Kanal-Relaisausgangsmodul
Manufacturer: HIMA
-
Part Number: F3422
Condition：New with Original Package
Product Type: Relais-Ausgangsmodule
-
Country of Origin: Germany
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
HIMA F3422 981342202 SIL3-Relaisausgangsmodul
Das für die fehlersichere Schaltsteuerung in sicherheitsgerichteten Systemen konfigurierte HIMA F3422 981342202 (Relaisausgangsmodul F3422) ermöglicht die direkte physische und elektrische Ausführung. Es steuert Magnetventile, Alarme und Industrierelais über 8 elektrisch isolierte SPDT-Ausgangskanäle bei einer Steuereingangsspannung von 24 VDC. Die Baugruppe gewährleistet eine Ansprechzeit von unter 10 ms für eine schnelle Auslösung der Regelkreise, während interne Signalpfade Diagnosen zur Fehlerüberwachung verarbeiten, um während des Betriebs die Funktionsfähigkeit der Kanäle zu überprüfen.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | F3422 981342202 (Basismodell: F3422) |
| Marke | HIMA |
| Herkunft | Deutschland |
| Gewicht | 0,25 kg |
| Abmessungen | 25 mm x 127 mm x 203 mm |
| Betriebstemperatur | -20 °C bis +60 °C |
| Leistungsaufnahme | 24-VDC-Steuereingangsversorgung |
| Anzahl der Kanäle | 8 elektrisch isolierte Kanäle |
| Kontaktbelastbarkeit | Bis zu 250 VAC / 30 VDC, 5 A |
| Kontaktkonfiguration | SPDT (einpoliger Umschalter) |
| Auslösezeit | < 10 ms |
| Isolation | Elektrische Isolation zwischen den Kanälen und der Logik-Backplane |
| Sicherheitskonformität | SIL 3 (IEC 61508), CE, ATEX, TÜV |
| Montageart | DIN-Schiene |
Architektur mit dreifacher modularer Redundanz und galvanischer Trennung
Das gemäß den Normen der IEC 61508 für SIL 3 zertifizierte Modul verfügt über eine robuste galvanische Trennung aller 8 Relaisausgangskanäle sowie des internen Steuerlogikbusses. Diese physische Trennung verhindert, dass aus externen AC- oder DC-Lastkreisen stammende Hochspannungsspitzen und Erdschleifen zentrale Sicherheitssteuerungen beschädigen. In Architekturen mit dreifacher modularer Redundanz (TMR) erzwingt die interne Relaislogik bei der Erkennung einer Unterbrechung des Steuersignals oder eines Fehlers der Backplane die sofortige Ausführung des sicheren Zustands, indem sie die Ausgangskontakte stromlos schaltet oder auf festgelegte Standardpositionen umleitet.
Häufig gestellte Fragen
F: Wie gewährleistet die galvanische Trennung im F3422 die Systemintegrität bei elektrischen Fehlerbedingungen zwischen den Kanälen?
A: Jeder SPDT-Relaisausgangskanal ist vollständig von benachbarten Ausgängen und den internen Logikbussen elektrisch isoliert. Diese Trennbarriere verhindert, dass Spannungsspitzen auf einer Ausgangsleitung in benachbarte Steuerkanäle übertragen werden oder die Logikfunktionen des Systems beeinträchtigen.
F: Welche Vorsichtsmaßnahmen sind bei der Verdrahtung der Feldklemmen hinsichtlich der Laststromgrenzen und Temperaturbedingungen erforderlich?
A: Techniker müssen externe Schaltlasten strikt auf 250 VAC oder 30 VDC bei einem maximalen Strom von 5 A pro Kanal begrenzen. Außerdem darf die Umgebungstemperatur im Schaltschrank +60 °C nicht überschreiten, um eine thermische Belastung der internen Relaisspulen zu verhindern.
Richtlinien für die Installation im Feld
Montieren Sie das F3422 sicher auf einer standardmäßigen DIN-Schiene im Schaltschrank und prüfen Sie, dass der Montageclip vollständig eingerastet ist, um die mechanische Stabilität zu gewährleisten. Schließen Sie alle eingehenden 24-VDC-Steuerleitungen und die Verdrahtung der Feldlasten an die entsprechenden Schraubklemmen an. Achten Sie dabei auf eine Trennung zwischen Hochspannungs-AC-Lasten und Niederspannungs-Signalkabeln. Stellen Sie sicher, dass alle Schirmungen der Feldkabel an einer einzigen Erdungsschiene des Gehäuses angeschlossen werden, um elektromagnetische Störungen zu verringern. Lassen Sie oberhalb und unterhalb des Modulgehäuses einen Mindestabstand von 25 mm, damit eine ausreichende natürliche Konvektionskühlung des Gehäuses gewährleistet ist.
