Fanuc IC693APU305 Hochgeschwindigkeitszähler 32-Bit-Prozessor Neu

Produktdetails

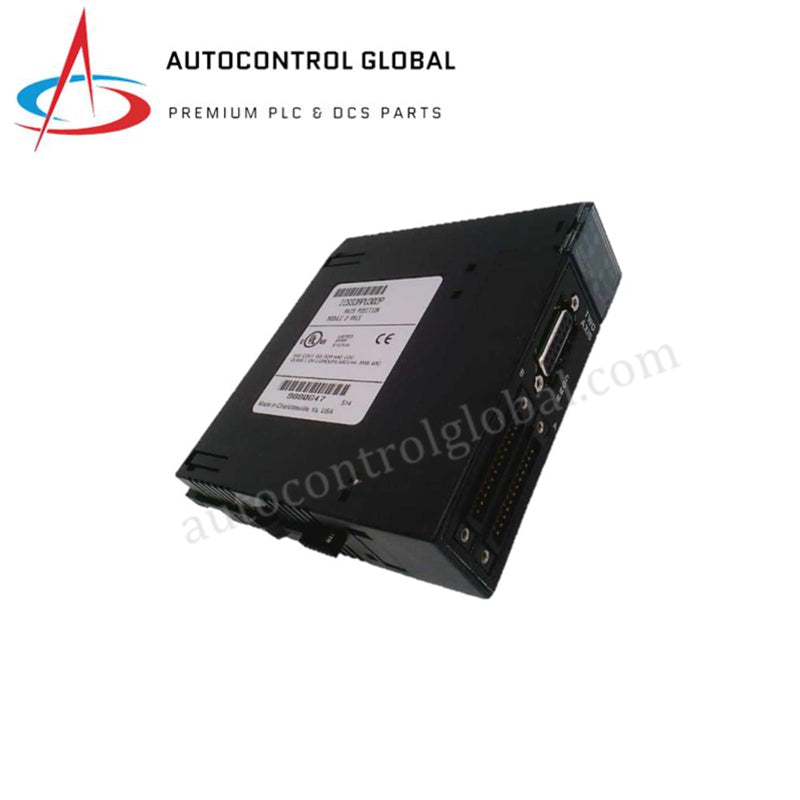

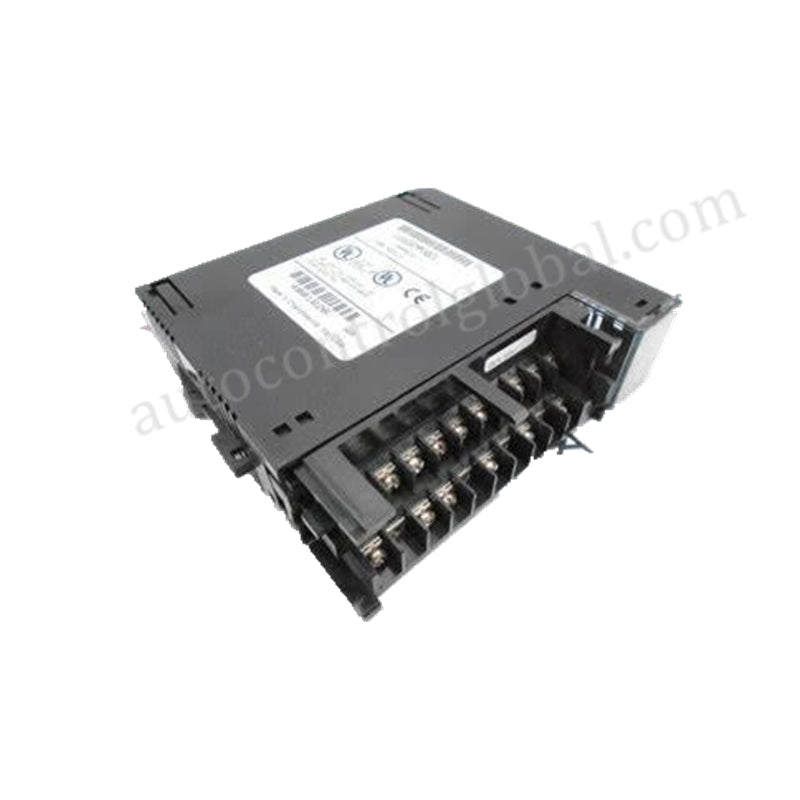

Das GE Fanuc IC693APU305 ist ein Hochleistungs-Eingangs-/Ausgangsprozessor (APU)-Modul, das für die Series 90-30 SPS-Plattform entwickelt wurde. Dieses Modul bietet spezialisierte Hochgeschwindigkeitszähl- und Schnellreaktionsfähigkeiten, die die Standard-I/O-Scanzeiten übertreffen. Wir bieten diese Komponente als 100 % nagelneu und original an, um maximale Präzision in Ihren Bewegungssteuerungs- und Pulserkennungsanwendungen zu gewährleisten.

Produktübersicht

Der IC693APU305 fungiert als dedizierter Hochgeschwindigkeitszähler (HSC), der unabhängig vom SPS-CPU-Scanzyklus arbeitet. Er erfasst Hochfrequenzimpulse von Encodern, Durchflussmessern und Sensoren und verarbeitet diese mit einer Aktualisierungsrate von 500 Mikrosekunden. Mit einem 32-Bit-Gesamtzählregister und einer Kombination aus 12 Eingängen und 8 Ausgängen verwaltet das Modul komplexe Positionierungs- und Geschwindigkeitsdetektionsaufgaben direkt. Diese autonome Verarbeitung ermöglicht eine sofortige Ausgangsauslösung basierend auf Zählwerten und bietet Echtzeitsteuerung für Abfüllanlagen, Verpackungsmaschinen und Hochgeschwindigkeits-Sortiersysteme.

Technische Spezifikationen

Technische Vorteile

• Ultraschnelle Signalverarbeitung: Das Modul nutzt eine Aktualisierungsgeschwindigkeit von 500 Mikrosekunden, wodurch das System auch bei Hochgeschwindigkeitsmaschinen keinen Impuls verpasst. Diese Geschwindigkeit ermöglicht Mikro-Genauigkeit bei Längen- und Positionierungsanwendungen.

• Duale Spannungs-Kompatibilität: Der IC693APU305 akzeptiert sowohl 5 V DC TTL-Signale als auch den Standard 10 bis 30 V DC Industrielogik. Diese Flexibilität erlaubt den direkten Anschluss an eine Vielzahl von optischen Encodern und Näherungssensoren ohne externe Signalwandler.

• Autonome Ausgangssteuerung: Die 8 integrierten Ausgänge reagieren direkt auf Zählschwellen, die im 32-Bit-Register des Moduls eingestellt sind. Durch das Umgehen des CPU-Scans eliminiert das Modul „Scan-Jitter“ und löst Hardwareaktionen mit unter Millisekunden Wiederholgenauigkeit aus.

• Erweiterte Diagnosefunktionen: Sechs frontseitige LED-Anzeigen bieten sofortiges visuelles Feedback zum Modulstatus und zur I/O-Aktivität. Diese Anzeigen erleichtern die Fehlersuche, indem sie Signalverluste oder Stromprobleme anzeigen, ohne dass ein Programmiergerät angeschlossen werden muss.

• Hohe Strombelastbarkeit: Vier der acht Ausgänge unterstützen jeweils bis zu 1 Ampere, sodass das Modul größere Magnetventile oder Relaisspulen direkt ansteuern kann. Dies reduziert den Bedarf an Zwischenschaltungen und spart Schaltschrankplatz.

FAQs

Was ist der Unterschied zwischen IC693APU305A und IC693APU305B?

Der Buchstabensuffix (A, B usw.) bezieht sich auf die Revisionsstufe des Produkts. Revision „B“ beinhaltet typischerweise kleinere interne Komponentenaktualisierungen oder Firmware-Verbesserungen, während die volle Rückwärtskompatibilität zur „A“-Version erhalten bleibt. Wir liefern den jeweils neuesten verfügbaren Originalbestand.

Kann ich den IC693APU305 für Frequenzmessungen verwenden?

Ja. Über das einfache Zählen hinaus eignet sich das Modul hervorragend für Frequenzmessungen (Geschwindigkeit) und Periodenmessungen. Es berechnet diese Werte intern und meldet sie an die Series 90-30 CPU zur Verwendung in Ihrer Steuerungslogik.

Wie verarbeitet das Modul 32-Bit-Zählwerte, wenn meine SPS-Register 16-Bit sind?

Der IC693APU305 ordnet sein 32-Bit-Zählregister in zwei aufeinanderfolgende 16-Bit-Wörter (Register) im SPS-Speicher ein. Sie können dann Doppelwort-Logikbefehle in Ihrer GE Fanuc-Software verwenden, um den vollständigen Zählwert zu verarbeiten.

Benötigt das Modul einen speziellen Steckplatz im Rack?

Der IC693APU305 wird in jeden Standard-I/O-Steckplatz einer Series 90-30 Grundplatte eingesetzt. Er benötigt jedoch eine Grundplatte, die den Hochgeschwindigkeitsbus unterstützt, wie er typischerweise in allen modularen Series 90-30 Racks vorhanden ist.
