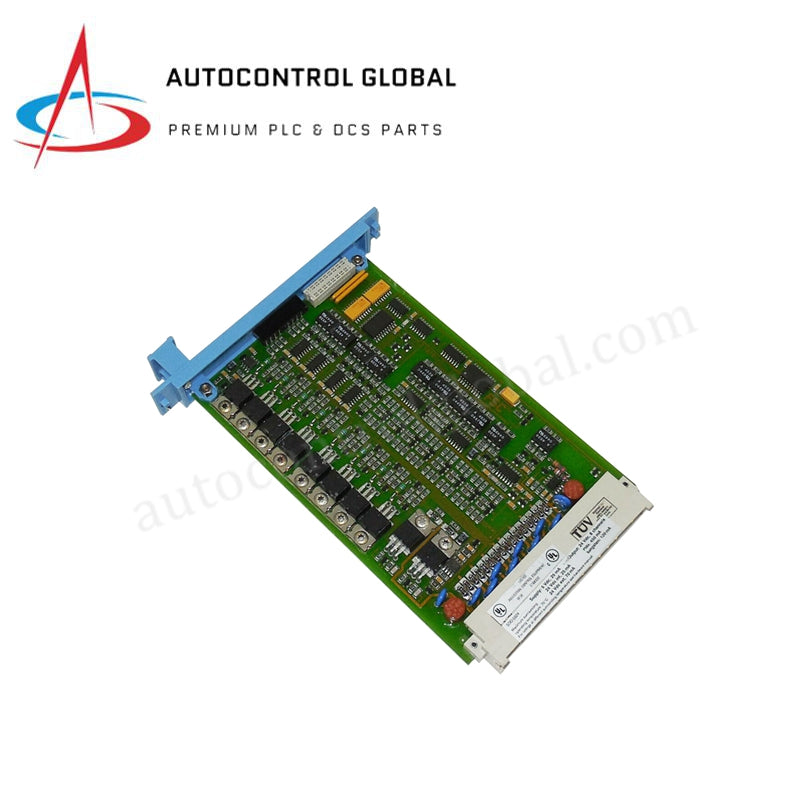

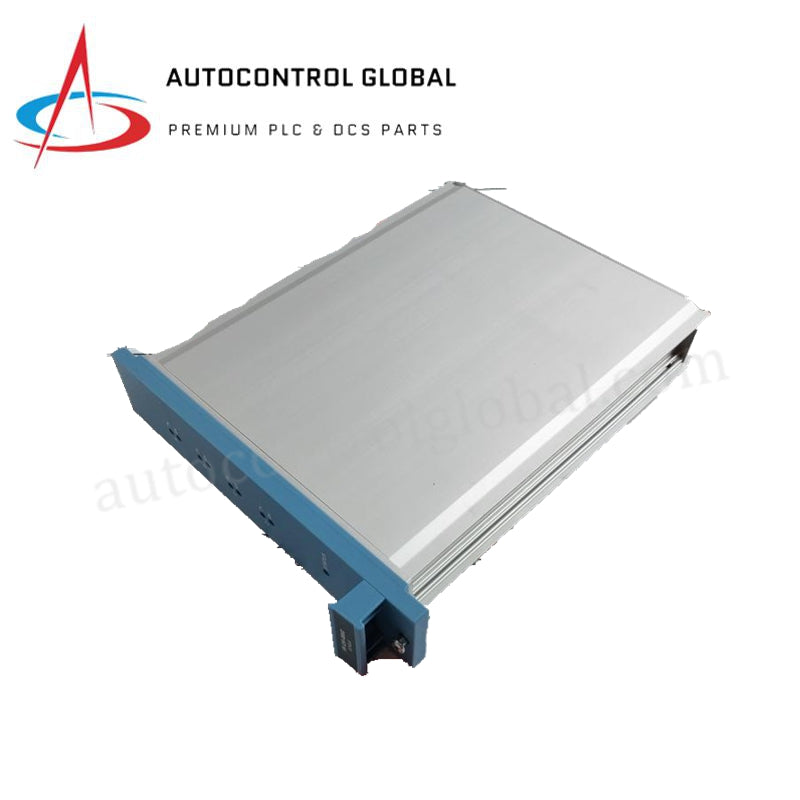

FSC Safety Manager Ausgangsmodul | Honeywell FC-SAO-0220M

Produktübersicht

Das FC-SAO-0220M (Modell: FC-SAO-0220M) ist ein hochzuverlässiges, fehlersicheres Analogausgangsmodul, das speziell für Honeywells sicherheitskritische Steuerungsarchitekturen entwickelt wurde, einschließlich der Fail-Safe Controller (FSC) und Safety Manager® SC Plattformen. Dieses Modul bietet zwei unabhängige, galvanisch getrennte Analogausgangskanäle, die dafür ausgelegt sind, Feldaktuatoren, Stellventile und Positionsgeber mit hoher Präzision und deterministischer Sicherheitsleistung anzusteuern.

Entwickelt zur Erfüllung der IEC 61508 SIL 2 Normen, integriert das FC-SAO-0220M (Teilenummer: FC-SAO-0220M) fortschrittliche Hardware-Diagnosen, einschließlich Watchdog-Überwachung und Fehlererkennungslogik. Es stellt sicher, dass im Falle eines System- oder Kommunikationsausfalls die analogen Signale in einen vordefinierten sicheren Zustand übergehen (Aus-Strom < 0,05 mA). Dies macht es zu einer kritischen Komponente für Notabschaltungen (ESD), Brennermanagementsysteme (BMS) und Brand- & Gas (F&G) Anwendungen, bei denen Prozessverfügbarkeit und Sicherheitsintegrität oberste Priorität haben.

Technische Spezifikationen

Das FC-SAO-0220M entspricht den folgenden industriellen technischen Spezifikationen:

• Hersteller: Honeywell (USA/Japan)

• Modellnummer: FC-SAO-0220M

• Produkttyp: Fehlersicheres / Sicheres Analogausgangsmodul

• Ausgangskanäle: 2 unabhängige Analogausgänge

• Signalbereich: Konfigurierbar 0–20 mA oder 4–20 mA pro Kanal

• D/A-Auflösung: 12-Bit Digital-zu-Analog-Wandlung

• Sicherheitsintegritätslevel: SIL 2 fähig (IEC 61508)

• Genauigkeit: Hohe Präzision (typisch ±0,1 % des Bereichs)

• Maximale Schleifenwiderstand: 600 Ω (aktiv)

• Maximale Ausgangsspannung: 30 V DC (Schleifenversorgung)

• Galvanische Trennung: Vollständige Trennung zwischen Ausgangskanälen und Systemversorgung

• Stromversorgung: 5 V DC @ 30 mA; 24 V DC @ 65 mA (+30 mA pro aktivem Ausgang)

• Watchdog-Strom: 0,5 mA Überwachungsstrom

• Betriebstemperatur: −20 °C bis +85 °C (−4 °F bis +185 °F)

• Abmessungen: 170 mm × 98 mm × 19 mm (4 TE, 3 HE Bauform)

• Gewicht: 0,3 kg (0,66 lbs)

• Zertifizierungen: CE, TÜV, UL, CSA, FM zugelassen
