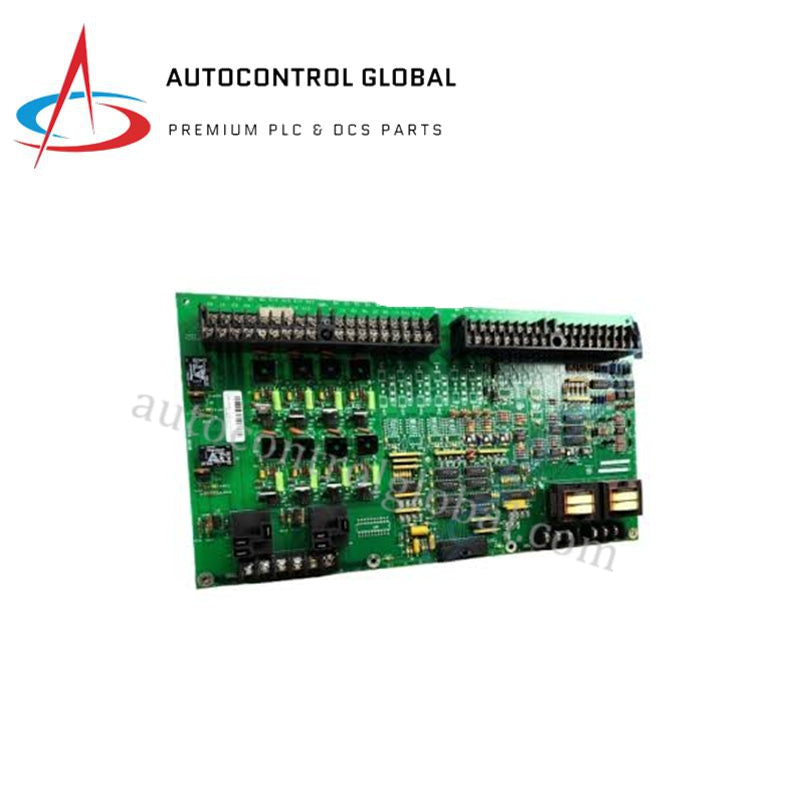

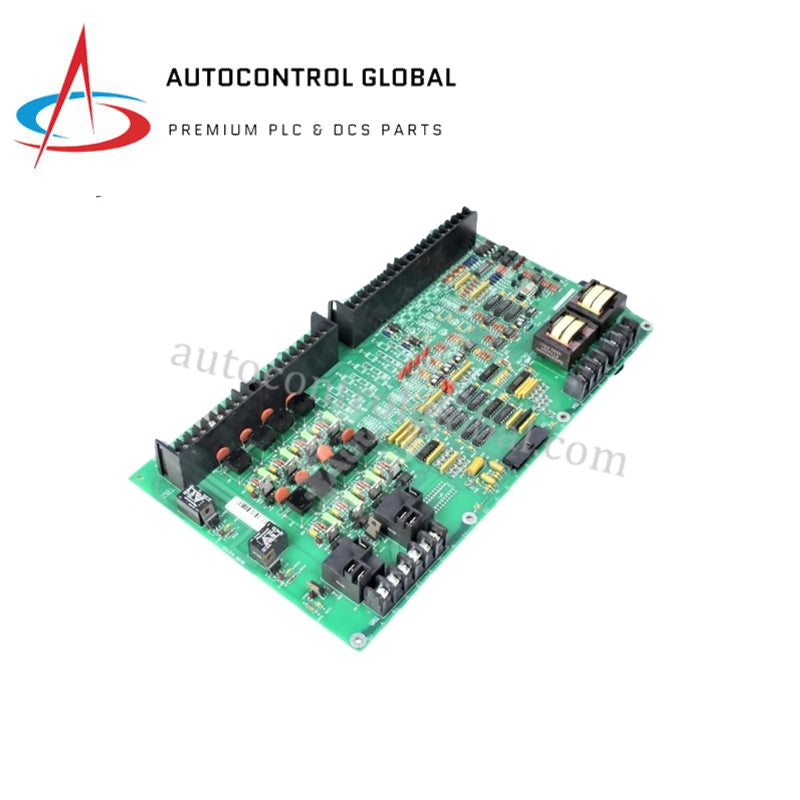

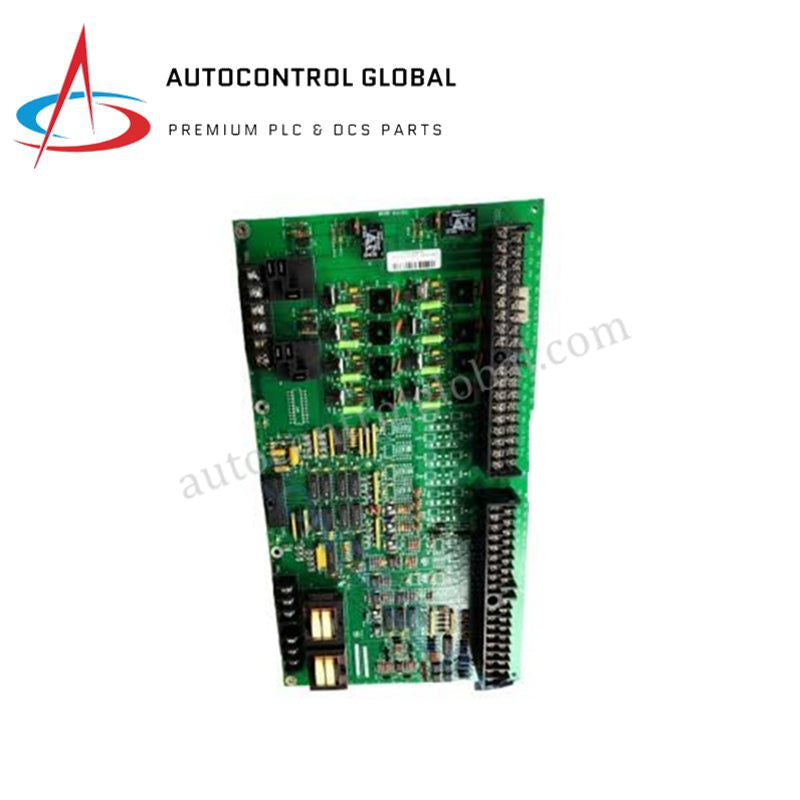

GE DS200TCCBG1BED erweitertes Analogmodul Mark V
Manufacturer: GE Fanuc
-
Part Number: DS200TCCBG8BED
Condition：New with Original Package
Product Type: Analoge Eingangsmodule
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
GE DS200TCCBG1BED Mark V Speedtronic Erweiterte Analog-I/O-Platine
Die GE DS200TCCBG1BED, auch als DS200TCCB Erweiterte Analog-I/O-Platine katalogisiert, dient als dedizierte Hardwarekomponente für die Signalweiterleitung, die Synchronisierung der Kommunikation und den Austausch von Peripheriedaten innerhalb von Mark-V-Speedtronic-Plattformen.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | DS200TCCBG1BED |
| Marke | GE (General Electric) |
| Herkunft | USA |
| Gewicht | 1,2 kg |
| Abmessungen | Standardgröße eines Mark-V-Racks (330 x 280 mm) |
| Betriebstemperatur | 0 bis 60 °C |
| Leistungsaufnahme | Abhängig von der Backplane-Last |
| Produkttyp | Erweiterte Analog-I/O-Platine (TCCB) |
| Betriebsspannung | 24 VDC (vom Systemnetzteil) |
| Systemkompatibilität | GE Mark V Speedtronic Turbinensteuerungssystem |
| Leiterplattenbeschichtung | Standardbeschichtung |
| Funktionsrevisionen | G1, Revision 1B, Revision 2E |
| Layoutrevision | Revision D |
| Diagnoseanzeige | Integrierte LEDs zur Status- und Fehleranzeige |
| Hardwareschutz | Integrierter Sicherungsschutz für die Schaltkreise der Platine |
| Lagertemperatur | -40 bis +85 °C |
Deterministische Backplane-Kommunikation und Netzwerkausführung
Die Platine verarbeitet die Aufbereitung analoger I/O-Signale und das Kommunikationstiming über den Mark-V-Backplane-Bus, um die Echtzeitverarbeitung von Daten sicherzustellen. Die integrierte Logik übernimmt die Kanalsynchronisierung und die interne Signalweiterleitung, ohne die Prozessorlatenz zu erhöhen. Integrierte Diagnose-LEDs überwachen kontinuierlich den Busverkehr und den Zustand der Sicherungsschaltkreise, während Hardware-Jumper Technikern die Anpassung der Kommunikationseinstellungen, Timing-Parameter und Signalabschlusswiderstände ermöglichen.
Häufig gestellte Fragen
F: Kann die DS200TCCBG1BED-Platine ausgetauscht werden, während das Mark-V-Rack unter Spannung steht?
A: Nein. Das Betriebspersonal muss die gesamte 24-VDC-Systemversorgung vollständig trennen, bevor die Platine herausgezogen oder eingesetzt wird. Ein Austausch unter Spannung kann empfindliche Komponenten des Backplane-Busses beschädigen und aktive Analogsignale beeinträchtigen.
F: Wie wirken sich Funktionsrevisionen auf den Austausch der DS200TCCBG1BED-Platine aus?
A: Die Hardwarerevisionen 1B und 2E sowie die Layoutrevision D verändern die internen Leiterbahnlayouts der Platine und die Kompatibilität des Firmware-Flashs. Das Wartungspersonal muss vor der Inbetriebnahme eines Ersatzmoduls überprüfen, ob die Jumper mit den Systemkonfigurationszeichnungen übereinstimmen.
F: Welche Funktion haben die integrierten Sicherungen auf diesem Modul?
A: Die Sicherungen schützen interne Versorgungswege vor externen elektrischen Überstrombedingungen. Eine leuchtende Diagnose-LED am Platinenrand signalisiert den Zustand einer ausgelösten Sicherung und ermöglicht eine schnelle Fehlerlokalisierung.
Richtlinien für die Installation vor Ort
- Trennen Sie vor Beginn des Austauschs alle primären Stromversorgungen, die den Mark-V-Kartenkäfig speisen.
- Tragen Sie ein am Erdungsbolzen des Schranks befestigtes ESD-Erdungsarmband, um elektrostatische Schäden während der Handhabung des Moduls zu vermeiden.
- Überprüfen Sie vor dem Einsetzen in das Rack, ob alle Positionen der Platinenjumper exakt mit der Konfiguration der ausgetauschten Platine übereinstimmen.
- Richten Sie die Platine an den Führungsschienen des Kartenkäfigs aus und setzen Sie sie fest in den Backplane-Steckverbinder ein, bevor Sie die Befestigungselemente festziehen.
