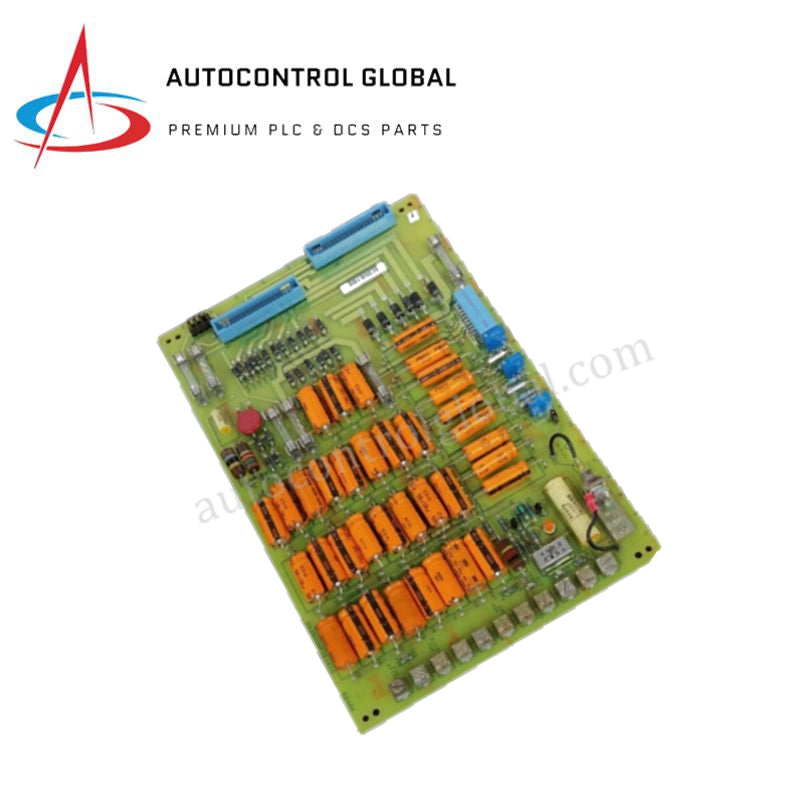

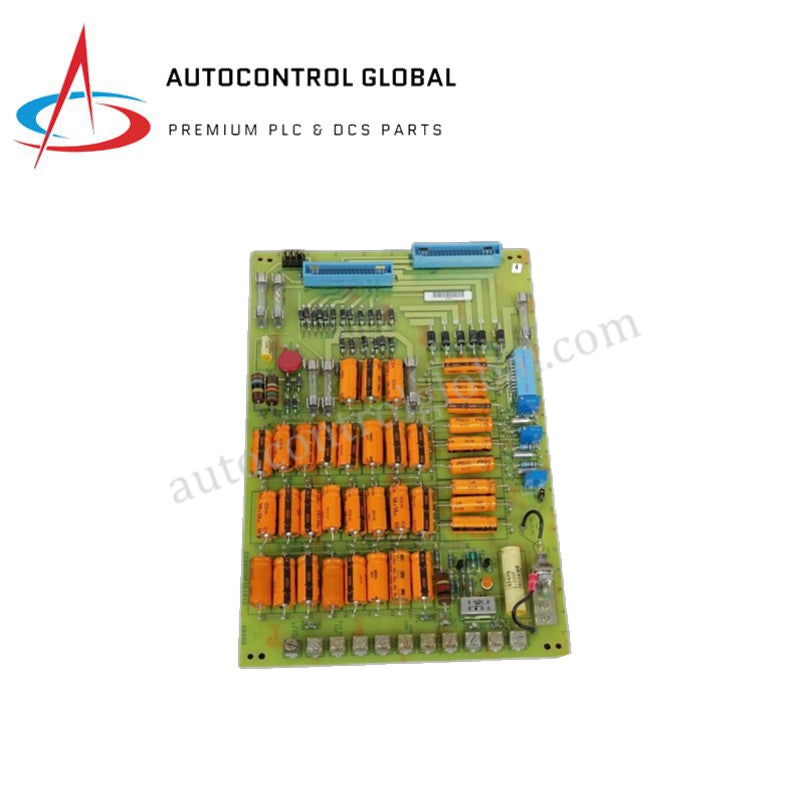

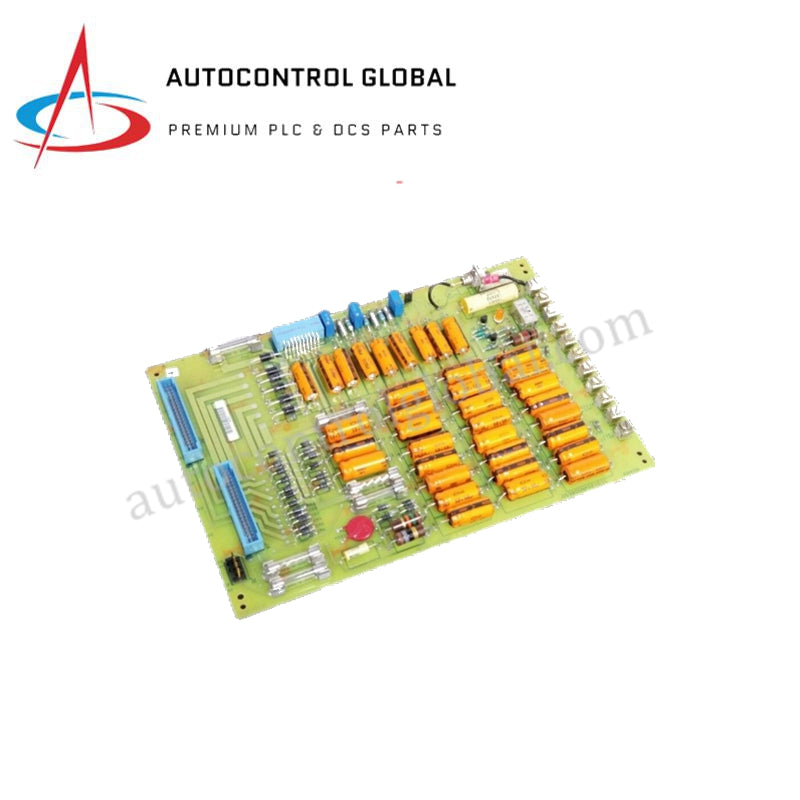

GE DS3800NPSE1E1G Speedtronic Mark IV-Stromversorgungsplatine
Manufacturer: GE Fanuc
-
Part Number: DS3800NPSE1E1G
Condition：New with Original Package
Product Type: Stromversorgungsplatinen
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
GE DS3800NPSE1E1G Mark IV-Stromversorgungsplatine
Die GE DS3800NPSE1E1G, auch als DS3800NPSE-Stromversorgungsplatine katalogisiert, dient als dedizierte Hardwarekomponente für die Stromumwandlung und die Sequenzierung der Spannungsschienen innerhalb von Speedtronic-Mark-IV-Turbinensteuerungssystemen. Die Platine wandelt eingehende Wechselstromversorgungsleitungen in geregelte Gleichstromausgänge um, um Systemprozessoren, Schnittstellenkarten und Steuerkreise für Erregerbrücken zu versorgen.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | DS3800NPSE1E1G |
| Marke | GE (General Electric) |
| Herkunft | USA |
| Gewicht | 0,3 kg (je nach Revision bis zu 1,2 kg) |
| Abmessungen | 28,8 x 7,2 x 3,8 cm |
| Betriebstemperatur | 0 bis +60 °C |
| Leistungsaufnahme | Nicht spezifiziert (Eingang: 120/240 VAC, 50/60 Hz) |
| Systemkompatibilität | Speedtronic-Mark-IV-Turbinensteuerungssystem |
| Ausgangsspannungen | +5 VDC (12 A), +/-15 VDC (jeweils 2,5 A), +24 VDC Feldbus |
| Isolation | 1500 VAC Eingang zu Ausgang |
| Schaltungsschutz | Überspannung, Überstrom, Kurzschluss, Übertemperatur |
| Bauform | Eurokarte, epoxidversiegelte Konstruktion |
| Steckverbinder | Hochdichte Stiftleisten, 40-polige Rückwandplatine |
| Onboard-Komponenten | 38 Kondensatoren, 24 Dioden, 4 Sicherungen (erweiterbar), 3 Potenziometer |
| Lagertemperatur | -40 bis +85 °C |
| Zertifizierungen | UL, CE |
Lizenzen für die Kommunikationsgeschwindigkeit des Rückwandbus-Systems und deterministische Ausführung
Die DS3800NPSE1E1G ist über einen 40-poligen Steckverbinder und hochdichte Stiftleisten direkt mit dem Mark-IV-Rückwandbus verbunden und stabilisiert die Systemspannungsschienen, ohne Verzögerungen bei der Kommunikationsgeschwindigkeit des Rückwandbusses in den Steuerungsschränken einzuführen. Durch die Aufrechterhaltung stabiler +5-VDC-Logikschienen und +/-15-VDC-Analogversorgungen verhindert das Modul, dass ein Spannungseinbruch das deterministische Netzwerk-Timing lokaler Prozesskarten und SCR-/IGBT-Brückenerreger beeinträchtigt. Integrierte Schaltungsschutzfunktionen setzen Fehlerzustände intern zurück, um aktive Steuerprozessoren vor Störungen auf dem Stromversorgungsbus und transienten Spannungsspitzen zu schützen.
Häufig gestellte Fragen
F: Unterstützt die DS3800NPSE1E1G den Hot-Swap-Betrieb während des aktiven Turbinenbetriebs?
A: Ja, die Platine verfügt über Hot-Swap-Funktionalität und ermöglicht den Austausch in einem unter Spannung stehenden Rack-Gehäuse, ohne das primäre Turbinensteuerungssystem herunterzufahren.
F: Wie werden Anpassungen der Onboard-Ausgänge während der Wartung vorgenommen?
A: Die Kalibrierung der Ausgangsspannung erfolgt über drei integrierte Präzisionspotenziometer, während Diagnose-LEDs und physische Messpunkte die Überwachung der Gleichstromversorgungsschienen in Echtzeit ermöglichen, ohne das Modul auszubauen.
F: Können einzelne interne Komponenten der DS3800NPSE1E1G vor Ort repariert werden?
A: Nein, die Platine verfügt über eine epoxidversiegelte Konstruktion, die Reparaturversuche vor Ort verhindern und die werkseitigen Isolationsstandards bewahren soll.
Richtlinien für die Installation vor Ort
Schieben Sie die Platine vertikal in den vorgesehenen Eurokarten-Steckplatz des Speedtronic-Mark-IV-Rackrahmens. Richten Sie die Kantenführungen des Moduls an den Schaltschienen aus und drücken Sie es fest hinein, bis der 40-polige Rückwandsteckverbinder vollständig in der Gegenbuchse der Rückwandplatine sitzt. Betätigen Sie alle mechanischen Kartenverriegelungen, um ein Herauslösen durch strukturelle Vibrationen zu verhindern.
Überprüfen Sie vor dem Einschalten der Rack-Baugruppe, dass die Eingangsspannung der Versorgung der Nennspannung von 120/240 VAC entspricht. Stellen Sie sicher, dass die Schirme der Feldverkabelung und die Erdungsbänder des Schaltschranks direkt mit dem Haupterdungspunkt der Anlage verbunden sind, um die Isolationsschwelle von 1500 VAC zwischen den primären Wechselstromeingängen und den nachgeschalteten Gleichstromausgangsschienen zu gewährleisten.
