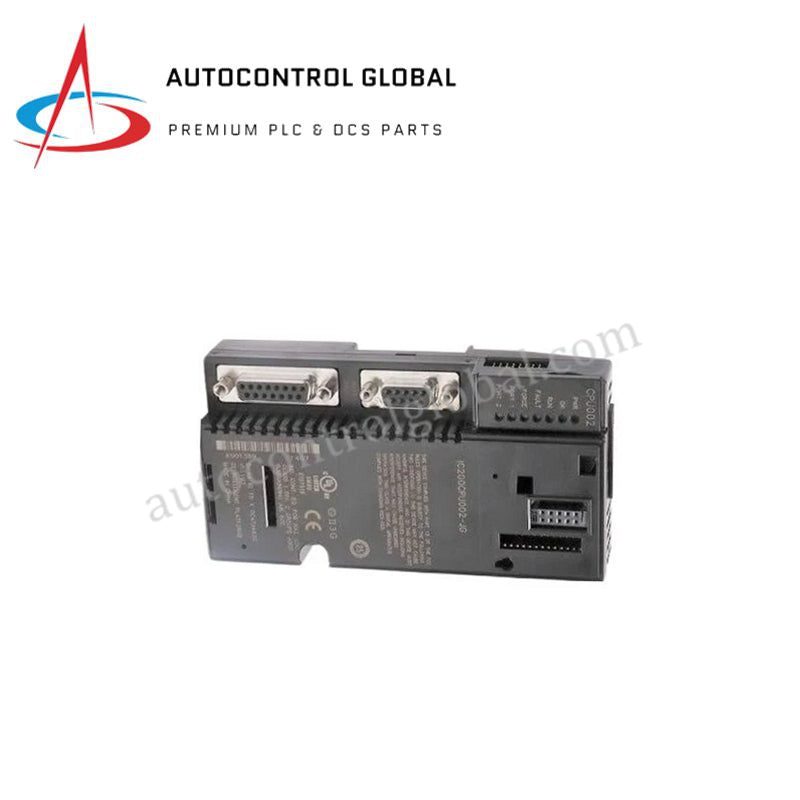

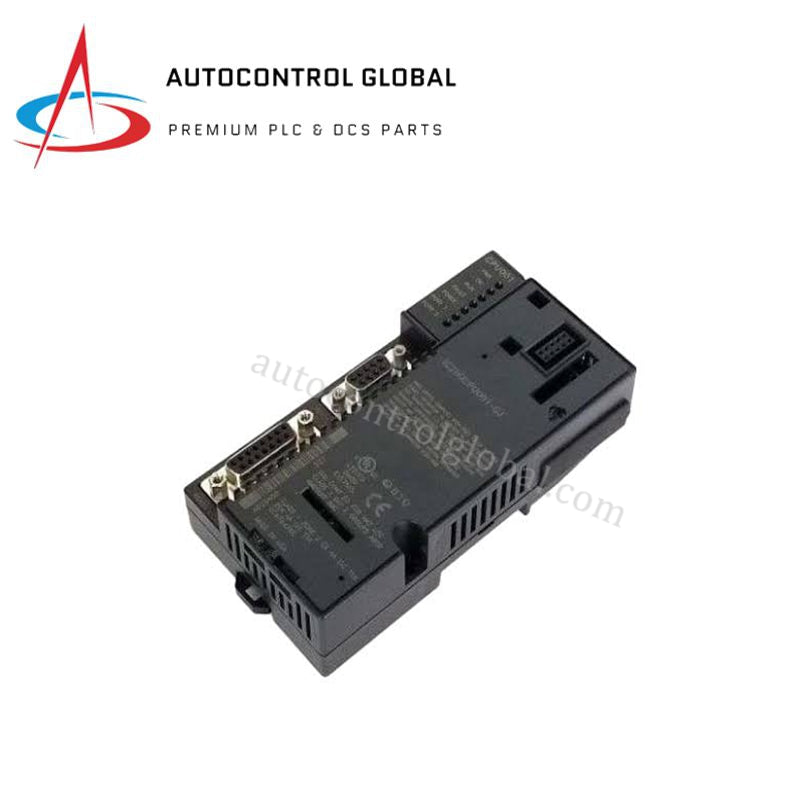

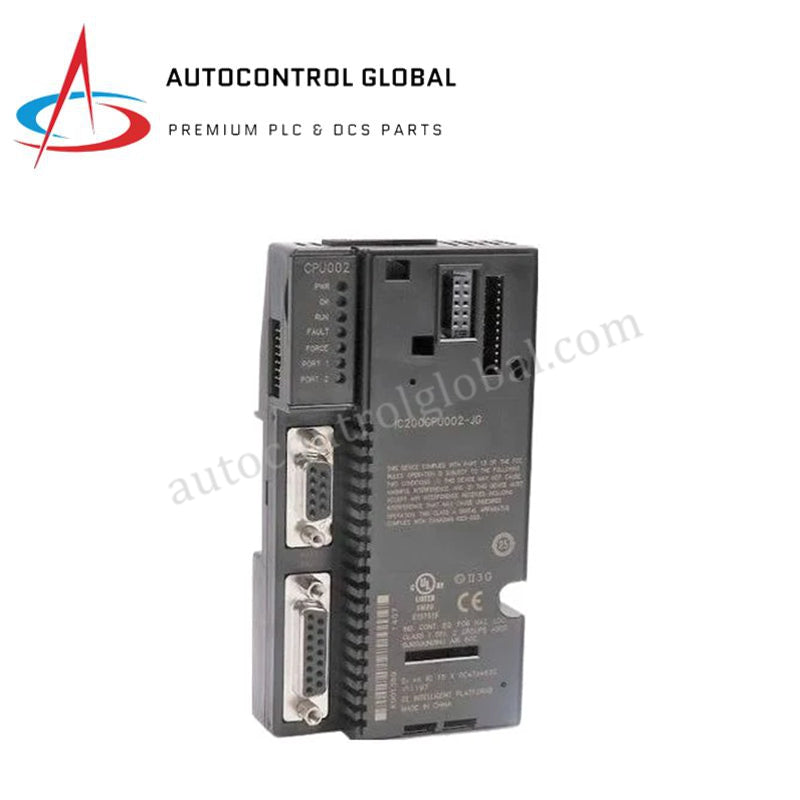

GE Fanuc IC200CPU002-EF VersaMax-CPU-Module
Manufacturer: GE Fanuc
-
Part Number: IC200CPU002-EF
Condition：New with Original Package
Product Type: CPU-Prozessoren
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
GE IC200CPU002-EF VersaMax-CPU-Modul
Das GE IC200CPU002-EF, auch als IC200CPU002-CPU-Modul katalogisiert, dient als dedizierte Hardwarekomponente für die Logikverarbeitung und Kommunikationsverwaltung innerhalb der GE-VersaMax-SPS-Plattformen.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | IC200CPU002-EF |
| Marke | GE |
| Herkunft | USA |
| Gewicht | 0,14 kg (0,31 lbs) |
| Abmessungen | 66,8 x 128 mm |
| Betriebstemperatur | 0 bis 60 °C |
| Leistungsaufnahme | 40 mA bei 5 VDC, 100 mA bei 3,3 VDC-Backplane |
| Konfigurierbarer Speicher | 42 KB |
| Ausführungsgeschwindigkeit | 1,8 ms/K Boolesche Ausführungsgeschwindigkeit |
| Integrierte Schnittstellen | Serielle RS-232- und RS-485-Schnittstellen |
| Serielle Protokolle | SNP-Slave, RTU-Slave, serielle E/A |
| Gleitkomma | Unterstützt |
| Echtzeituhr | Genauigkeit 100 ppm (0,01 %) oder +/- 9 s/Tag |
Deterministischer Netzwerkdurchsatz und Integrität des Backplane-Busses
Der IC200CPU002-EF verarbeitet Logikaufgaben über 42 KB konfigurierbaren Speicher und gewährleistet dabei eine deterministische Backplane-Kommunikationsgeschwindigkeit über verbundene Erweiterungsmodule hinweg. Der interne Hochgeschwindigkeitsscan koordiniert die Aktualisierung diskreter und analoger E/A und verhindert Datenverzögerungen bei Datenübertragungen über mehrere Racks hinweg. Die integrierten seriellen RS-232- und RS-485-Schnittstellen führen SNP- und RTU-Slave-Protokolle aus und unterstützen eine konsistente Knotensynchronisierung sowie die Kompatibilität mit Firmware-Flash-Speichern in VersaMax-Systemkonfigurationen.
Häufig gestellte Fragen
F: Wie erhält der IC200CPU002-EF den Benutzerspeicher bei einem Ausfall der Hauptstromversorgung?
A: Der Prozessor verwendet Systemspeicher auf Flash-Basis in Kombination mit batteriegepuffertem RAM. Ein interner Superkondensator gewährleistet die Datenerhaltung für bis zu 1 Stunde, während eine optionale Lithiumbatterie den Programmspeicher bis zu 6 Monate lang erhält.
F: Welche Anforderungen gelten für die Stromaufnahme des IC200CPU002-EF über die Backplane?
A: Das Modul bezieht direkt über den VersaMax-Backplane-Bus 40 mA bei 5 VDC und 100 mA bei 3,3 VDC.
Richtlinien für die Installation vor Ort
Rasten Sie den IC200CPU002-EF direkt auf der vorgesehenen VersaMax-CPU-Basis oder an der Position der 35-mm-DIN-Schiene ein, bis der Verriegelungsmechanismus greift. Stellen Sie vor dem Einsetzen des Moduls sicher, dass alle Backplane-Schnittstellenstifte korrekt ausgerichtet sind, um eine Verformung der Stifte zu vermeiden. Schließen Sie die seriellen Kommunikationskabel über geschirmte Twisted-Pair-Kabel an die RS-232- oder RS-485-Anschlüsse an und erden Sie den Schirm an einem Ende, um Störgeräusche zu minimieren. Sorgen Sie für eine ausreichende Belüftung rund um das Chassis, damit die Betriebstemperatur 60 °C nicht überschreitet.
