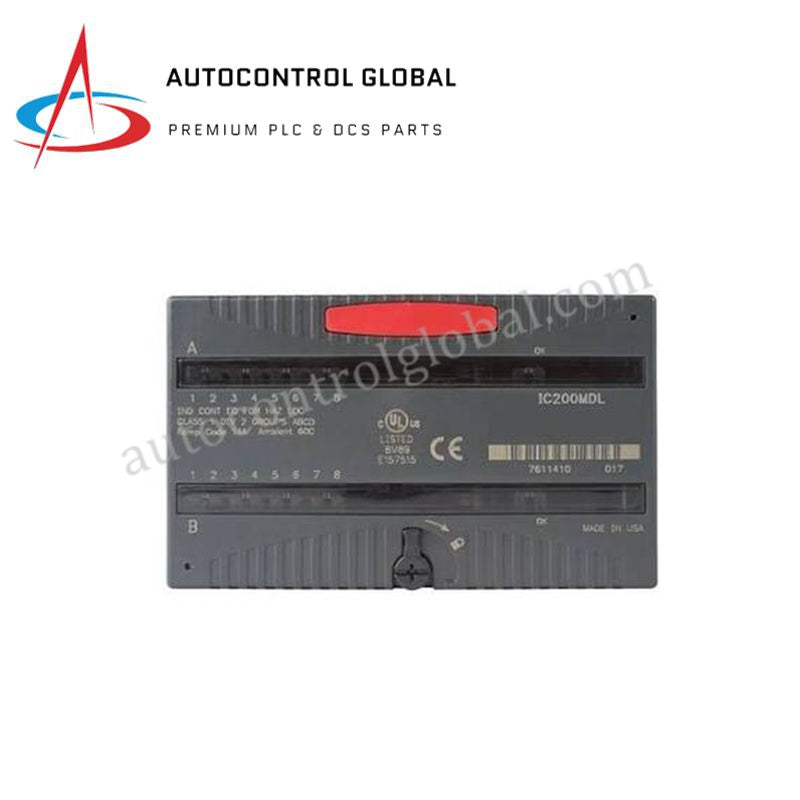

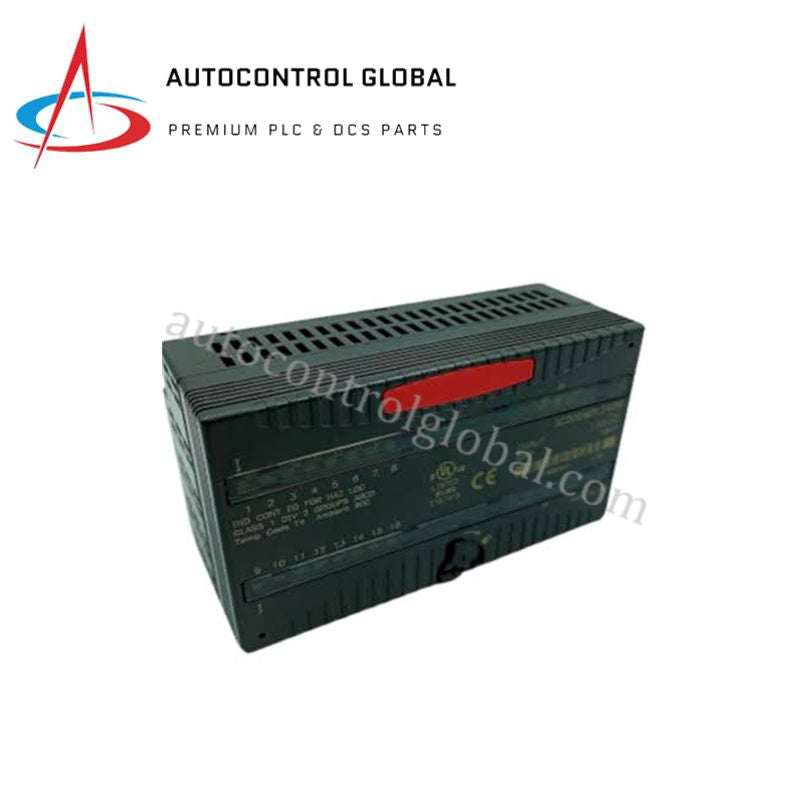

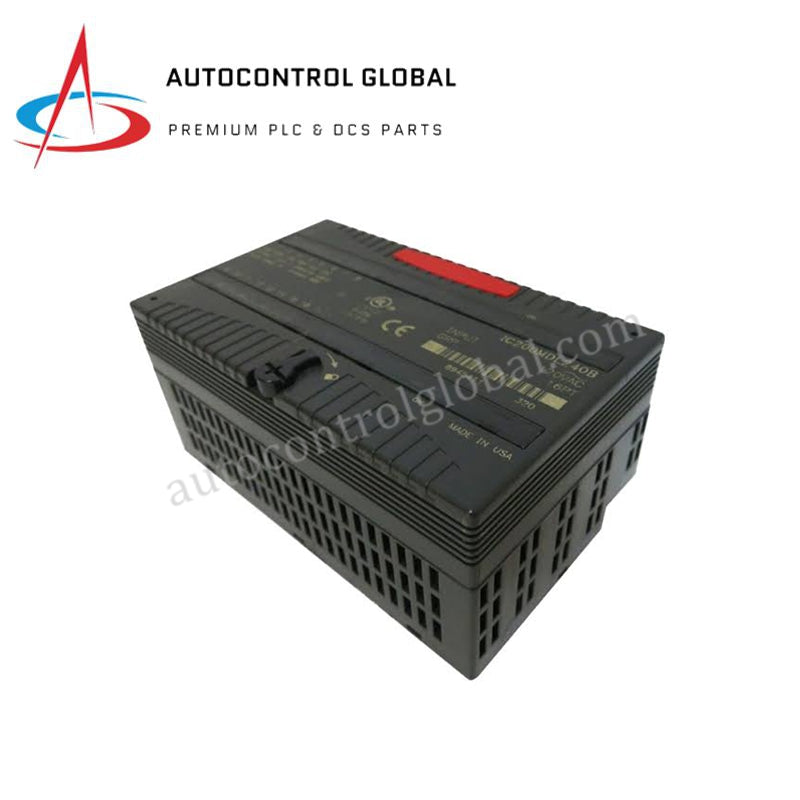

GE Fanuc IC200MDL240 VersaMax Digitaleingangsmodul
Manufacturer: GE Fanuc
-
Part Number: IC200MDL240
Condition：New with Original Package
Product Type: Digitale Eingangsmodule
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
GE Fanuc IC200MDL240 VersaMax E/A-Modul für diskrete Eingänge
Das GE Fanuc IC200MDL240, auch als diskretes Eingangsmodul IC200MDL240 katalogisiert, dient als spezielle Hardwarekomponente zur Erfassung binärer Wechselstromsignale innerhalb von VersaMax-E/A- und Steuerungssystemplattformen.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | IC200MDL240 |
| Marke | GE Fanuc / Emerson |
| Herkunft | USA |
| Gewicht | 0,34 kg (0,75 lbs) |
| Abmessungen | 110 x 66,8 x 50,0 mm |
| Betriebstemperatur | 0 bis 60 °C |
| Leistungsaufnahme | maximal 110 mA (über die 5-VDC-Rückwandplatine) |
| Anzahl der Eingänge | 16 diskrete Eingänge (2 Gruppen mit jeweils 8 Kanälen) |
| Nennbetriebsspannung | 120 VAC |
| Eingangsspannungsbereich | 0 bis 132 VAC |
| Spannungsbereich im EIN-Zustand | 70 bis 132 VAC |
| Spannungsbereich im AUS-Zustand | 0 bis 40 VAC |
| Eingangsstrom | 7 mA bei 120 VAC |
| Maximale Ansprechzeit | 1 Zyklus (EIN) / 2 Zyklen (AUS) |
| Isolationsspannung | 1500 VAC für 1 Minute (Gruppe-zu-Gruppe und Rahmen-zu-Masse) |
| Externe Stromversorgung | Nicht erforderlich |
| LED-Anzeige der Rückwandplatine | 1 OK-LED zur Anzeige der vorhandenen Rückwandplatinenversorgung |
| Kanal-LED-Anzeigen | 16 einzeln nummerierte LEDs zur Anzeige des EIN/AUS-Status der Kanäle |
Architektur von Rückwandbus und Signalisolierung
Das Modul verwendet eine interne Rückwandbus-Schnittstelle, die maximal 110 mA aufnimmt, um die optische Isolationsschaltung und die lokale Logikverarbeitung zu versorgen. Interne Optokoppler sorgen für eine galvanische Trennung von 1500 VAC für 1 Minute zwischen unabhängigen Kanalgruppen und den Rahmenmassekreisen. Diese Konfiguration begrenzt die Ausbreitung von Übersprechen und unterdrückt Gleichtakt-Überspannungstransienten an benachbarten Feldverdrahtungsanschlüssen.
Das Modul wird über eine kompatible VersaMax-Trägerbasis (Serie IC200CHS) an den Rückwandbus angeschlossen. Die Firmware-Ausführung nutzt die direkte Kommunikationsgeschwindigkeit des Rückwandbusses, um während der standardmäßigen E/A-Abtastzyklen 16-Punkt-E/A-Abbildtabellen an die CPU zu übertragen, ohne dass für den internen Modulbetrieb externe Feldstromversorgungen erforderlich sind.
Häufig gestellte Fragen
F: Benötigt das IC200MDL240 eine externe Stromversorgung für seine interne Logikschaltung?
A: Nein, das Modul bezieht seine Betriebsspannung direkt über die Trägerbasis aus dem 5-VDC-VersaMax-Rückwandbus und benötigt dafür eine maximale Rückwandbus-Stromzuweisung von 110 mA.
F: Wie sind die Eingangskanäle elektrisch voneinander isoliert?
A: Die 16 Eingangskanäle sind in 2 isolierte Gruppen mit jeweils 8 Kanälen angeordnet und bieten eine optische Isolation zwischen Gruppen sowie zwischen Gruppe und Rahmenmasse, ausgelegt für bis zu 1500 VAC für 1 Minute oder 250 VAC im Dauerbetrieb.
F: Kann dieses diskrete Eingangsmodul bei eingeschalteter Rückwandplatinenversorgung installiert werden?
A: Servicetechniker müssen die Rückwandplatinenversorgung vor dem Einsetzen oder Entfernen des Moduls aus seiner IC200CHS-Trägerbasis abschalten, um Logikfehler oder eine Beschädigung der Anschlussstifte zu vermeiden.
Richtlinien für die Installation vor Ort
- Schalten Sie das betreffende VersaMax-Rack aus und überprüfen Sie vor Beginn der Installationsarbeiten, dass an den Feldverdrahtungsanschlüssen keine Spannung auf der Feldseite anliegt.
- Richten Sie das Gehäuse des IC200MDL240 an den Montageführungen der vorgesehenen IC200CHS-Trägerbasis aus.
- Drücken Sie das Modul fest auf die Trägersteckerschnittstelle, bis die mechanischen Verriegelungslaschen vollständig in die Gehäuseeinheit einrasten.
- Verbinden Sie die 120-VAC-Feldeingänge mit dem Klemmenblock der Trägerbasis und halten Sie die Bezugspunkte der Kanalgruppen strikt getrennt, um die Isolationsgrenzen zwischen den Gruppen aufrechtzuerhalten.
- Sichern Sie alle Feldkabelbündel in den Kabeltrassen des Schaltschranks und stellen Sie sicher, dass die Signalleitungen senkrecht zu starken induktiven AC-Motorlasten verlaufen, um elektromagnetische Störungen zu minimieren.
- Schalten Sie die Rückwandplatinenversorgung wieder ein und überprüfen Sie, dass die OK-LED der Modulrückwandplatine dauerhaft grün leuchtet, bevor Sie die Funktionstests der Signale beginnen.
