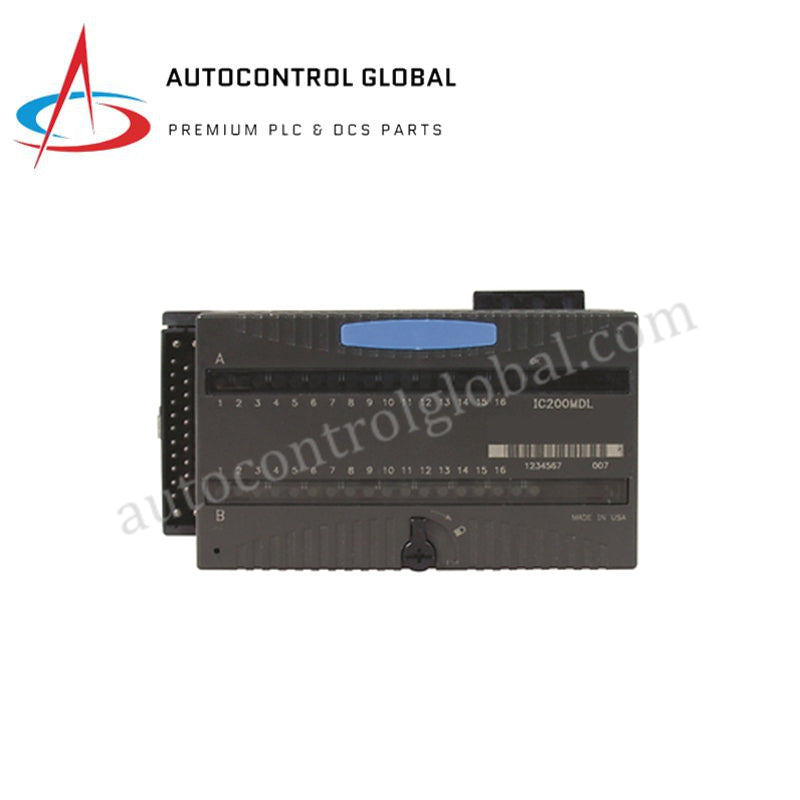

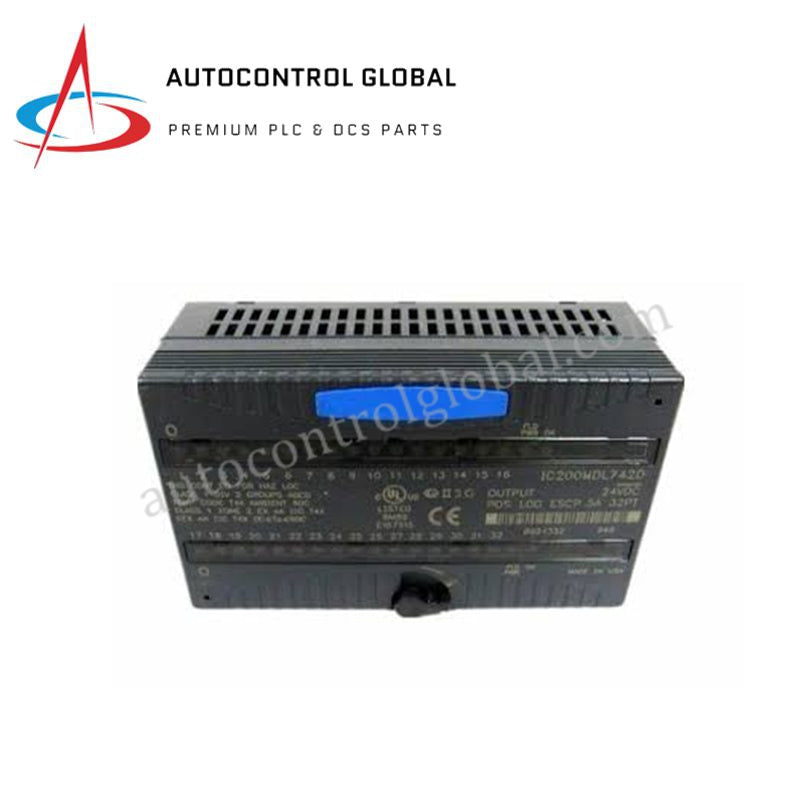

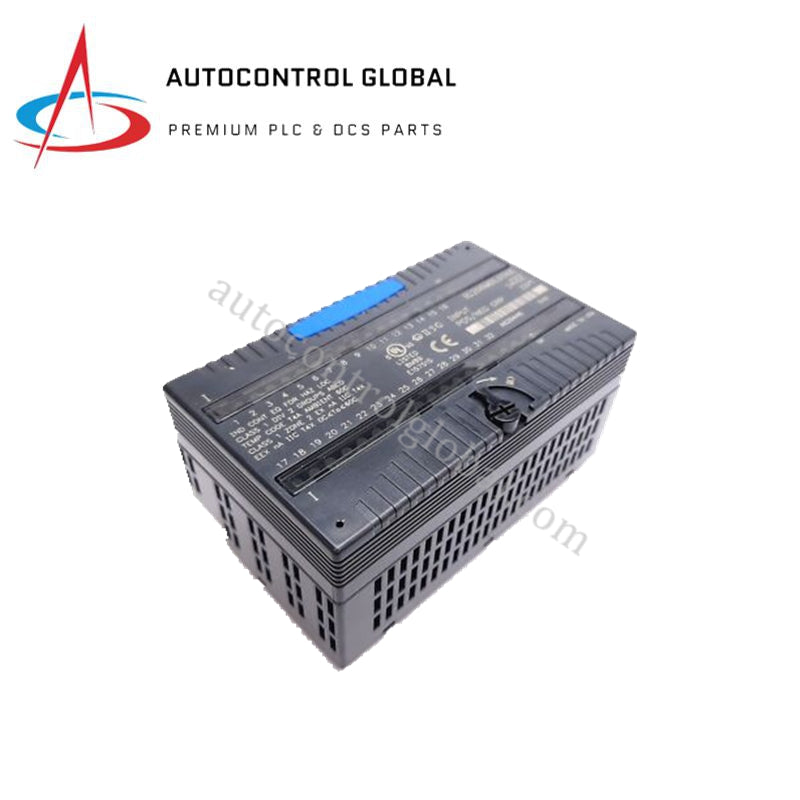

GE Fanuc IC200MDL742H VersaMax-Digitalausgangsmodul

  • Manufacturer: GE Fanuc

  • Part Number: IC200MDL742H

  • Condition:New with Original Package

  • Product Type: Digitale I/O-Karten

  • Country of Origin: USA

  • Payment:T/T, Western Union

  • Shipping port: Xiamen

  • Warranty: 12 months

GE Fanuc IC200MDL742 VersaMax Digitalausgangsmodul

Das GE Fanuc IC200MDL742H, auch als IC200MDL742-Digitalausgangsmodul katalogisiert, dient als dedizierte Hardwarekomponente zur Ansteuerung digitaler Feldaktoren in GE Fanuc VersaMax-SPS-Backplane-Netzwerken. Das Modul ermöglicht hochdichtes Schalten über 32 stromliefernde (Positivlogik-)Ausgangskanäle mit einer Nennspannung von 24 VDC. Interner elektronischer Schutz und Freilaufdioden schützen die Systemlogik vor hochspannungsbedingten induktiven Überspannungen, während Reaktionszeiten im Submillisekundenbereich eine deterministische Ausführung für Echtzeit-Maschinenprozesse gewährleisten.

Hardwarespezifikationen

Parameter Spezifikation
Modell IC200MDL742H
Marke GE Fanuc / Emerson
Herkunft USA / weltweit montiert
Gewicht 0,40 kg (0,88 lbs)
Abmessungen 120 mm x 90 mm x 50 mm
Betriebstemperatur 0 bis 60 Grad C
Leistungsaufnahme max. 150 mA bei 5 VDC (Backplane-Stromaufnahme)
Ausgangspunkte 32 stromliefernde Punkte (Positivlogik)
Betriebsspannung 18 bis 30 VDC (Nennspannung 24 VDC)
Maximaler Ausgangsstrom 0,5 A pro Punkt (2,0 A Einschaltstrom für max. 100 ms)
Reaktionszeit EIN: <= 0,5 ms, AUS: <= 0,5 ms
Ausgangsableitstrom maximal 0,5 mA bei 30 VDC
Isolationsspannung 250 VAC dauerhaft; 1500 VAC für 1 Minute (Gruppe zu Gruppe)
Statusanzeigen Eine LED pro Punkt, OK-LED, FLD-PWR-LED

Kommunikationsgeschwindigkeit des Backplane-Busses und Skalierung der I/O-Dichte

Das IC200MDL742H überträgt 32 Ausgangszustände über den Hochgeschwindigkeits-Backplane-Bus von VersaMax, ohne Übertragungsverzögerungen zu verursachen oder die Gesamtablaufgeschwindigkeit des Programms zu beeinträchtigen. Entwickler können die Feld-I/O-Dichte auf minimalem Schaltschrankraum skalieren, indem sie die 32-Punkt-Architektur mit stromliefernden Ausgängen des Moduls nutzen. Die Elektronik entnimmt maximal 150 mA bei 5 VDC aus der Backplane-Schiene und gewährleistet dadurch eine stabile Kommunikationsgeschwindigkeit des Backplane-Busses sowie vollständige Firmware-Flash-Kompatibilität sowohl mit älteren GE Fanuc-Racks als auch mit modernen Emerson-Automatisierungssteuerungen.

Häufig gestellte Fragen

F: Wie schützt das IC200MDL742H einzelne Ausgangskanäle bei externen Kurzschlüssen?

A: Das Modul verfügt über einen integrierten elektronischen Kurzschluss- und Überstromschutz, der den Fehlerstrom begrenzt, sowie über interne Freilaufdioden, die von Feldspulen erzeugte induktive Spannungsspitzen unterdrücken.

F: Kann das IC200MDL742H Feldlasten mit Negativlogik oder stromsenkende Lasten ansteuern?

A: Nein, das IC200MDL742H verfügt über eine Schaltung mit Positivlogik (stromliefernd), die positive Spannung direkt an externe Lastgeräte liefert, die mit dem gemeinsamen Rückleiter verbunden sind.

F: Welche Leistungsparameter müssen bereitgestellt werden, damit die Ausgangskanäle betrieben werden können?

A: Das Modul benötigt eine externe sekundäre Feldstromversorgung mit einem Betriebsbereich von 18 bis 30 VDC und nimmt gleichzeitig bis zu 150 mA aus der internen 5-VDC-Backplane-Versorgung für die Logikausführung auf.

Richtlinien für die Installation im Feld

Montieren Sie die VersaMax-Trägerbasis sicher auf einer standardmäßigen 35-mm-DIN-Schiene oder direkt auf der Montageplatte eines Metallgehäuses. Richten Sie das IC200MDL742H-Modul an den Führungsschienen des Trägers aus und drücken Sie es fest nach unten, bis die mechanischen Halteclips einrasten. Verdrahten Sie die Feldlasten mit 18–22-AWG-Kupferleitern am abnehmbaren Klemmenblock und stellen Sie sicher, dass die Feldstromleitungen die korrekte 24-VDC-Polarität aufweisen. Führen Sie die Ausgangssignalkabel in einem Mindestabstand von 300 mm von Hochspannungs-Wechselstromleitungen entfernt. Verbinden Sie die Systemerdungsklemme direkt mit einer einpunktigen Kupfer-Erdungsschiene, um elektromagnetische Störungen zu minimieren.
