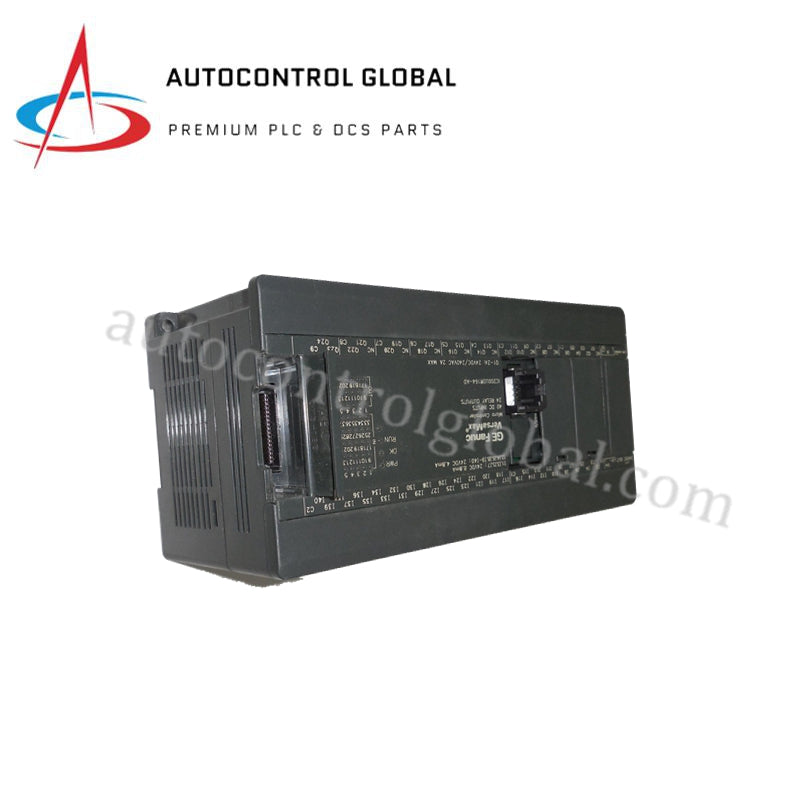

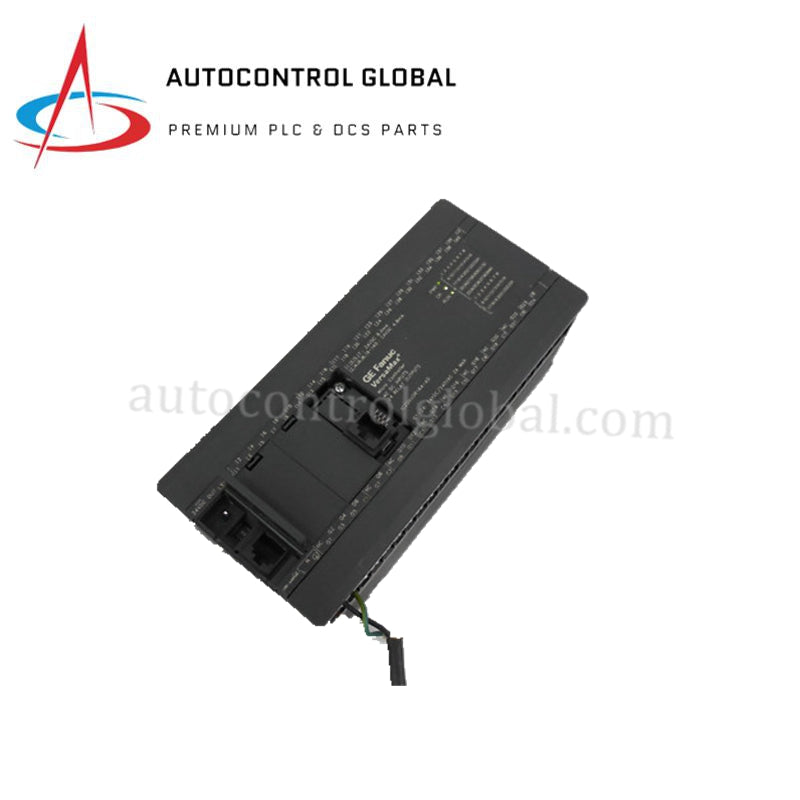

GE Fanuc IC200UDD164 64 I/O Kompakter Mikrocontroller

Produktübersicht

Der GE Fanuc IC200UDD164 fungiert als hochdichter, All-in-One-Controller innerhalb der VersaMax Micro SPS-Familie. Er bietet 64 diskrete E/A-Punkte – 40 DC-Eingänge und 24 DC-Transistorausgänge – und ist somit die ideale Lösung für Maschinenautomatisierung, Hochgeschwindigkeitsverpackungslinien und komplexe Materialflusssysteme. Dieser Controller kombiniert einen 32-Bit-Prozessor mit einem kompakten Gehäuse, um Hochgeschwindigkeitslogik auszuführen und gleichzeitig den Platz im Schaltschrank zu minimieren.

Technische Spezifikationen

Der IC200UDD164 stellt folgende technische Parameter für die industrielle Integration bereit:

• Gesamtanzahl E/A-Punkte: 64

• Diskrete Eingänge: 40 Kanäle (24 VDC Nennspannung)

• Diskrete Ausgänge: 24 Kanäle (DC-Transistor, Source/Sink konfigurierbar)

• Stromversorgung: 24 VDC

• Benutzerspeicher: 6 KB

• Prozessor: 32-Bit für schnelle Befehlsausführung

• Kommunikation: Integriertes Modbus RTU (optionales Ethernet über Erweiterung)

• Erweiterungskapazität: Unterstützt bis zu 256 E/A-Punkte über zusätzliche Module

• Betriebstemperatur: –20°C bis +60°C

• Montage: 35mm DIN-Schiene oder Schalttafelmontage

Technische Vorteile

• Maximale E/A-Dichte: Dieses Modul vereint 64 Punkte in einem kompakten 150mm-Gehäuse. Es löst das Problem der „Schaltschranküberfüllung“, indem es eine hohe Punktzahl ohne den Bedarf an mehreren Erweiterungsrahmen bietet.

• Vielseitige Eingangssignale: Die 40 DC-Eingänge unterstützen sowohl positive als auch negative Logik-Konfigurationen. Diese Flexibilität ermöglicht es Ingenieuren, eine Vielzahl von NPN- oder PNP-Sensoren und Schaltern ohne zusätzliche Hardware anzuschließen.

• Hochgeschwindigkeits-Transistorausgänge: Die 24 Transistorausgänge ermöglichen schnelle Schaltzyklen, die für den Betrieb von präzisen Magnetventilen, Aktuatoren und hochfrequenten Impulsgeräten erforderlich sind, die mechanische Relais nicht bewältigen können.

• Robuste Umweltbeständigkeit: Für raue Fabrikumgebungen konzipiert, arbeitet der IC200UDD164 zuverlässig über einen weiten Temperaturbereich (–20°C bis +60°C). Er widersteht den thermischen Schwankungen, die in nicht klimatisierten Industrieumgebungen üblich sind.

• Skalierbare Architektur: Während die Basiseinheit 64 Punkte bietet, lässt sich das System auf bis zu 256 E/A-Punkte erweitern. Dies ermöglicht Herstellern, die Maschinenfunktionalität zu erweitern, ohne den Hauptcontroller auszutauschen.

FAQs

• Ist die IC200UDD164 Einheit fabrikneu?Ja. Wir liefern dieses Produkt als 100% fabrikneu und originalverpackt aus dem Werk. Jede Einheit beinhaltet eine umfassende 12-monatige Funktionsgarantie.

• Unterstützt diese SPS Ethernet-Kommunikation?Die Basiseinheit IC200UDD164 bietet Modbus RTU über ihre seriellen Schnittstellen. Um Ethernet-Konnektivität (Modbus TCP/IP) zu ermöglichen, muss ein kompatibles VersaMax Micro Ethernet-Erweiterungsmodul hinzugefügt werden.

• Wie hoch ist die maximale Strombelastbarkeit der Transistorausgänge?Die DC-Transistorausgänge verarbeiten typischerweise bis zu 0,5 A pro Punkt. Für Lasten, die diesen Wert überschreiten, empfehlen wir den Einsatz von Zwischenrelais zum Schutz der internen Schaltung.

• Welche Software wird für die Programmierung benötigt?Dieser Controller unterstützt die Programmierung über Proficy Machine Edition (PME) oder die ältere VersaPro Software und verwendet die Standardsprachen Ladder Logic (LD) oder Funktionsbausteindiagramm (FBD).
