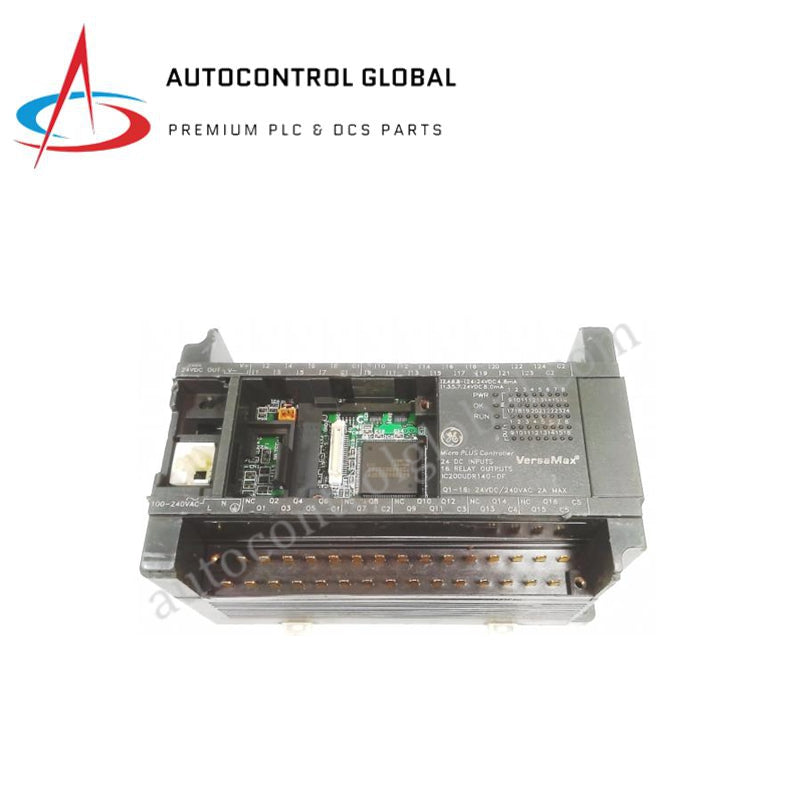

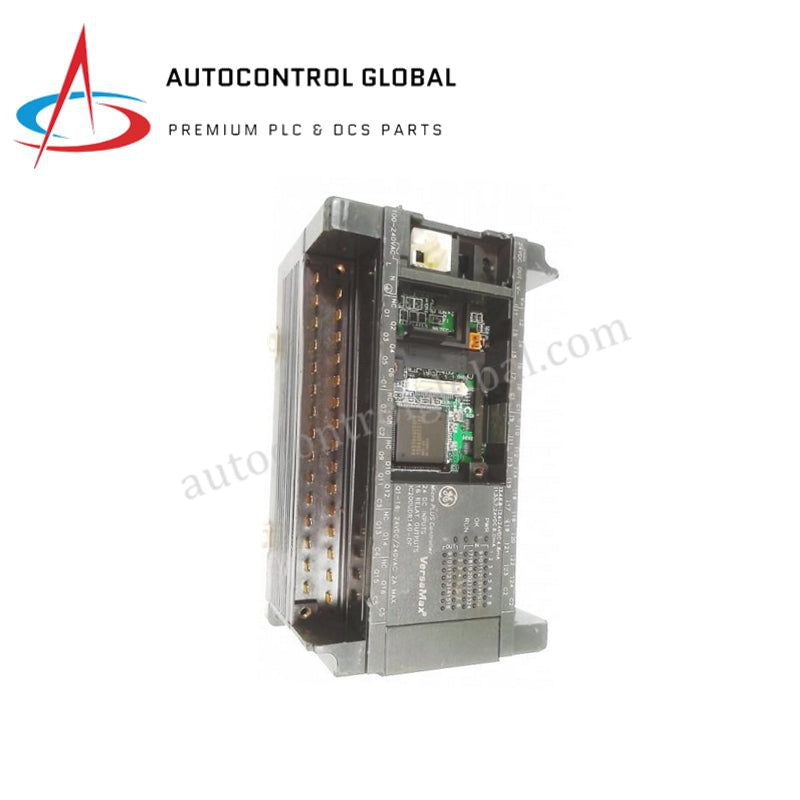

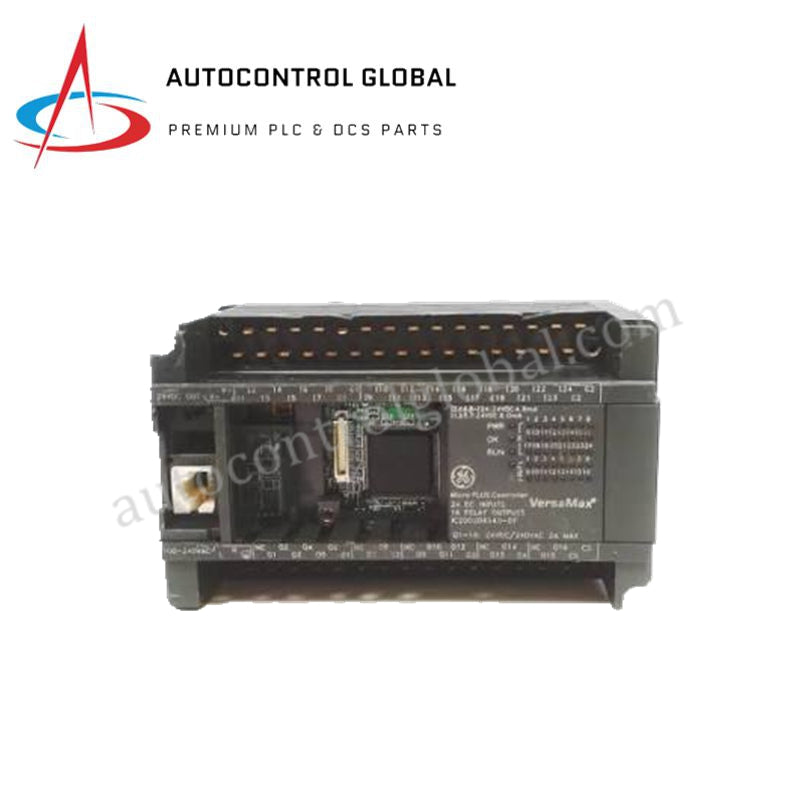

GE Fanuc IC200UDR140-DD VersaMax Micro SPS-Steuerung mit 40 Punkten
Manufacturer: GE Fanuc
-
Part Number: IC200UDR140-DF
Condition：New with Original Package
Product Type: CPU-Prozessoren
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
GE Fanuc IC200UDR140-DD VersaMax-Mikrocontroller
Der GE Fanuc IC200UDR140-DD, auch als IC200UDR140-Mikrocontroller katalogisiert, dient innerhalb von VersaMax-Plattformen als dedizierte Hardwarekomponente zur Ausführung von Logikprogrammen und zur Verarbeitung diskreter E/A-Signale.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | IC200UDR140-DD |
| Marke | GE Fanuc |
| Herkunft | Siehe Geräteetikett |
| Gewicht | 2,00 lbs (0,91 kg) |
| Abmessungen | 95 mm B x 76 mm T x 90 mm H |
| Betriebstemperatur | 0 °C bis +60 °C |
| Leistungsaufnahme | 120/240-VAC-Hauptversorgung |
| Integrierte diskrete E/A | Insgesamt 40 Punkte (24 Eingänge mit 24 VDC, 16 Relaisausgänge) |
| Max. Erweiterbarkeit | Bis zu 152 physische E/A-Punkte (unterstützt bis zu 4 analoge Erweiterungseinheiten) |
| Programmspeicher | 24K Wörter Logikspeicher (32K Wörter Register) |
| Kommunikationsanschlüsse | RS-232 (RJ-45-Stecker) mit Unterstützung für SNP, SNPX und Modbus-RTU-Slave |
| Montageart | 35-mm-DIN-Schiene oder Schalttafelmontage |
Firmware-Flash-Kompatibilität und deterministische Netzwerke
Das Gerät führt eingebettete Kontaktplanlogik und Befehlssätze mithilfe eines internen Zentralprozessors aus. Die ungefähre Zykluszeit beträgt 1 ms pro 1K Wörter Benutzerlogik. Der integrierte Flash-Speicher enthält die aktive Firmware-Version und die Logik des Benutzerprogramms, ohne dass eine kontinuierliche Batterieversorgung erforderlich ist. Für einen deterministischen Datenaustausch übersetzt die serielle Schnittstelle SNP-/SNPX-Masteranforderungen und Modbus-RTU-Slave-Protokolle und ermöglicht eine deterministische Antwortzeit für übergeordnete Hostcomputer und benachbarte Steuermodule in lokalen seriellen Netzwerken.
Häufig gestellte Fragen
F: Wie können Sie das Benutzerprogramm sichern oder übertragen, wenn keine direkte Verbindung über ein PC-Programmierkabel besteht?
A: Sie können ein optionales tragbares Speichermodul direkt in den vorderen Anschlusssteckplatz einstecken, um das kompilierte Logikprogramm und die Registerdaten in den internen Flash-Speicher hoch- oder herunterzuladen.
F: Welche elektrischen Dauerlastgrenzen gelten für die integrierten Relaisausgangskanäle?
A: Jeder einzelne Relaisausgangskanal unterstützt einen maximalen Nennstrom von 1 A. Zum Schalten von Lasten über 1 A müssen externe Koppelrelais oder Schütze angesteuert werden, um ein Verschweißen der Kontakte zu verhindern.
Richtlinien für die Installation vor Ort
Montieren Sie die Mikrocontroller-Einheit vertikal oder horizontal auf einer standardmäßigen 35-mm-DIN-Schiene oder befestigen Sie sie mit M4-Montagematerial sicher an der Schalttafel. Prüfen Sie vor dem Anlegen der 120/240-VAC-Netzspannung an den dafür vorgesehenen Stromversorgungsklemmen, dass alle 24-VDC-Feldeingangssensoren und 16 Feldstromkreise der Relaisausgänge sicher und mit korrekter Polarität verdrahtet sind. Halten Sie serielle Kommunikationskabel von AC-Leitungen getrennt, um die induktive Einkopplung von Störungen zu unterdrücken. Verbinden Sie den primären Schutzerdungsleiter direkt mit der Gehäuseerdungsklemme am Gerätegehäuse, damit hochfrequente Transienten den internen Steuerprozessor umgehen.
