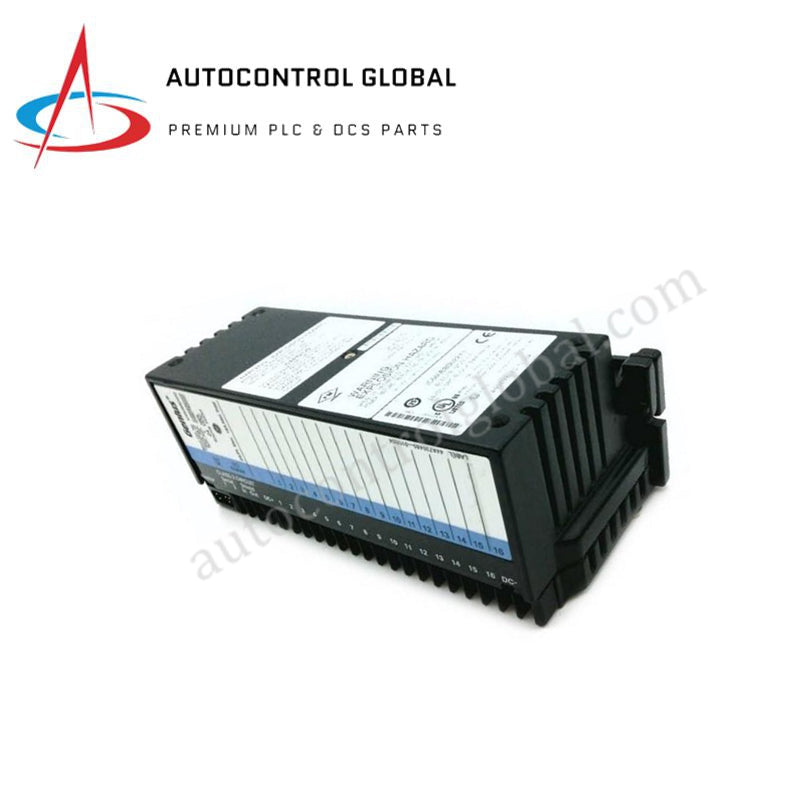

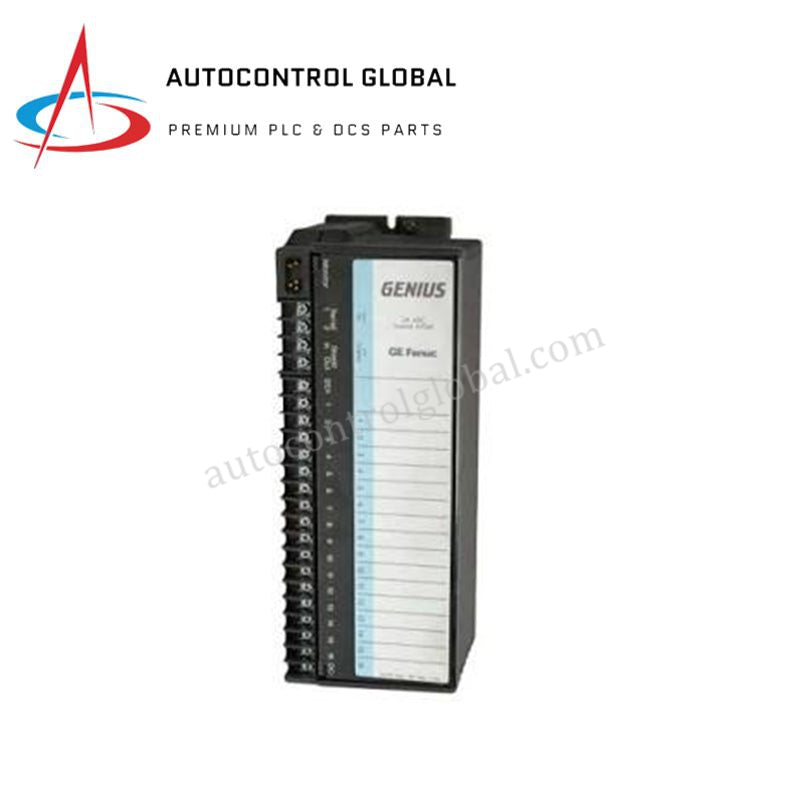

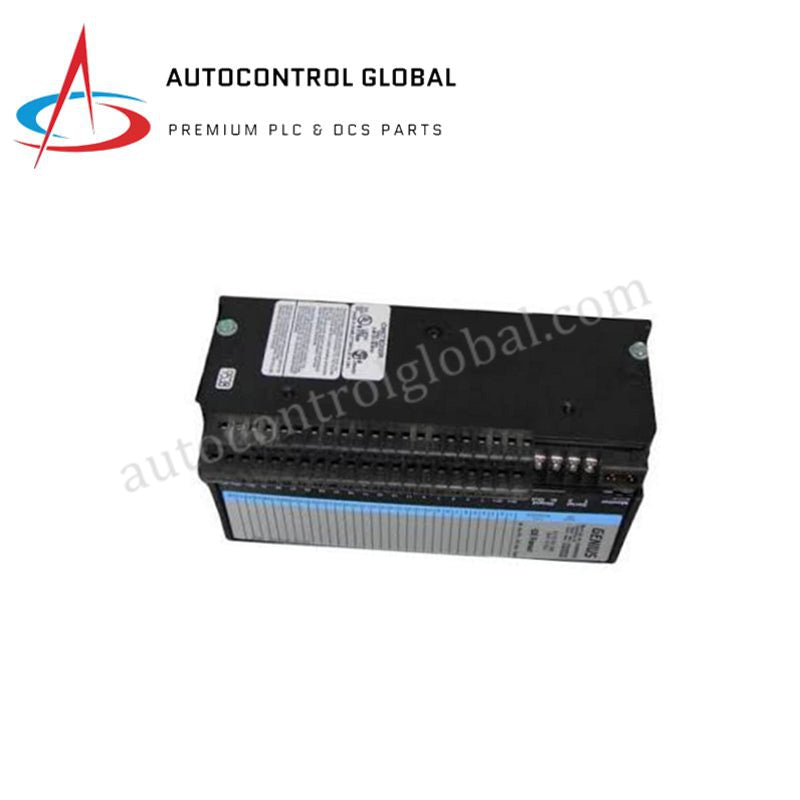

GE Fanuc IC660BBD022 IC660BBD022 Genius E/A-Diskretmodul
Manufacturer: GE Fanuc
-
Part Number: IC660BBD022
Condition：New with Original Package
Product Type: Digitale Eingangs- und Ausgangsmodule
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
GE Fanuc IC660BBD022 Genius-E/A-Quellenblock
Der GE Fanuc IC660BBD022, auch als IC660BBD022-Quellen-E/A-Block katalogisiert, dient als spezielle Hardwarekomponente zur Verarbeitung diskreter Signale und zur Laststeuerung innerhalb von Genius-E/A-Netzwerkarchitekturen. Er verwaltet 16 E/A-Schaltkreise mit nominalen Pegeln von 24/48 VDC, verarbeitet Eingangssignale und steuert Feldaktoren über das Genius-Bus-Protokoll.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | IC660BBD022 |
| Marke | GE Fanuc |
| Herkunft | USA |
| Gewicht | 1,56 kg (3,44 lbs) |
| Abmessungen | 224,4 mm x 88,9 mm x 100,0 mm (8,83 in x 3,50 in x 3,94 in) |
| Betriebstemperatur | 0 °C bis +60 °C (Lagerung: -40 °C bis +100 °C) |
| Leistungsaufnahme | 68,8 W Wärmeabgabe bei voller Last von 2 A |
| Betriebsspannung | 18 VDC bis 30 VDC (Nennwert des Eingangssignals: 24/48 VDC) |
| Nenn-Ausgangsstrom | 2 A pro Schaltkreis (max. Einschaltstrom 10 A bis zu 10 ms) |
| Eingangsverarbeitungszeit | 1,7 ms plus konfigurierbare Filterzeit (5 ms bis 100 ms) |
| Ausgangsreaktionszeit | 1,0 ms Einschaltverzögerung (max. Schaltfrequenz 1 Hz) |
| Galvanische Trennung | 1500 VAC für 1 min Block-zu-Block-Trennung |
| Optische Anzeigen | LED „Unit OK“, LED „I/O Enabled“, Kanalstatus-LEDs |
Kommunikationsgeschwindigkeit des Rückwandbus sowie Netzwerkintegrität
Der IC660BBD022 gewährleistet eine deterministische Kommunikationsgeschwindigkeit über den Genius-Bus, indem er die Signalfilterung und kontinuierliche Schaltungsdiagnose unabhängig vom Scan des Hostprozessors ausführt. Integrierte Logikroutinen erkennen in Echtzeit Unterbrechungen, Übertemperatur, ausgefallene Schalter, Überlast und Kurzschlüsse. Die Firmware-Flash-Kompatibilität mit Hoststeuerungen der Serien 90-30, 90-70 und RX3i gewährleistet eine deterministische Signalverarbeitung, ohne Übertragungsverzögerungen im übergeordneten Steuernetzwerk zu verursachen.
Häufig gestellte Fragen
F: Welche Diagnosezustände erkennt der IC660BBD022 in den Feldschaltkreisen?
A: Der Block überwacht kontinuierlich die Feldverdrahtung und Hardwarezustände, um Kurzschlüsse, Überlasten, Leitungsunterbrechungen, lastfreie Zustände, ausgefallene Schalter und Übertemperaturfehler zu erkennen.
F: Welche Unterbaugruppen bilden die modulare Architektur des IC660BBD022?
A: Der vollständige Block wird an die Klemmenbasis IC660TSD021 angeschlossen und integriert die Elektronikbaugruppe IC660EBD021 für den Abschluss der Feldleitungen und die Signalverarbeitung.
F: Welche Werte gelten für die elektrische Trennung zwischen den Modulschaltkreisen und den Logikleitungen?
A: Der Block bietet eine Trennung von 1500 VAC für eine Minute zwischen Block-zu-Block-Kanälen, Gruppen-zu-Gruppen-Leitungen und internen Benutzer-zu-Logik-Grenzen.
Richtlinien für die Installation vor Ort
- Befestigen Sie die Klemmenbasis IC660TSD021 an einer Schalttafel oder einer Standard-DIN-Schiene, bevor Sie die Elektronikbaugruppe IC660EBD021 aufstecken.
- Schalten Sie alle Feldlogik-Stromquellen aus, bevor Sie Verdrahtungsverbindungen an den Schraubklemmen herstellen.
- Verbinden Sie eingehende und ausgehende Genius-Bus-Kabel mit geschirmten verdrillten Adernpaaren und halten Sie die Regeln zur einpunktigen Schirmerdung strikt ein.
- Stellen Sie sicher, dass die Feldlastströme innerhalb des Dauergrenzwerts von 2 A pro Punkt bleiben, und installieren Sie bei Bedarf externe Sicherungen.
- Führen Sie die 24-VDC-/48-VDC-Feldverdrahtung innerhalb der Verdrahtungskanäle der Schalttafel getrennt von den Kommunikationsleitungen auf Logikpegel.
