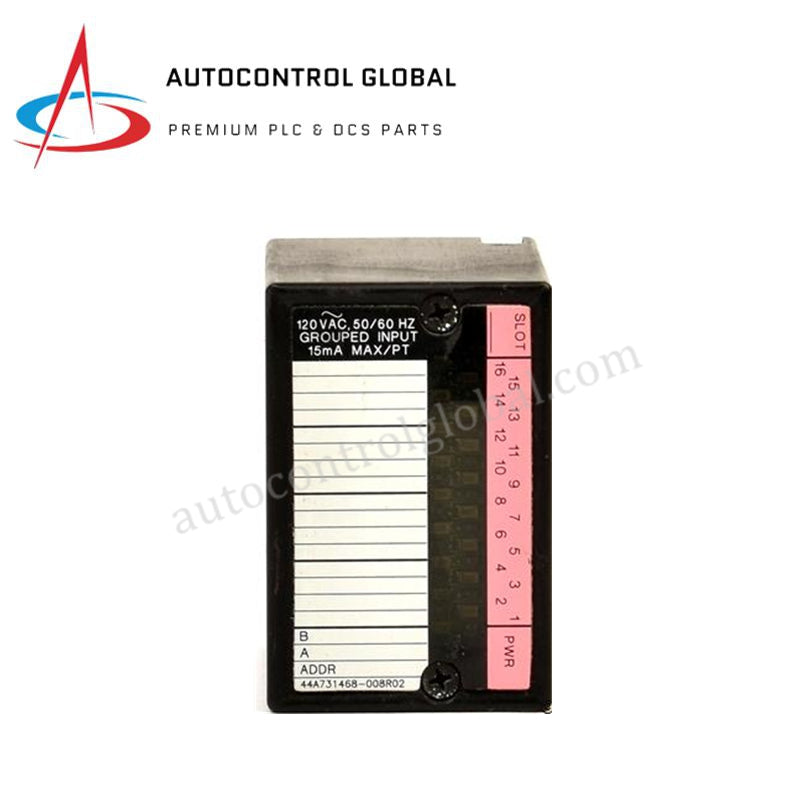

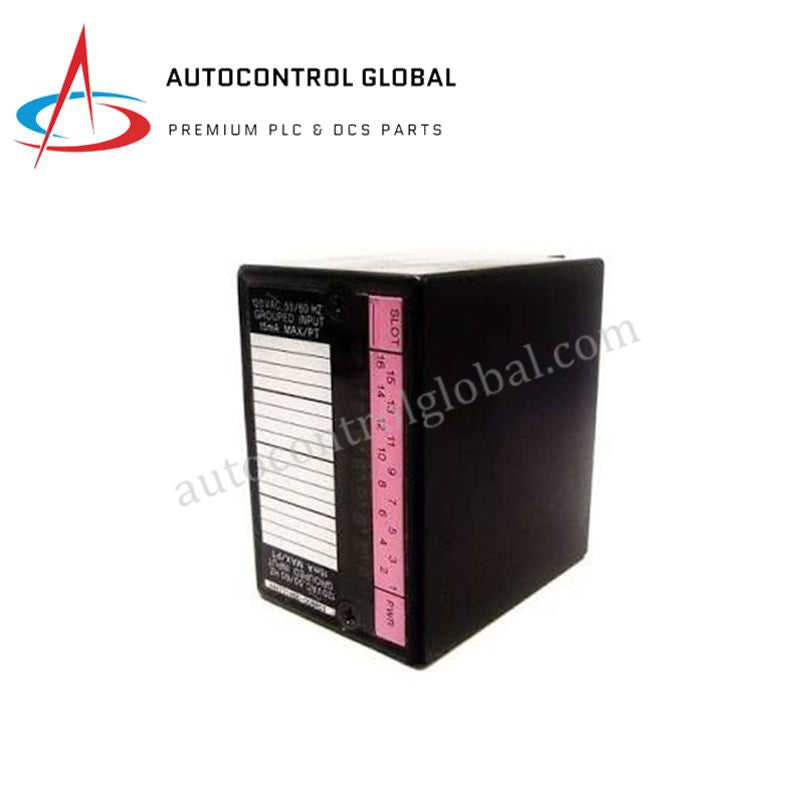

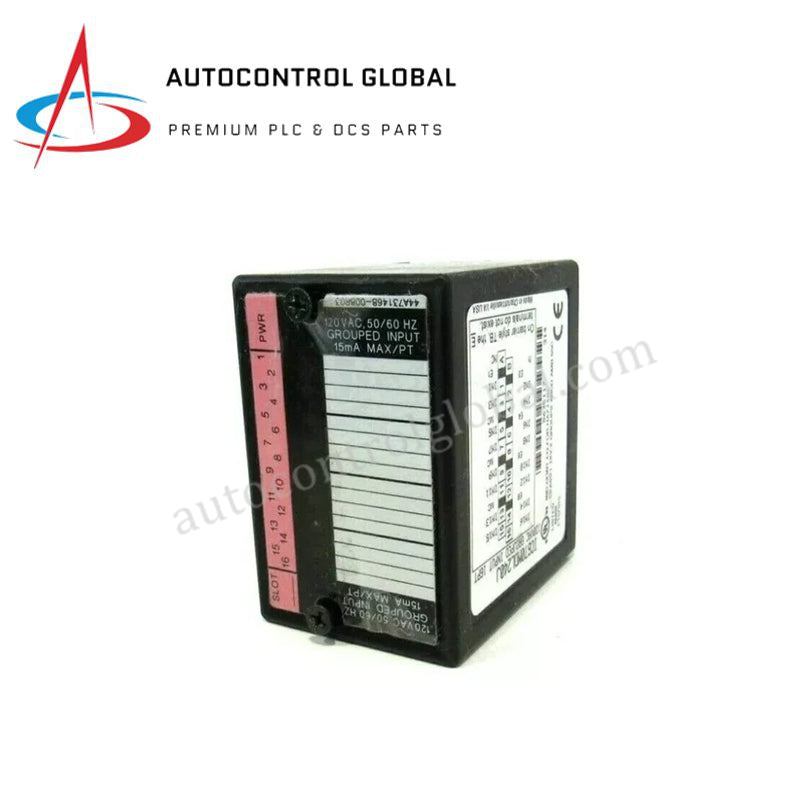

GE Fanuc IC670MDL240 Feldeingangsmodul
Manufacturer: GE Fanuc
-
Part Number: IC670MDL240
Condition：New with Original Package
Product Type: Digitale Eingangsmodule
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
GE Fanuc IC670MDL240 diskretes Eingangsbaugruppenmodul für Field Control
Für die Erfassung diskreter 120-VAC-Signale in Field-Control-Plattformen konfiguriert, ermöglicht das GE Fanuc IC670MDL240J (IC670MDL240 diskretes Eingangsmodul) die direkte Verarbeitung physischer Signale über 16 AC-Eingangskanäle. Es wandelt eingehende AC-Feldsignale in Logikzustände zur Übertragung über die Rückwandbus-Schnittstelle der Bus Interface Unit um.
Aufschlüsselung der Endung und Modellübersicht
| Teilenummer / Kennung | Hardware-Revision und Statusbeschreibung |
|---|---|
| IC670MDL240 | Diskretes 16-Punkt-120-VAC-Eingangsmodul der Field-Control-Basis |
| IC670MDL240J | Kennung der spezifischen Hardwarevariante mit Revision J |
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | IC670MDL240J (Basismodell: IC670MDL240) |
| Marke | GE Fanuc |
| Herkunft | USA |
| Gewicht | 0,48 kg (1,06 lbs) |
| Abmessungen | Standardformat eines Field-Control-Moduls |
| Betriebstemperatur | 0 °C bis +60 °C (Lagerung: -40 °C bis +85 °C) |
| Leistungsaufnahme | Maximal 77 mA aus dem Rückwandbus der Bus Interface Unit |
| Nenneingangsspannung | 120 VAC (Nennwert 115 VAC, Betriebsbereich: 0–132 VAC, 47–63 Hz) |
| Anzahl der Eingänge | 16 diskrete Kanäle |
| Eingangsstrom | Typischerweise 8,2 mA pro Punkt bei 120 VAC (maximal bis zu 15 mA) |
| Spannung im Einschaltzustand | 70 VAC bis 132 VAC (Strom im Einschaltzustand: 4,0–10 mA) |
| Spannung im Ausschaltzustand | 0 VAC bis 20 VAC (Strom im Ausschaltzustand: 0–2,5 mA) |
| Eingangsimpedanz | 14,6 kOhm bei 60 Hz (17,6 kOhm bei 50 Hz) |
| Ansprechzeit beim Einschalten | Typischerweise 12 ms (maximal 20 ms) |
| Ansprechzeit beim Ausschalten | Typischerweise 25 ms (maximal 40 ms) |
| Galvanische Trennung | 250 VAC dauerhaft (1500 VAC für 1 Minute zwischen Gruppen sowie Logik-/Rahmenmasse) |
Kommunikationsgeschwindigkeit des Rückwandbusses und Netzwerkintegrität
Das IC670MDL240J optimiert die Systemleistung, indem es 16 diskrete AC-Kanäle über eine interne Optokoppler-Isolierungsarchitektur verarbeitet, die verhindert, dass Hochspannungstransienten die lokalen Logikschaltungen beeinträchtigen. Die Unterdrückung durch RC-Rauschfilter minimiert die Auswirkungen von Kontaktprellen und ermöglicht präzise Zustandsaktualisierungen, ohne die Kommunikationsgeschwindigkeit des Rückwandbusses über lokale Subracks zu beeinträchtigen. Die Firmware-Flash-Kompatibilität mit übergeordneten CPU-Einheiten gewährleistet eine stabile Adressdecodierung und Scan-Ausführung über die Verbindung zur Bus Interface Unit.
Häufig gestellte Fragen
F: Wie sind die Eingangskanäle des IC670MDL240J zur Leistungsisolierung angeordnet?
A: Die 16 Eingangskanäle sind so angeordnet, dass eine Isolierung zwischen Feldgruppen möglich ist. Dadurch können separate externe 120-VAC-Stromquellen unabhängige Kanalgruppen versorgen.
F: Welche maximale Stromlast bezieht das IC670MDL240J von der lokalen Bus Interface Unit?
A: Das Modul bezieht maximal 77 mA aus der internen 5-VDC-Logikversorgung der Bus Interface Unit.
F: Wie lang sind die typischen und maximalen Ausschalt-Ansprechzeiten für Feldsignale an diesem Modul?
A: Die Ausschalt-Ansprechzeit beträgt typischerweise 25 ms, mit einem Maximalwert von 40 ms, um den Nulldurchgang der AC-Sinuswelle und die Entladung des internen Filters zu berücksichtigen.
Richtlinien für die Installation im Feld
- Schalten Sie vor dem Einsetzen des Moduls in seine Klemmenleiste alle primären Feldstromversorgungen und Stromverbindungen der Bus Interface Unit spannungsfrei.
- Verdrahten Sie die Feldsignale mit Leitern der Größe AWG 14 bis 22 und stellen Sie sicher, dass die Schraubklemmen ordnungsgemäß festgezogen sind, um lose Hochspannungsverbindungen zu verhindern.
- Führen Sie Leitungen für die 120-VAC-Feldstromversorgung und Niederspannungslogikkabel in getrennten Kabelkanälen, um eine induktive Rauschkopplung zu vermeiden.
- Überprüfen Sie vor der Inbetriebnahme, dass die externen 120-VAC-Feldstromversorgungen innerhalb des Frequenzbereichs von 47 bis 63 Hz arbeiten.
- Überwachen Sie während des Hochfahrens die Status-LEDs der Kanäle, um ordnungsgemäße Signalwechsel und die Integrität der Versorgungsschienen zu bestätigen.
