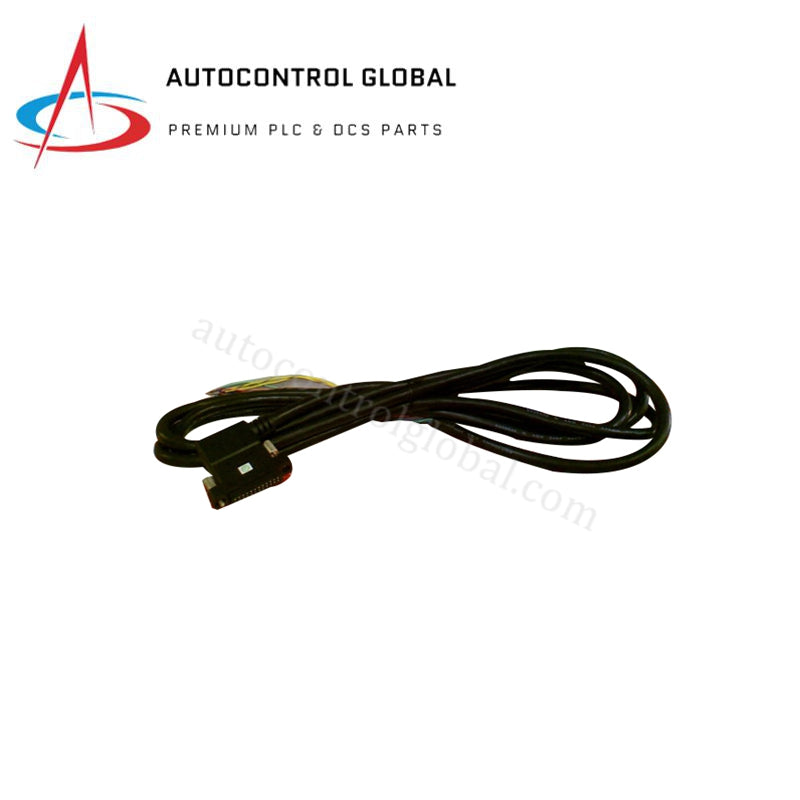

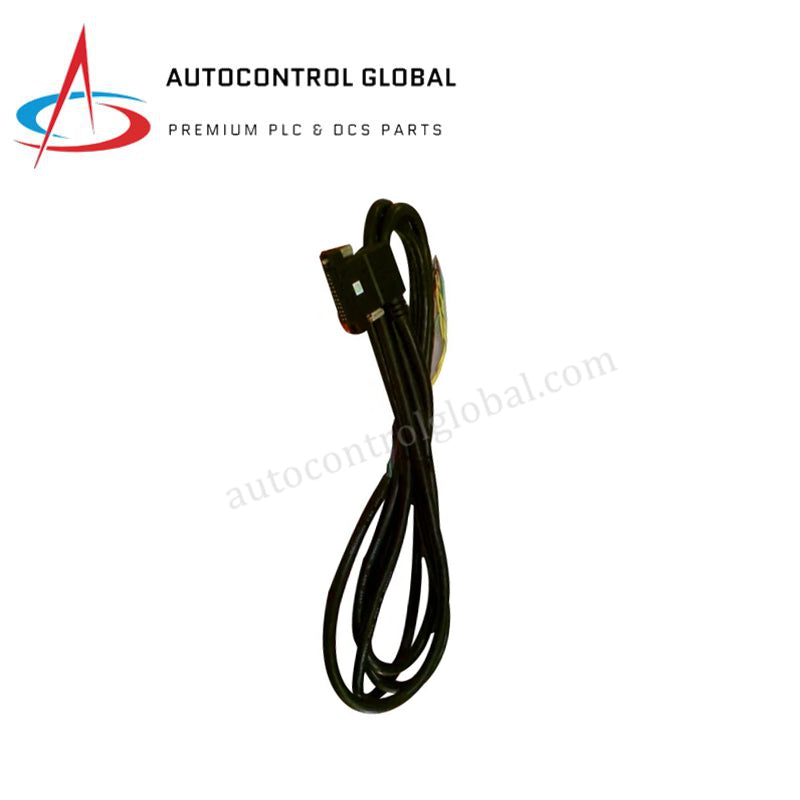

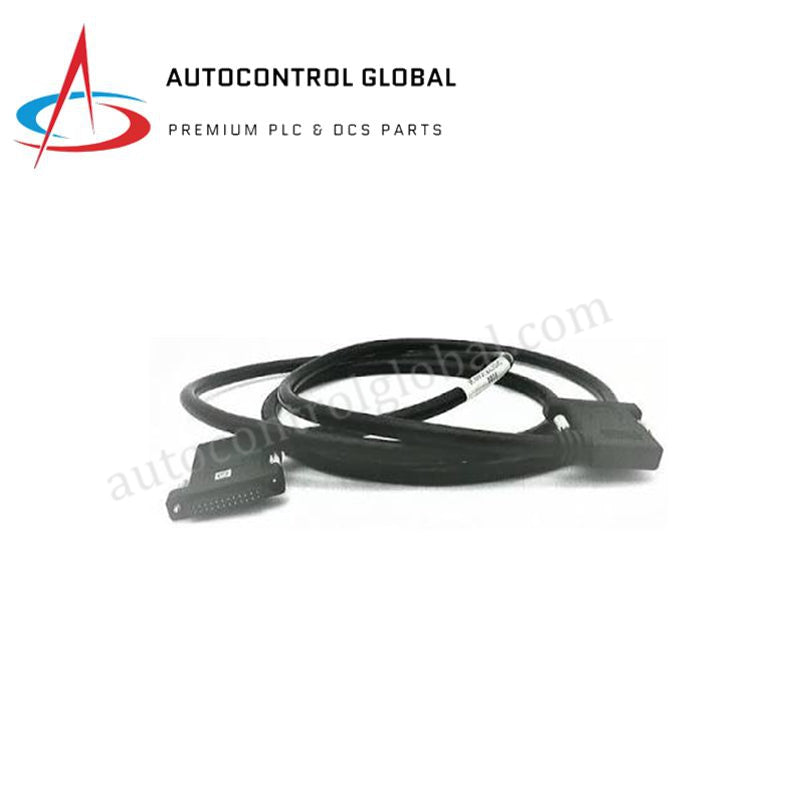

GE Fanuc IC693CBL328 E/A-Kabel für SPS der Serie 90-30

GE Fanuc IC693CBL328 Serie 90-30 E/A-Kabelbaugruppe

Die GE Fanuc IC693CBL328, auch als E/A-Kabelbaugruppe IC693CBL328 katalogisiert, dient als spezielle Hardwarekomponente für die hochdichte Führung diskreter und analoger Signale innerhalb von GE Fanuc-Netzwerken der Serie 90-30.

Hardwarespezifikationen

Skalierung der E/A-Dichte und Signalintegrität der Rückwandplatine

Die Kabelbaugruppe IC693CBL328 stellt Punkt-zu-Punkt-Verbindungswege bereit, die eine Skalierung der E/A-Dichte über in Racks montierte Automatisierungschassis der Serie 90-30 optimieren. Die mit einem rechtwinkligen 24-poligen Anschluss ausgestattete Schnittstelle reduziert den erforderlichen Einbauraum in Schaltschränken und gewährleistet gleichzeitig eine deterministische Signalübertragung zu den Feldklemmenblöcken. Die einzelnen 24-AWG-Leiter führen einen Dauerstrom von bis zu 1,2 A pro Stromkreis und gewährleisten so eine zuverlässige Spannungsversorgung für hochdichte digitale Ein- und Ausgänge. Darüber hinaus verhindern mechanisch codierte Steckverbinder eine falsche Pin-Ausrichtung während Wartungsarbeiten, schützen die Übertragungsgeschwindigkeit der Rückwandbuskommunikation und verhindern Signalübersprechen zwischen benachbarten E/A-Kanälen.

Häufig gestellte Fragen

F: Welchen Vorteil bietet der rechtwinklige 24-polige Steckverbinder der IC693CBL328 gegenüber Kabelausführungen mit geradem Steckverbinder? A: Der um 90 Grad abgewinkelte Steckverbinder benötigt nur 50,8 mm (2,0 Zoll) Freiraum in der Tiefe und ermöglicht dadurch das Schließen der Schaltschranktür bei Installationen mit beengten Platzverhältnissen, bei denen gerade Steckermodelle wie der IC693CBL315 mechanische Beeinträchtigungen verursachen würden.

F: Wie werden die einzelnen Feldsignale am nicht konfektionierten Ende der Kabelbaugruppe IC693CBL328 identifiziert? A: Das Kabel verwendet eine farbige Isolierung in Kombination mit schwarzen Kennzeichnungsstreifen an den einzelnen 24-AWG-Leitungen, um eine eindeutige Identifizierung und den Anschluss an Feldklemmenleisten oder TBQC-Schnittstellenplatten zu ermöglichen.

F: Kann die IC693CBL328 induktive Feldlasten mit hoher Stromaufnahme direkt schalten? A: Jeder Leiter ist für einen maximalen Strom von 1,2 A ausgelegt. Lasten, die diesen Grenzwert überschreiten, erfordern zwischengeschaltete Relais, um eine thermische Schädigung der Kabelbaugruppe und der Steckerkontakte zu verhindern.

Richtlinien für die Feldinstallation

Führen Sie die IC693CBL328 durch eine dafür vorgesehene Kabelführung und halten Sie Abstand zu Hochspannungsleitungen von AC-Motoren, um elektromagnetische Störungen zu minimieren. Stellen Sie sicher, dass der minimale Biegeradius des Kabelmantels während der gesamten Leitungsführung im Schaltschrank eingehalten wird, um eine Belastung der Leiter zu verhindern.

Stecken Sie den rechtwinkligen 24-poligen Steckverbinder auf der SPS-Seite vollständig in den Modulanschluss und ziehen Sie die Befestigungsschrauben fest an, um einen gasdichten elektrischen Kontakt zu gewährleisten. Vergewissern Sie sich, dass der erforderliche Freiraum von 2,0 Zoll für die Steckertiefe nicht durch angrenzende Schaltschrankkomponenten blockiert wird.

Schließen Sie das Ende mit den freien Adern an Reihenklemmen auf einer DIN-Schiene an. Verwenden Sie dazu isolierte Aderendhülsen, die auf jeden 24-AWG-Leiter aufgecrimpt werden. Verbinden Sie die Schirmdrähte direkt mit der zentralen Erdungsschiene des Schaltschranks, um die Signalintegrität über die Feldleitungen hinweg zu gewährleisten.
