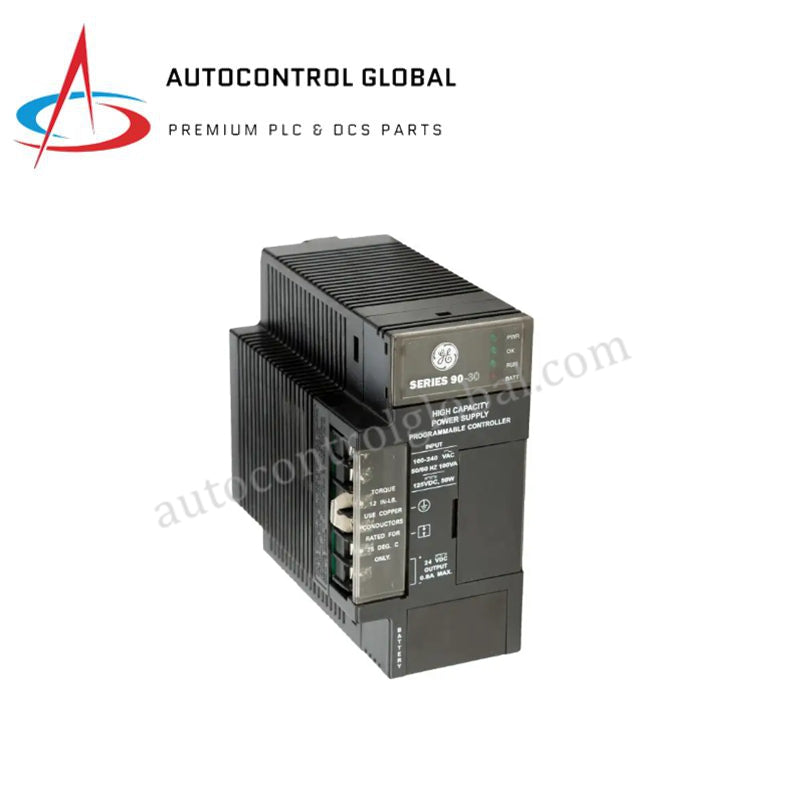

GE Fanuc IC693PWR330G Serie 90-30 Hochleistungsnetzteil

  • Manufacturer: GE Fanuc

  • Part Number: IC693pwr330G

  • Condition:New with Original Package

  • Product Type: Stromversorgungsmodule

  • Country of Origin: USA

  • Payment:T/T, Western Union

  • Shipping port: Xiamen

  • Warranty: 12 months

GE Fanuc IC693PWR330G Stromversorgungsmodul der Serie 90-30

Das GE Fanuc IC693PWR330G, auch als Hochleistungs-Stromversorgungsmodul IC693PWR330 katalogisiert, dient als dedizierte Hardwarekomponente zur Umwandlung der Netzspannung in geregelte Logikspannung innerhalb der SPS-Rückwandplatinen der GE Serie 90-30. Das Gerät arbeitet mit einem Eingangsspannungsbereich von 85 bis 264 VAC oder 100 bis 300 VDC und liefert eine Gesamtleistung von 30 W über drei galvanisch getrennte Ausgangsschienen. Es wird ausschließlich im äußerst linken Steckplatz der Basisplatine montiert, um die Logikbusse der Rückwandplatine und externe Sensorschleifen direkt zu versorgen.

Hardwarespezifikationen

Parameter Spezifikation
Modell IC693PWR330G
Marke GE Fanuc
Herkunft Thailand
Gewicht 0,6 kg (1,25 lbs)
Abmessungen 7,6 cm x 15,2 cm x 12,7 cm
Betriebstemperatur 0 bis 60 Grad C
Leistungsaufnahme 30 W maximale Gesamtausgangsleistung
Eingangsspannung 85 bis 264 VAC (47 bis 63 Hz) / 100 bis 300 VDC
+5-VDC-Ausgang Bis zu 30 W (Bereich 5,0 bis 5,2 VDC)
+24-VDC-Relaisausgang 5 bis 15 W (Bereich 24 bis 28 VDC)
Galvanisch getrennter +24-VDC-Ausgang Bis zu 20 W (Bereich 21,5 bis 28 VDC)
Einschaltstrom 4 A Spitze, Dauer 250 ms
Überbrückungszeit Größer oder gleich 20 ms

Leistungsverteilung auf dem Rückwandplatinenbus und Überstromschutz

Das IC693PWR330G überträgt die +5-VDC-Logikspannung direkt an den Rückwandplatinenbus der Serie 90-30 und trennt dabei die +24-VDC-Relais- und Feldstromkreise galvanisch. Der Überspannungsschutz löst an der +5-V-Schiene automatisch zwischen 6,4 VDC und 7,0 VDC aus, um empfindliche Mikroprozessorkarten vor Schäden zu schützen, während die Überstrombegrenzung aktiviert wird, wenn die gesamte Stromaufnahme der Rückwandplatine 7 A überschreitet. Durch die Aufrechterhaltung der Firmware-Flash-Kompatibilität mit älteren CPU-Modulen gewährleistet die Stromversorgung bei Spannungseinbrüchen eine Überbrückungszeit von 20 ms, um unerwartete Controller-Stopps zu vermeiden.

Häufig gestellte Fragen

F: Wo muss das IC693PWR330G in einer Basisplatine der Serie 90-30 positioniert werden?

A: Das Modul muss immer im dedizierten äußerst linken Steckplatz (Steckplatz 0) der Basisplatine der Serie 90-30 installiert werden, wo seine Kodierlaschen und Rückwandplatinenstifte mit dem Systemstrombus ausgerichtet sind.

F: Wie wird die interne Sicherung ersetzt, wenn sie durch eine Überspannung auf der Eingangsleitung durchgebrannt ist?

A: Techniker können die interne Eingangssicherung nach dem vollständigen Trennen der AC/DC-Netzversorgung von der vorderen Anschlussleiste direkt vor Ort erreichen und durch die GE-Katalogkomponente 44A724627-109 ersetzen.

F: Kann das IC693PWR330G mit Gleichspannung statt mit herkömmlicher Wechselstromversorgung betrieben werden?

A: Ja, die universelle Schaltnetzteil-Eingangsstufe akzeptiert eine Hochspannungs-Gleichspannung von 100 bis 300 VDC an denselben Klemmen, die auch für 120/240-VAC-Anschlüsse verwendet werden.

Richtlinien für die Installation vor Ort

Stellen Sie sicher, dass die Netzversorgung vollständig getrennt ist, bevor Sie die Eingangsverdrahtung an der Anschlussleiste an der Vorderseite des IC693PWR330G anschließen. Schieben Sie das Modul gerade in den äußerst linken Steckplatz der Basisplatine, bis die hinteren Rückwandplatinenstecker fest sitzen, und ziehen Sie anschließend die oberen und unteren Befestigungsschrauben an, um das Modul zu fixieren.

Schließen Sie die ankommenden Leiter für Phase, Neutralleiter und Schutzleiter mit Kupferdraht an, der für die Temperaturen in Industrieschaltschränken geeignet ist. Führen Sie die Leitungen getrennt von empfindlichen Ethernet- und Niederspannungs-I/O-Kabeln. Verbinden Sie einen starken Kupferdraht direkt vom Erdungspunkt des Anschlussblocks mit der Haupterdungsschiene des Systemgehäuses, um die Störfestigkeit zu maximieren und die internen Leistungsschalter bei transienten Spannungsspitzen zu schützen.
