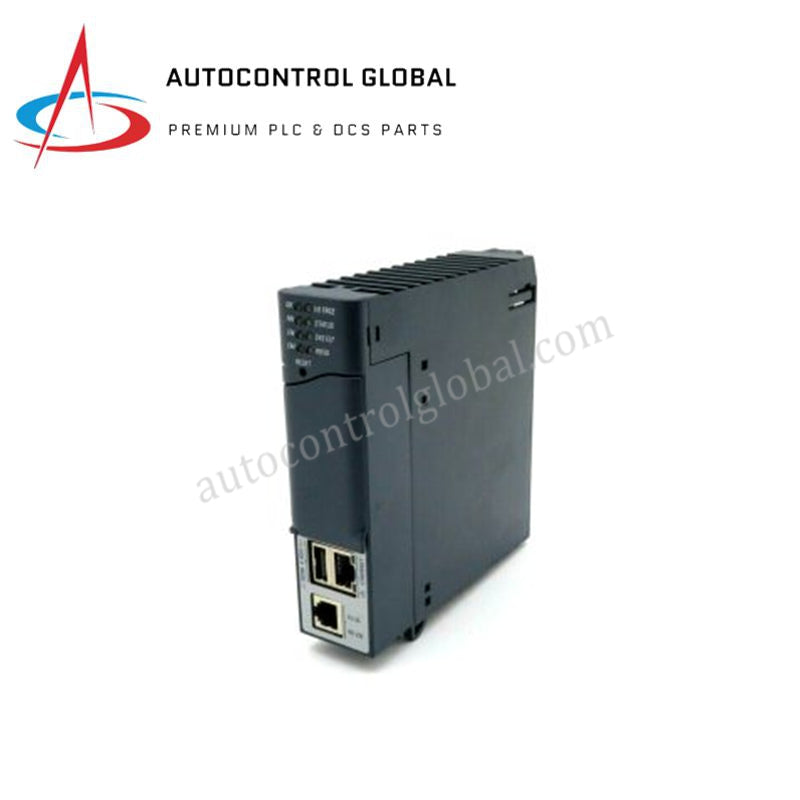

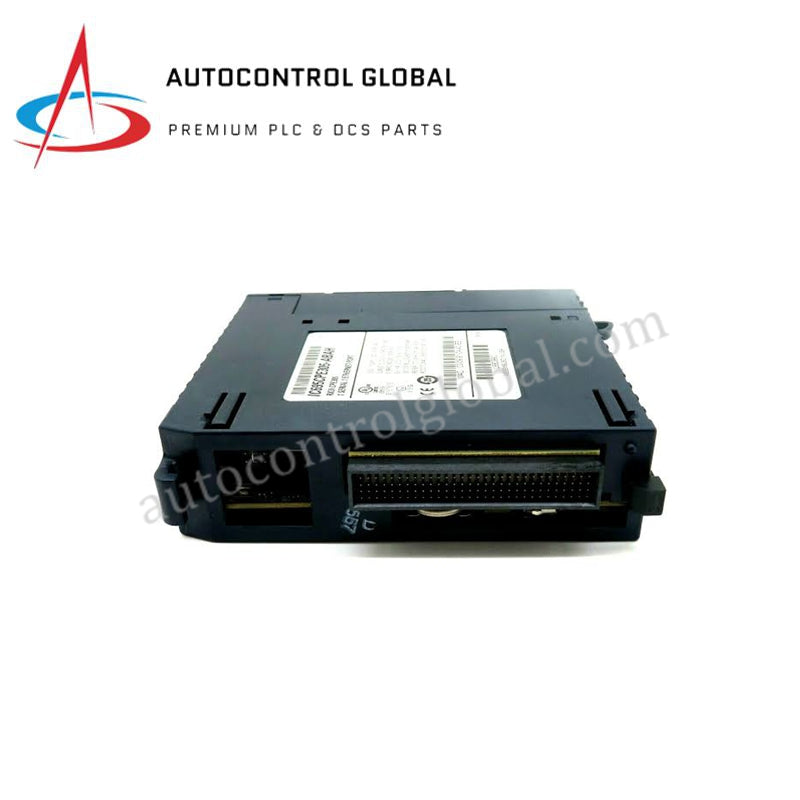

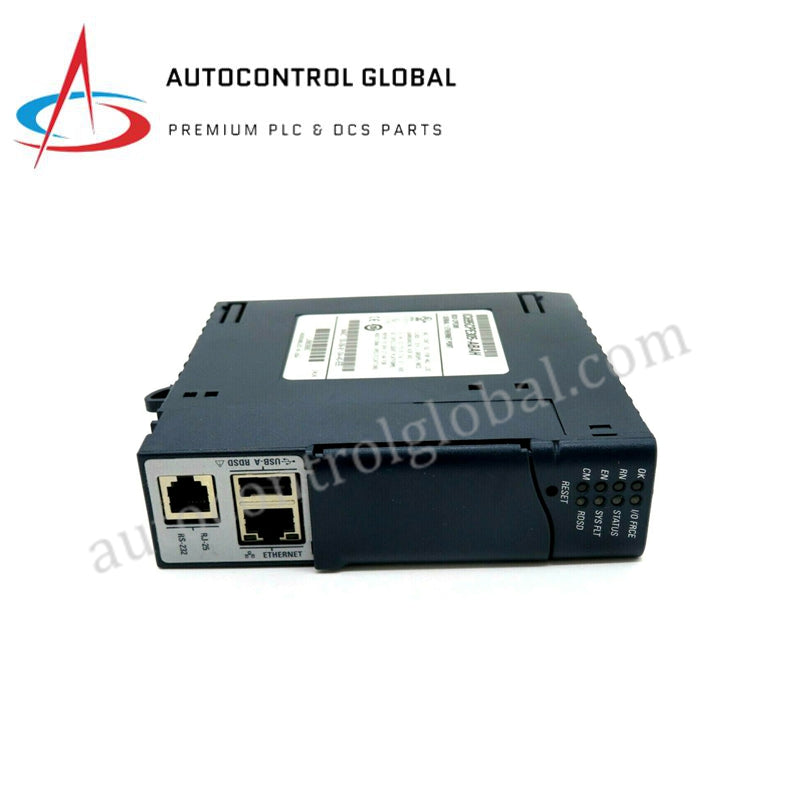

GE Fanuc IC695CPE305-ABAH PACSystems RX3i-CPU-Modul
Manufacturer: GE Fanuc
-
Part Number: IC695CPE305-ABAH
Condition：New with Original Package
Product Type: CPU-Prozessoren
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
GE Fanuc IC695CPE305-ABAH PACSystems RX3i-CPU-Modul
Konfiguriert für die Hochgeschwindigkeitsausführung von Logik und das Kommunikationsrouting in PACSystems-RX3i-Plattformen bietet das GE Fanuc IC695CPE305-ABAH (IC695CPE305-CPU-Modul) eine direkte physische/elektrische Ausführung.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | IC695CPE305-ABAH |
| Marke | GE Fanuc |
| Herkunft | USA |
| Gewicht | 1,64 kg |
| Abmessungen | 130 x 152 x 140 mm |
| Betriebstemperatur | 0 bis +60 °C |
| Leistungsaufnahme | 1 A bei +5 VDC und +3,3 VDC, 0,5 A bei +24 VDC |
| Prozessortakt | 1,1 GHz |
| Speicher | 5 MB SRAM-Anwenderspeicher, 10 MB Flash |
| Serielle Schnittstellen | RS-232, RS-485 |
| Ethernet-Schnittstelle | 10/100 Mbit/s RJ45 |
| Unterstützte Protokolle | Modbus-RTU-Slave, SNP, serielle E/A, SRTP, Ethernet Global Data |
| Rack-Kapazität | Unterstützt bis zu 8 lokale Racks |
| Programmausführung | Bis zu 512 Programmblöcke (max. Blockgröße 128 KB) |
Kommunikationsgeschwindigkeit des Backplane-Busses, Lizenzen und deterministische Netzwerke
Das GE Fanuc IC695CPE305-ABAH integriert einen 1,1-GHz-PowerPC-Prozessorkern, der direkt an die RX3i-PCI-Backplane-Busarchitektur angebunden ist, und optimiert die Skalierung der E/A-Dichte über bis zu 8 lokale Erweiterungsracks. Deterministische serielle Kommunikationspfade arbeiten über die integrierten RS-232- und RS-485-Schnittstellen und führen Modbus-RTU- und SNP-Protokolle aus, ohne die Logikzykluszeiten zu beeinträchtigen. Die Flash-Kompatibilität der Firmware über die Backplane-Steckplätze hinweg gewährleistet die synchrone Ausführung von bis zu 512 Programmblöcken bei gleichzeitiger Ethernet-Hintergrundkommunikation über SRTP- und EGD-Protokolle.
Häufig gestellte Fragen
F: Welche Batteriemodule sind mit dem IC695CPE305-ABAH zur SRAM-Sicherung kompatibel?
A: Das Modul unterstützt die Lithium-Smart-Batterie IC695ACC302, das Zusatzbatteriemodul der Serie 90-30 IC693ACC302 und das Smart-Knopfzellenbatteriepack IC698ACC701, um den flüchtigen Programmspeicher bei vollständiger Abschaltung der Stromversorgung zu erhalten.
F: Wie schnell erfolgt die Umschaltung bei einem redundanten Rack für diesen Prozessor?
A: Die Umschaltung erfolgt innerhalb von maximal einem Logikscanzyklus bei einer minimalen Hardware-Reaktionszeit von 3,133 ms.
F: Aus welchen Versorgungsschienen des RX3i-Backplanes bezieht das CPU-Modul seinen Strom?
A: Der Prozessor bezieht 1 A aus den kombinierten Backplane-Versorgungsleitungen +5 VDC und +3,3 VDC sowie 0,5 A aus der zusätzlichen Versorgungsschiene +24 VDC.
Richtlinien für die Installation vor Ort
- Trennung der Systemstromversorgung: Stellen Sie sicher, dass alle Hauptstromzuführungen zum universellen RX3i-Backplane vor dem Einsetzen oder Entfernen des CPU-Moduls spannungsfrei geschaltet sind.
- Gehäuseausrichtung: Richten Sie die rückseitigen Modulstecker an Steckplatz 0 oder Steckplatz 1 des universellen Backplanes der IC694CHS-Serie aus und drücken Sie das Modul fest an, bis die Verriegelung es sicher fixiert.
- Erdungsanschluss: Verbinden Sie einen Kupfererdungsleiter mit großem Querschnitt direkt vom Erdungsanschluss des RX3i-Rackrahmens mit der Haupterdungsschiene des Systemschranks.
- Abschirmung der seriellen Kabel: Schließen Sie die Drain-Adern der RS-232- und RS-485-Kommunikationskabel an die dafür vorgesehenen Erdungsklemmen des Schranks an, um die Einkopplung elektromagnetischer Störungen in die seriellen Kanäle zu verhindern.
- Installation des Batteriepacks: Verbinden Sie den Batterieanschluss der IC695ACC302 oder IC698ACC701 vor dem Einschalten der Backplane-Stromversorgung mit dem Anschluss auf der Modulfrontplatte, um die unterbrechungsfreie NVRAM-Sicherung zu gewährleisten.
