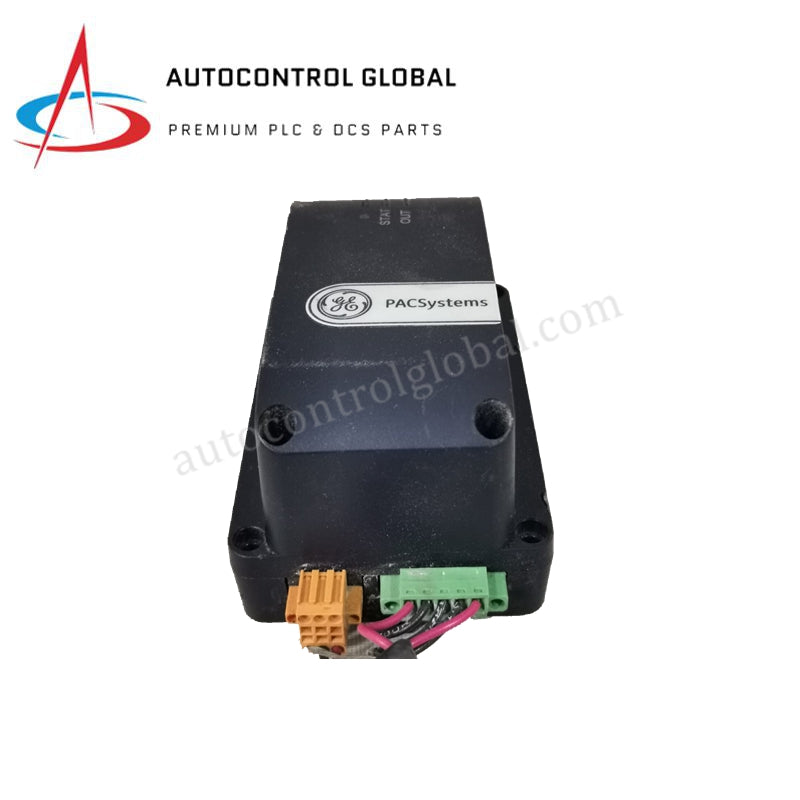

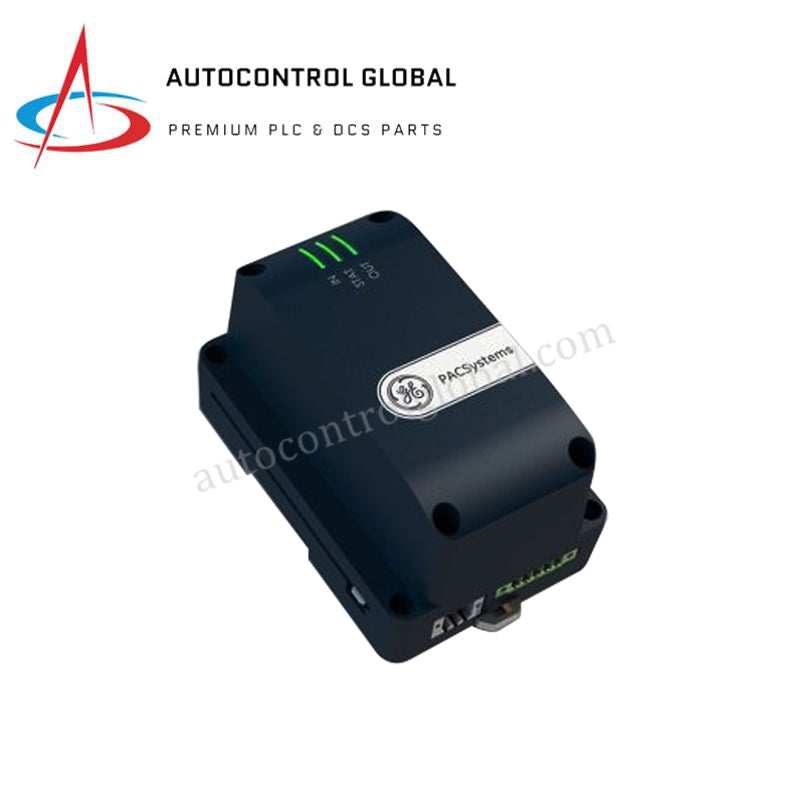

GE IC695ACC413-AA PACSystems RX3i-Energiepaketmodul
Manufacturer: GE Fanuc
-
Part Number: IC695ACC413-AA
Condition：New with Original Package
Product Type: Stromversorgungsmodule
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
GE IC695ACC413-AA PACSystems RX3i-Energiepaketmodul
Das GE IC695ACC413-AA, auch als Energiepaketmodul IC695ACC403-AA katalogisiert, dient innerhalb der PACSystems-RX3i-Plattformen als dedizierte Hardwarekomponente zur Speichererhaltung durch Notstromversorgung und zur Überwachung redundanter Versorgung.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | IC695ACC413-AA (Basismodell: IC695ACC403-AA) |
| Marke | GE |
| Herkunft | USA |
| Gewicht | 0,35 kg (0,77 lbs) |
| Abmessungen | 100 mm x 80 mm x 20 mm |
| Betriebstemperatur | -40 °C bis +70 °C |
| Leistungsaufnahme | Ungefähr 0,2 A bei +5 VDC |
| Speichertechnologie | Wartungsfreier Superkondensator (batteriefrei) |
| Nenneingangsspannung | 24 VDC |
| Ladezeit | Weniger als 3 Minuten bis zur vollständigen Ladung |
| Isolationsspannung | 1500 V RMS zwischen Eingang und Backplane-Logik |
| Diagnoseanzeigen | LEDs an der Frontblende für Status von Stromversorgung, Fehler und Redundanz |
| Systemkompatibilität | PACSystems RX3i (CPE330-, CPE400-CPU-Controller) |
Deterministische Integration von Backplane und Controller-Stromversorgung
Ingenieure integrieren das GE IC695ACC413-AA in PACSystems-RX3i-Rackbaugruppen, um bei einer Unterbrechung der Primärversorgung eine sofortige Entladung des Superkondensators zu den Speichereinheiten sicherzustellen. Die integrierte Ladeschaltung lädt sich an 24-VDC-Schienen in weniger als 3 Minuten vollständig auf, ohne die Kommunikationsgeschwindigkeit des Backplane-Busses zu beeinträchtigen oder die Echtzeit-Ausführungsschleifen zu verzögern. Die Aufrechterhaltung persistenter Zustände des flüchtigen RAMs und der Systemuhr-Timer verhindert Datenverluste und gewährleistet gleichzeitig vollständige Firmware-Flash-Kompatibilität mit den CPE330- und CPE400-CPU-Modulen.
Häufig gestellte Fragen
F: Wie unterscheidet sich die Superkondensatortechnologie von herkömmlichen Lithium-Speicherbatterien?
A: Die Superkondensatortechnologie ermöglicht schnelle Ladezyklen und die Speichererhaltung ohne chemische Alterung. Dadurch entfallen die planmäßigen Wartungsintervalle und Entsorgungsanforderungen, die mit herkömmlichen Lithiumbatterien verbunden sind.
F: Woran erkennt man, dass das Modul vollständig betriebsbereit geladen ist?
A: Die integrierte Diagnose-LED-Anzeige aktiviert eine spezielle Statusleuchte, sobald die internen Ladewerte die betrieblichen Mindestanforderungen überschreiten. Damit wird signalisiert, dass die RAM-Erhaltung aktiv ist.
Richtlinien für die Installation vor Ort
Montieren Sie das Modul im vorgesehenen Steckplatz neben der RX3i-CPU oder dem Stromversorgungsmodul im Chassis. Stellen Sie sicher, dass sämtliche Backplane-Stromanschlüsse vor dem Einsetzen des Moduls spannungsfrei sind, um Lichtbogenbildung an den Kantensteckverbindern zu vermeiden. Verlegen Sie die 24-VDC-Hilfsladeleitungen mit geschirmten verdrillten Adernpaaren und verbinden Sie den Kabelschirm mit der Erdungsschiene des Schaltschranks, um die Einkopplung transienter Störungen in Niederspannungs-Logikschaltungen zu verhindern.
