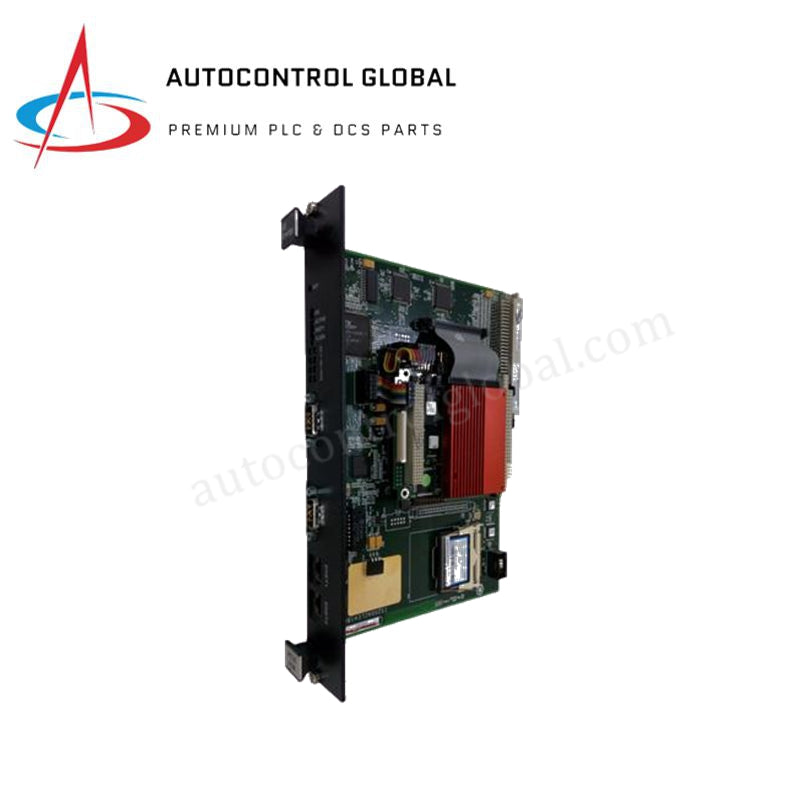

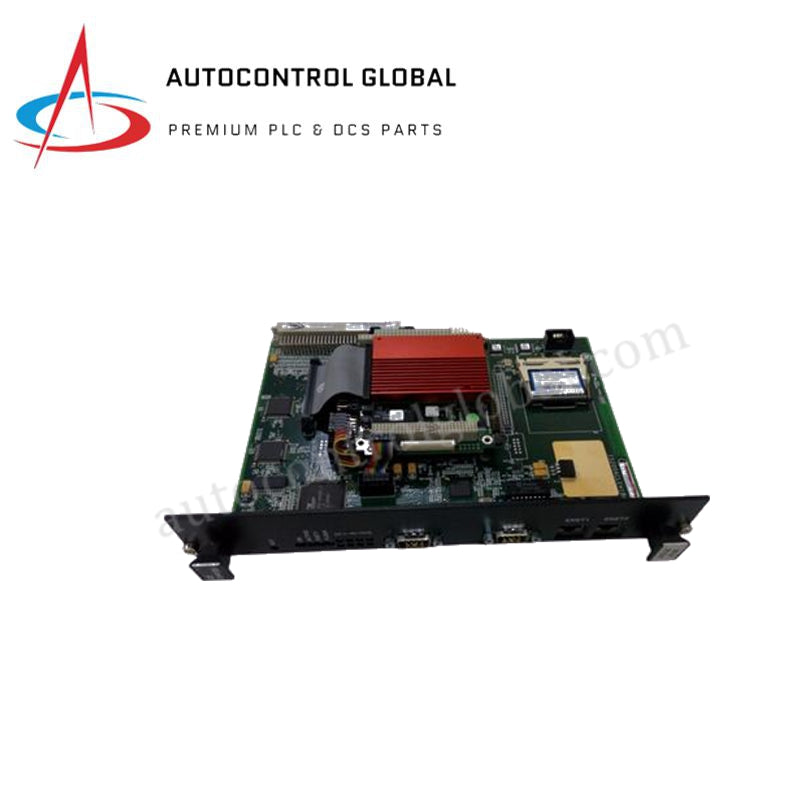

GE IS200ACLEH1BCB Mark VIe Anwendungskontrollschicht-Modul
Manufacturer: GE Fanuc
-
Part Number: IS200ACLEH1BCB
Condition：New with Original Package
Product Type: Anwendungssteuerungsmodul
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
GE IS200ACLEH1BCB Application Control Layer Modul
Das GE IS200ACLEH1BCB, auch katalogisiert als das GE IS200ACLEH1B Application Control Layer Modul, fungiert als dedizierte Hardwarekomponente für die Ausführung von anwendungsspezifischer Logik, Signalweiterleitung und deterministischer Netzwerkschnittstellen innerhalb der Mark VIe Turbinensteuerungsplattformen.
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | IS200ACLEH1BCB |
| Marke | General Electric (GE / GE Fanuc) |
| Herkunft | USA |
| Gewicht | 0,8 kg |
| Abmessungen | 14,75 cm x 9,50 cm x 3,50 cm |
| Betriebstemperatur | -40 bis +70 °C |
| Stromverbrauch | Versorgung über 28 VDC nominal vom Mark VIe Backplane |
| Funktionale Kategorie | Application Control Layer Board (ACLE) |
| Kommunikationsanschlüsse | 100 Mbps Ethernet unter Verwendung des Ethernet Global Data (EGD) Protokolls |
| Diagnose | Kontinuierlicher Selbsttest, Hardware-Watchdog-Timer und Status-LEDs |
| Relative Luftfeuchtigkeit | 5 bis 95 % RH, nicht kondensierend |
Industrielle deterministische Netzwerkleistung
Das Application Control Layer Modul nutzt spezielle interne Firmware-Flash-Kompatibilität, um hochdichte Kommunikationsdaten über deterministische EtherNet/IP- und EGD-Netzwerke zu verarbeiten. Folglich stabilisiert das Modul die Backplane-Bus-Kommunikationsgeschwindigkeit über Multi-Rack-Steuerungsarchitekturen hinweg. Die interne Architektur entspricht den Hardware-Revision-Grenzen, um eine vorhersehbare Skalierung der I/O-Dichte bei hoher Prozessorauslastung zu gewährleisten. Diese spezialisierte Netzwerkstruktur ermöglicht es dem Modul, zeitkritische Turbinensteuerungsalgorithmen ohne Datenverluste zu routen und somit eine synchrone Kommunikation zwischen dem zentralen Steuerprozessor und verteilten industriellen Feldhardware-Schnittstellen aufrechtzuerhalten.
Häufig gestellte Fragen
F: Wie reagiert die Hardware bei Ausfall während des Backplane-Kommunikationsverlusts? A: Die integrierten Hardware-Watchdog-Timer überwachen kontinuierlich die Datenrahmenrate auf dem Backplane. Wenn die Kommunikation über vordefinierte Millisekunden-Schwellenwerte hinaus ausfällt, versetzt das Modul automatisch alle lokalen Ausführungsschleifen in einen vorbestimmten sicheren Abschaltzustand.
F: Welche mechanische Ausrichtungsbeschränkung gilt bei der Rack-Integration? A: Das Modul nutzt passive thermische Konvektion über seine integrierten Wärmeleitpfade. Daher müssen Techniker die Platine vertikal im Mark VIe Gehäuse montieren, um eine ausreichende Luftzirkulation über die zentralen Verarbeitungskomponenten sicherzustellen.
F: Unterstützt die Platine eine Online-Firmware-Wiederherstellung oder Laufzeit-Hot-Swaps? A: Nein, diese Verarbeitungskomponente erlaubt keinen Laufzeit-Austausch. Techniker müssen die 28 VDC Backplane-Stromversorgung vollständig trennen, bevor sie das Modul herausziehen oder einsetzen, um elektrische Lichtbögen an den Datenkontaktstellen zu vermeiden.
Feldinstallationsrichtlinien
Techniker müssen strikt die Sicherheitsprotokolle gegen elektrostatische Entladung (ESD) einhalten, bevor sie die statisch geschützte Verpackung dieser Leiterplatte öffnen. Erdungsarmbänder müssen direkt mit dem blanken Metallrahmen des Gehäuses verbunden werden, um statische Ladungen abzuleiten. Beim Einbau der Platine in den vorgesehenen Chassis-Slot müssen Ingenieure die vollständige physische Ausrichtung mit den oberen und unteren Führungsschienen überprüfen.
Schieben Sie das Modul fest, bis die Backplane-Steckverbinder vollständig einrasten, und ziehen Sie dann die Befestigungsschrauben an, um die Einheit gegen Vibrationen der Industrieturbine zu sichern. Die Verlegewege der 100 Mbps Ethernet-Kabel müssen getrennten Kabelkanälen folgen, fern von Hochspannungs-Motorversorgungsleitungen, um elektromagnetische Signalverzerrungen zu minimieren. Stellen Sie sicher, dass alle Ableitungsdrähte sauber am zentralen Erdungsschienenbus des Gehäuses enden.
