GE IS200EROCH1AED Mark VIe Notfall-Relais-Ausgangs-Terminalplatte

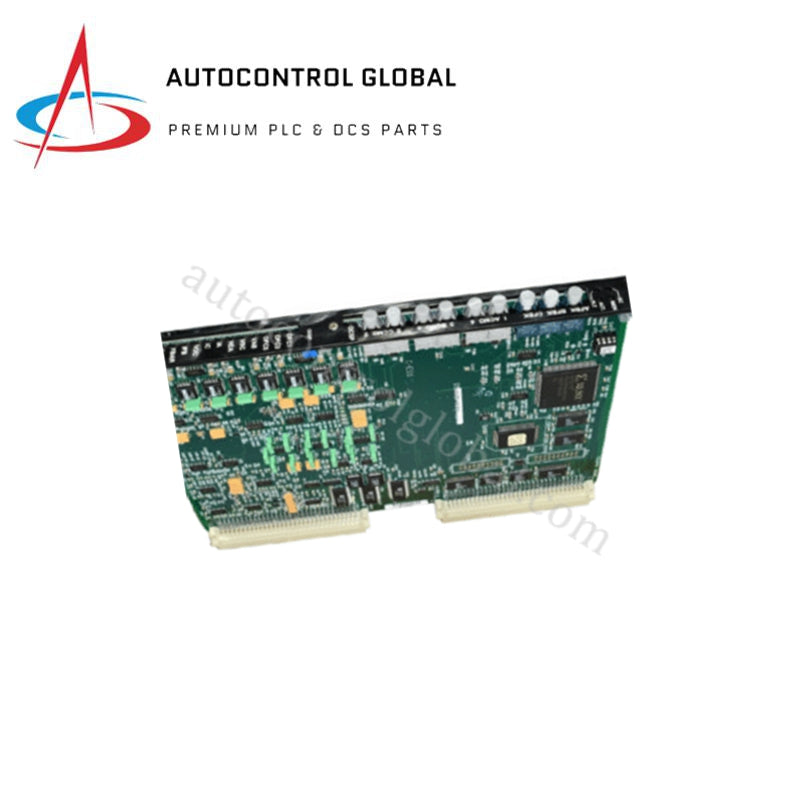

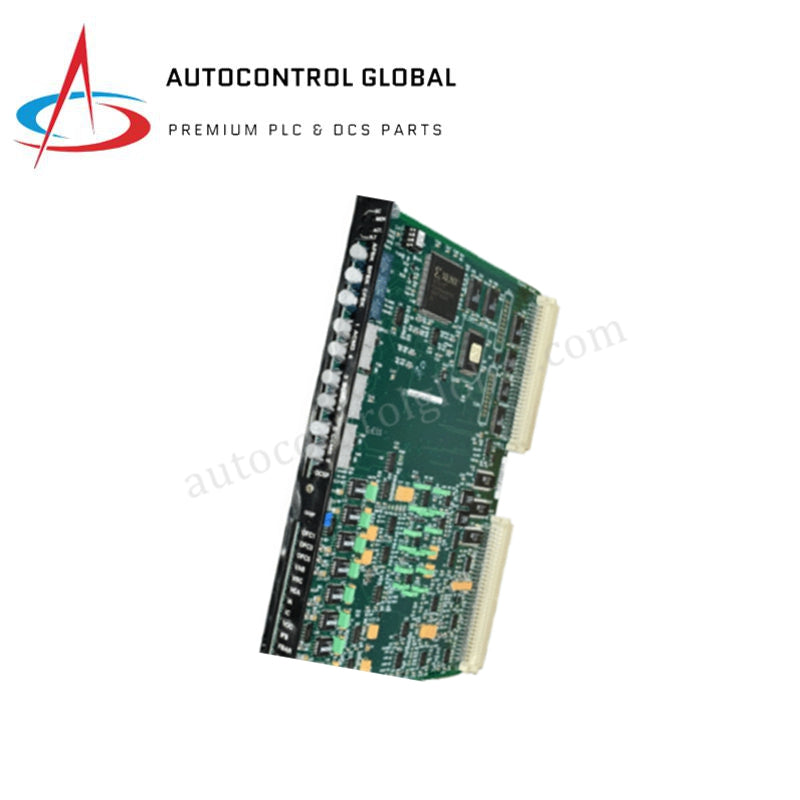

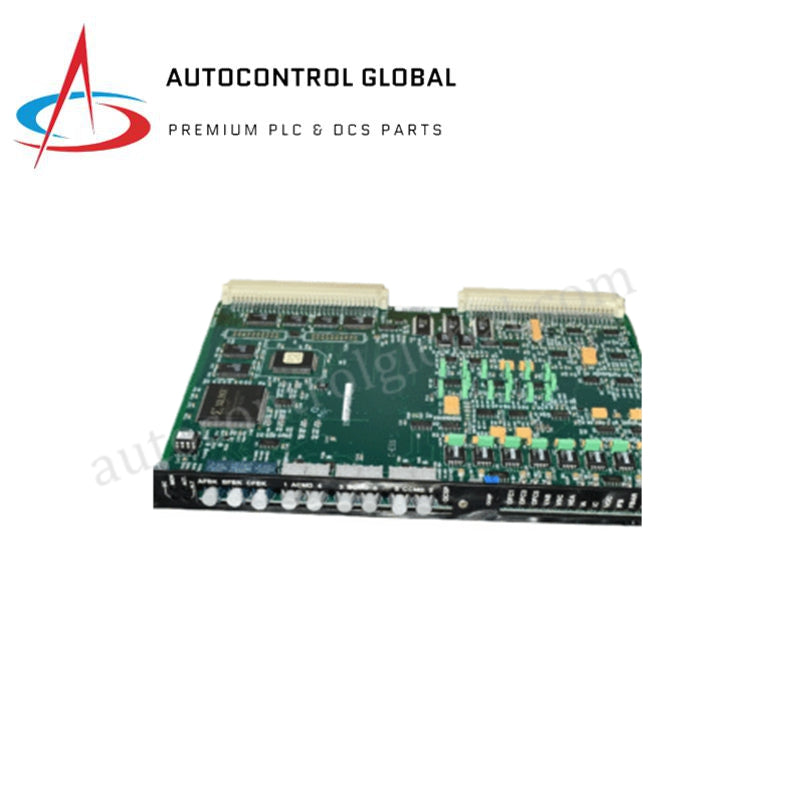

GE IS200EROCH1AED Notfall-Relais-Ausgangs-Terminalplatine

Die GE IS200EROCH1AED dient als primäre IS200EROC Notfall-Relais-Ausgangs-Terminalplatine, die zur Ausführung kritischer Notfall-Auslöselogik in Mark VI- und Mark VIe-Plattform-Steuerungssystemen verwendet wird.

Suffix-Aufschlüsselung & Modellmatrix

• IS200: Standardbezeichnung für die Serie und ursprüngliche Herstellungsreihe.
• EROC: Funktionskennzeichnung, die die Konfiguration der Emergency Relay Output Card angibt.
• H1: Kennzeichnet die Hardware-Generation der Turbinensteuerungsserie.
• AED: Gibt die Varianten- und Revisionsstufe der Platinenkonfiguration für Störfestigkeit und Relaisansteuerungsoptimierung an.

Hardware-Spezifikationen

Profinet / EtherNet/IP Deterministische Netzwerke & Firmware-Kompatibilität

Die IS200EROCH1AED fungiert als Schnittstelle für hochzuverlässige Notfall-Auslösesignale und arbeitet innerhalb deterministischer Steuerungsschleifen, bei denen Zeitpräzision entscheidend ist. Die Platine ist so ausgelegt, dass sie die Firmware-Flash-Kompatibilität mit zugehörigen I/O-Packs wie dem IS220TBTx gewährleistet, um sicherzustellen, dass die Relaisansteuerungslogik den definierten System-Backplane-Kommunikationsgeschwindigkeitsstandards entspricht. Das Schaltungsdesign beinhaltet Überspannungsschutz und Rauschfilterung, um die Signalqualität gegenüber elektromagnetischen Störungen (EMI), die in Hochspannungs-Turbinenumgebungen häufig auftreten, zu erhalten. Dabei werden sowohl einfache als auch redundante Architekturen unterstützt, ohne die Diagnose-Reaktionszeiten zu beeinträchtigen.

Häufig gestellte Fragen

F: Unterstützt diese Terminalplatine Hot-Swapping während des laufenden Betriebs?

A: Die Platine selbst ist eine passive Terminalkomponente; Hot-Swapping erfordert jedoch zuerst das Entfernen des zugehörigen I/O-Packs. Vor dem Entfernen oder Einsetzen der Platine muss die Feldversorgung abgeschaltet werden, um eine versehentliche Aktivierung von Notfall-Auslösespulen oder Relaiswicklungen zu verhindern.

F: Wie werden Unterbrechungs- und Kurzschlusszustände erkannt?

A: Die Platine überwacht kontinuierlich die Relaiswicklungs-Kontinuität. Diese Daten werden an das Host-I/O-Pack übertragen, das Diagnosen zur Erkennung von Fehlern im Wicklungskreis oder in der Feldverdrahtung durchführt und so eine Echtzeit-Überwachung des Schutzkreises ermöglicht.

Feldinstallationsrichtlinien

• Mechanische Montage: Befestigen Sie die Platine im Mark VI/VIe-Steuerungspanel mit den werkseitig vorgesehenen Befestigungslöchern. Stellen Sie sicher, dass alle Erdungsverbindungen fest angezogen sind, um effektive Chassis-zu-Masse-Rückführwege zu gewährleisten.
• Erdung und Abschirmung: Verbinden Sie alle Kabelabschirmungen mit den Erdungsbolzen auf der Terminalplatine. Vermeiden Sie Erdungsschleifen, indem Sie eine einheitliche Einzelpunkt-Erdung für alle Feldsignalverdrahtungen einhalten.
• Verdrahtungsintegrität: Verwenden Sie geschirmte verdrillte Adern für Feldgeräteanschlüsse. Stellen Sie sicher, dass alle Anschlussklemmen gemäß den industriellen Standards angezogen sind, um hochwiderständige Kontaktstellen zu vermeiden, die zu intermittierendem Relaisverhalten führen könnten.
• Systemüberprüfung: Messen Sie vor dem Einschalten der Feldversorgung die Ausgangsspannung an den Klemmenblöcken, um die Übereinstimmung mit den Geräteanforderungen zu bestätigen. Validieren Sie den Status der Schleifendiagnose über die Systemsteuerungsschnittstelle, um sicherzustellen, dass das I/O-Pack die Platinenkonfiguration erkennt.
