GE IS200TCATH1ABA Mark VI/VIe Auslöse-Kontakteingangsanschlussplatine
GE IS200TCATH1ABA Mark VI/VIe Auslöse-Kontakteingangsanschlussplatine
GE IS200TCATH1ABA Mark VI/VIe Auslöse-Kontakteingangsanschlussplatine
/ 3

GE IS200TCATH1ABA Mark VI/VIe Auslöse-Kontakteingangsanschlussplatine

  • Manufacturer: GE Fanuc

  • Part Number: IS200TCATH1ABA

  • Condition:New with Original Package

  • Product Type: Digitale Eingabemodule

  • Country of Origin: USA

  • Payment:T/T, Western Union

  • Shipping port: Xiamen

  • Warranty: 12 months

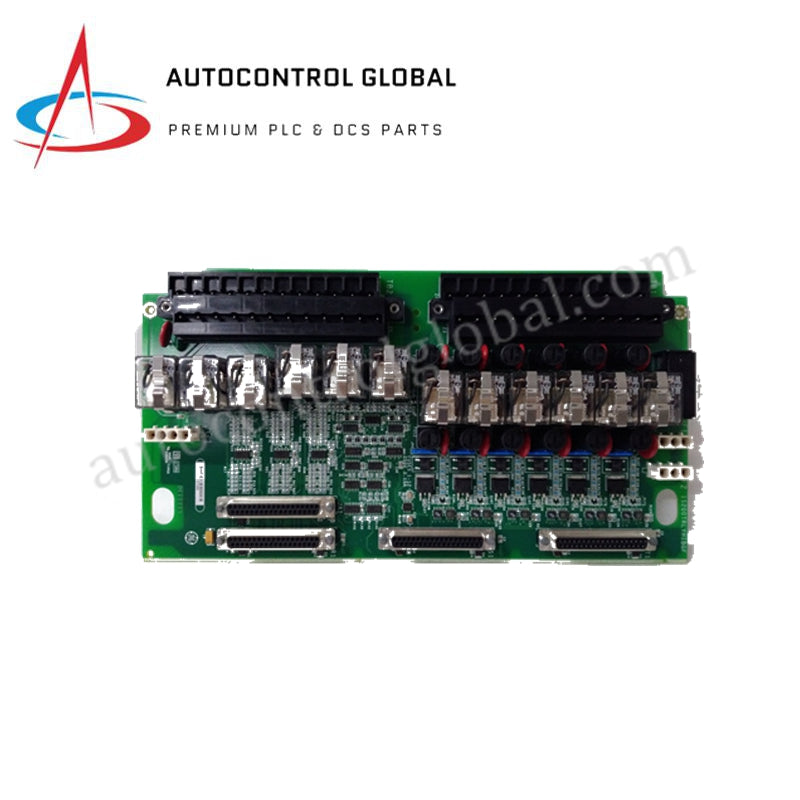

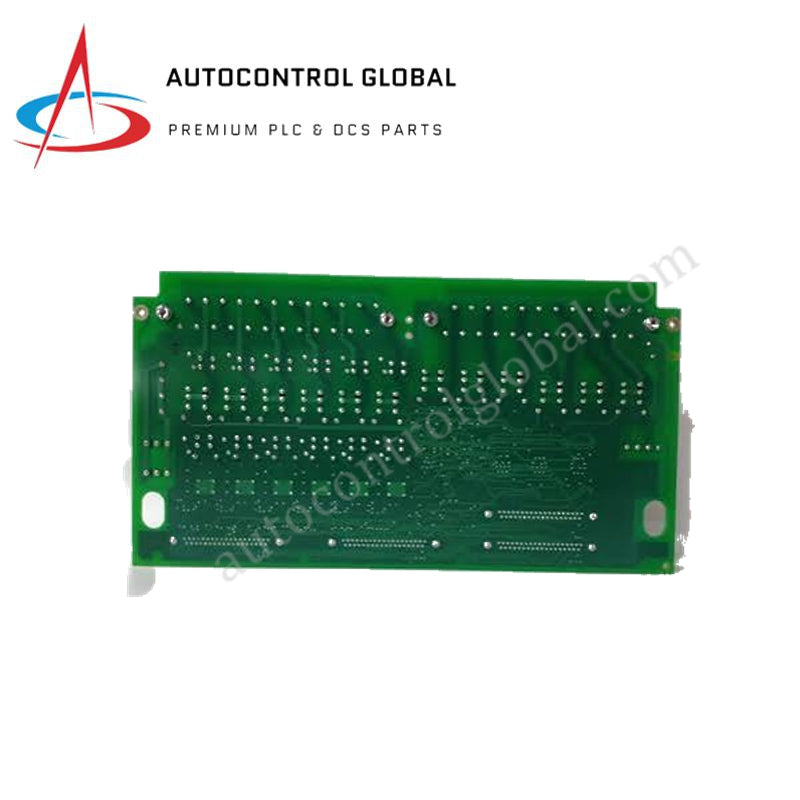

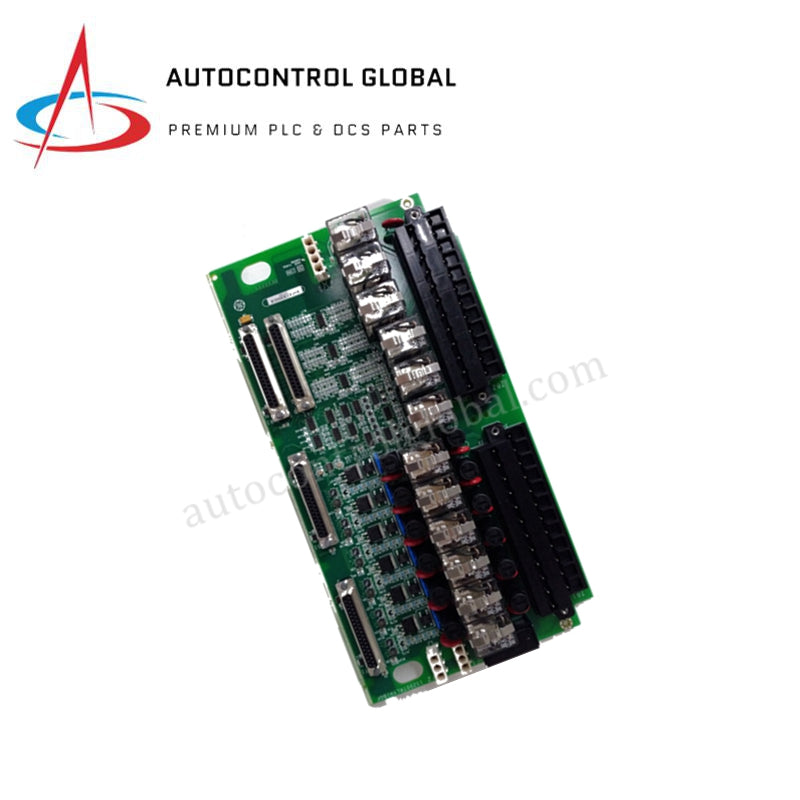

GE IS200TCATH1ABA Trip-Kontakteingangsplatine

Konfiguriert für die hochzuverlässige Erfassung von Trip-Kontakten in Mark VI- und Mark VIe-Netzwerkplattformen bietet die GE IS200TCATH1ABA (IS200TCATH1 Trip-Kontakteingangsplatine) eine direkte physische/elektrische Ausführung.

Suffix-Aufschlüsselung & Modellmatrix

  • IS200: Standardbezeichnung für die Produktserie und den inländischen Herstellungsort.
  • TCAT: Funktionskennzeichnung für die Konfiguration der Trip-Kontakteingangsplatine.
  • H1: Kennzeichnet die Hardware-Generation der Mark VI-Serie.
  • ABA: Gibt die Revisionsstufe an, die die Struktur- und Schnittstellendesignkonfiguration der Platine beschreibt.

Hardware-Spezifikationen

Parameter Spezifikation
Modell IS200TCATH1ABA
Marke GE
Herkunft USA
Gewicht 0,8 kg
Abmessungen 130 mm x 25 mm x 250 mm
Betriebstemperatur -40 °C bis +70 °C
Stromverbrauch Passiv, lastabhängig
E/A-Typ 12-Kanal Trip-Kontakteingang
Isolierung Kanal-zu-Kanal / Kanal-zu-Erde

Profinet / EtherNet/IP deterministische Netzwerke & Firmware-Kompatibilität

Die IS200TCATH1ABA dient als primäre Terminalschnittstelle für sicherheitskritische Trip-Logik innerhalb deterministischer Steuerungsnetzwerke. Sie stellt sicher, dass Statusdaten von Turbinen-Trip-Kontakten mit minimaler Latenz zu den Mark VI/VIe I/O-Packs gelangen und unterstützt so die zeitlichen Anforderungen von Hochgeschwindigkeitsschutzsystemen. Die Platinenarchitektur ist für Firmware-Flash-Kompatibilität mit aktuellen I/O-Pack-Generationen ausgelegt, was eine nahtlose Integration ermöglicht, ohne die Gesamtgeschwindigkeit der Backplane-Bus-Kommunikation zu beeinträchtigen. Zusätzlich nutzt die Platine hochstörfestes Filter- und Überspannungsschutzdesign, um die Signalstabilität in Umgebungen mit erheblicher elektromagnetischer Störung zu gewährleisten, sodass Logikzustände auch bei transienten elektrischen Ereignissen korrekt verarbeitet werden.

Häufig gestellte Fragen

F: Kann die IS200TCATH1ABA in redundanten Steuerungsarchitekturen verwendet werden?

A: Ja, diese Terminalplatine ist sowohl mit einfachen als auch mit redundanten Mark VI/VIe-Konfigurationen kompatibel. In redundanten Systemen ermöglicht sie die parallele Erfassung von Trip-Statussignalen, sodass die Trip-Logik von mehreren Prozessoren gleichzeitig für fehlertoleranten Betrieb ausgeführt werden kann.

F: Wie unterstützt die Platine die Diagnoseüberwachung?

A: Die Platine stellt die erforderliche Schaltung zur Erkennung von Unterbrechungen und Kurzschlüssen an den feldseitigen Kontakteingängen bereit. Diese Diagnosezustände werden an das Host-I/O-Pack (z. B. IS220TBTx) übermittelt, das den Zustand des gesamten Kreises überwacht und Statusmeldungen an die Hauptsteuerung weitergibt.

Feldinstallationsrichtlinien

  • Mechanische Montage: Installieren Sie die Platine im Mark VI/VIe-Steuerungspanel mit den vorgesehenen Montageschienen. Stellen Sie sicher, dass das Gehäuse eine saubere, niederohmige Erdverbindung bietet, um eine effektive Überspannungsunterdrückung zu gewährleisten.
  • Abschirmungspraktiken: Verbinden Sie alle Schirmungen der Signalkabel mit den Erdungsbolzen auf der Terminalplatine. Sorgen Sie für eine konsistente Einzelpunkt-Erde, um Störkopplungen von externen Feldquellen zu minimieren.
  • Abschluss und Verkabelung: Verwenden Sie für alle Trip-Kontakteingänge geeignete, geschirmte verdrillte Leiter. Ziehen Sie die Schrauben der Klemmenblöcke mit dem vom Hersteller empfohlenen Drehmoment an, um langfristige Signalstabilität zu gewährleisten und anschlussbedingte Fehler zu vermeiden.
  • Stromversorgung und Überprüfung: Stellen Sie sicher, dass die externe 24 VDC-Feldstromversorgung ordnungsgemäß isoliert und abgesichert ist, bevor Sie sie anschließen. Überprüfen Sie den Betrieb jedes Kanals, indem Sie den Eingangsstatus über die Steuerungssystem-Schnittstelle kontrollieren, um korrekte Zuordnung und Polarität sicherzustellen.
