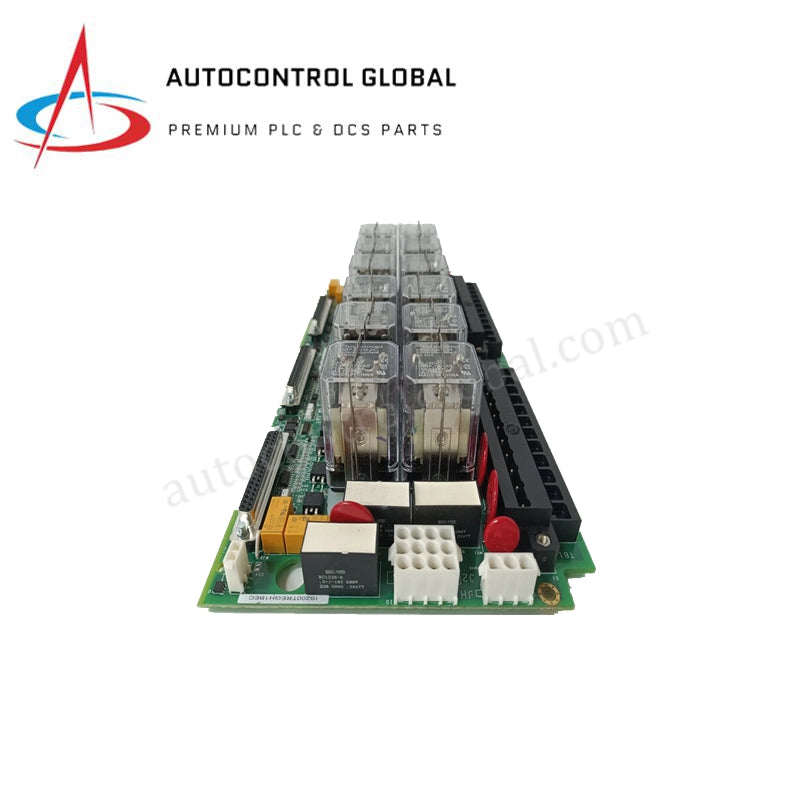

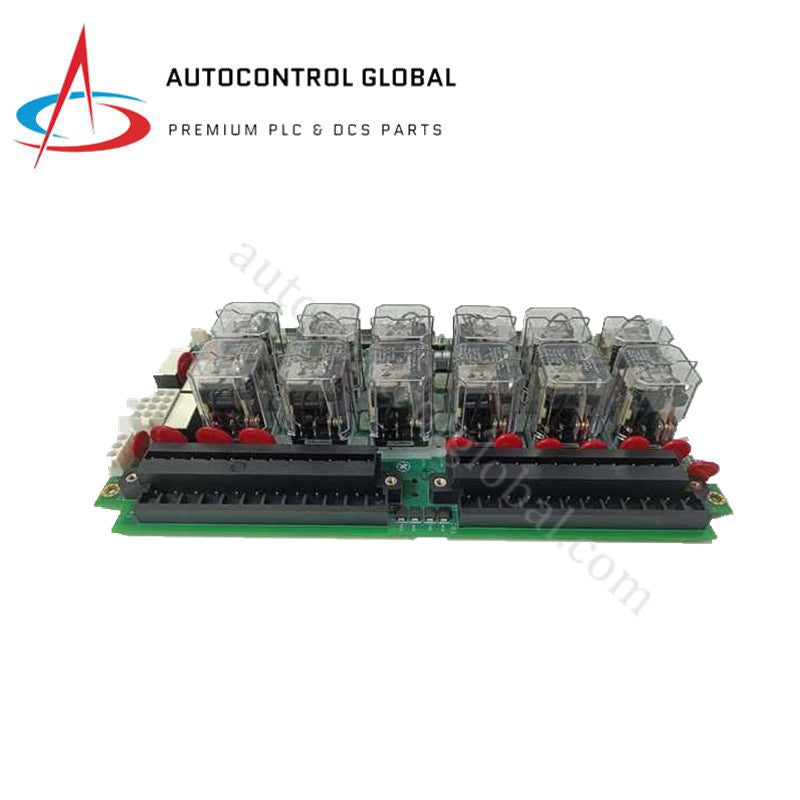

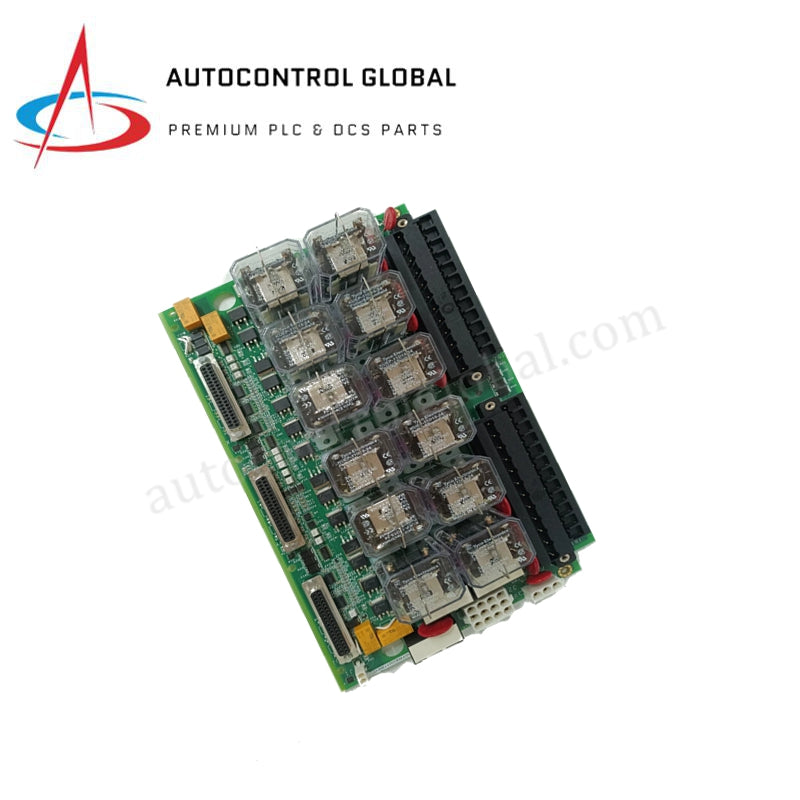

GE IS200TREGH1B Mark VI/VIe Not-Aus-Auslöse-Terminalplatte

GE IS200TREGH1B Not-Aus-Relaisanschlussplatine

Die GE IS200TREGH1B, auch als IS200TREGH1B Trip-Relais-Anschlussplatine katalogisiert, fungiert als dedizierte Hardwarekomponente zur Beendigung und Aufbereitung von Schutz-Auslösesignalen innerhalb der Mark VI- und Mark VIe-Turbinensteuerungssysteme.

Suffix-Aufschlüsselung & Modellmatrix

Die IS200TREGH1B stellt eine standardisierte Anschlussbaugruppe dar, die die Turbinensteuerungslogik mit sicherheitsrelevanten Feldgeräten verbindet. Die Bezeichnung „H1B“ kennzeichnet die spezifische Hardware-Revision, die optimierte Relaiskontaktbewertungen und verbesserte optische Isolationswege im Vergleich zu vorherigen Versionen beinhaltet.

Hardware-Spezifikationen

Industrielle Steuerungs- und Sicherheitsarchitektur

Die Mark VIe-Architektur nutzt die IS200TREGH1B zur Ausführung von sicherheitskritischen Auslösebefehlen. Diese Platine bietet die notwendige elektrische Isolation, um Niederspannungs-Steuerprozessoren vor transienten Überspannungen zu schützen, die von sicherheitsrelevanten Feldaktuatoren ausgehen. Sie unterstützt Triple Modular Redundant (TMR)-Konfigurationen, bei denen die Platine als Voting-Logik fungiert, um sicherzustellen, dass ein einzelner Hardwarefehler keinen Schutzabschaltung verhindert. Darüber hinaus sorgt die auf die Leiterplattenbaugruppe aufgetragene Schutzbeschichtung für langfristige Betriebssicherheit in hochvibrationsbelasteten Turbinenumgebungen und verhindert die Verschlechterung leitfähiger Pfade durch Feuchtigkeit oder luftgetragene Verunreinigungen.

Häufig gestellte Fragen

F: Kann die IS200TREGH1B in einer Simplex-Turbinensteuerungskonfiguration verwendet werden?

A: Ja, die Platine ist sowohl mit Simplex- als auch mit TMR-Architekturen kompatibel. In Simplex-Anwendungen stellt die Platine die primäre Schnittstelle für Auslöse-Relaisausgänge dar, während sie in TMR-Systemen als Voting-Knoten fungiert, um Auslösesignale von mehreren Steuerungsmodulen zu aggregieren.

F: Was ist die Hauptfunktion der optischen Isolation auf dieser Platine?

A: Die optische Isolation entkoppelt die energieintensiven Feldrelais-Schaltkreise von der energiearmen Steuerelektronik. Dies verhindert, dass Hochspannungsrückkopplungen oder induktive Gegenspannungen die Mark VIe I/O-Module beim Abschalten der Relais beschädigen.

F: Unterstützt die Platine den Hot-Swap unter Last?

A: Obwohl die Hardware einen modularen Austausch ermöglicht, müssen Techniker die standortspezifischen Lockout/Tagout (LOTO)-Verfahren beim Umgang mit Auslöse-Relaisplatinen beachten. Stellen Sie sicher, dass das zugehörige I/O-Modul für die spezifische Steckplatzposition konfiguriert ist, um unbeabsichtigte Relaiszustandsänderungen während der Installation zu vermeiden.

Feldinstallationsrichtlinien

1. Montage: Befestigen Sie die Platine an den vorgesehenen Montagebolzen im Schrank. Verwenden Sie die mitgelieferten Befestigungselemente, um eine vibrationssichere Installation im Turbinensteuergehäuse zu gewährleisten.
2. Signalverdrahtung: Verbinden Sie die sicherheitsrelevanten Feldaktuatoren mit den Schraubklemmen. Überprüfen Sie, dass die Leiterquerschnitte für die 2-A-Belastung geeignet sind, um Widerstandserwärmung an den Kontaktstellen zu vermeiden.
3. Abschirmung: Schließen Sie Kabelabschirmungen an den vorgesehenen Chassis-Masseanschluss an. Eine ordnungsgemäße Erdung ist notwendig, um die Integrität des Auslösesignals zu erhalten und störungsbedingte Fehlauslösungen zu verhindern.
4. Validierung: Überprüfen Sie nach der Installation die Kontinuität des Auslösepfads mit einem Multimeter. Stellen Sie sicher, dass die Relaiszustandsübergänge mit der Steuerlogikausgabe übereinstimmen, bevor die Turbine wieder in Betrieb genommen wird.
