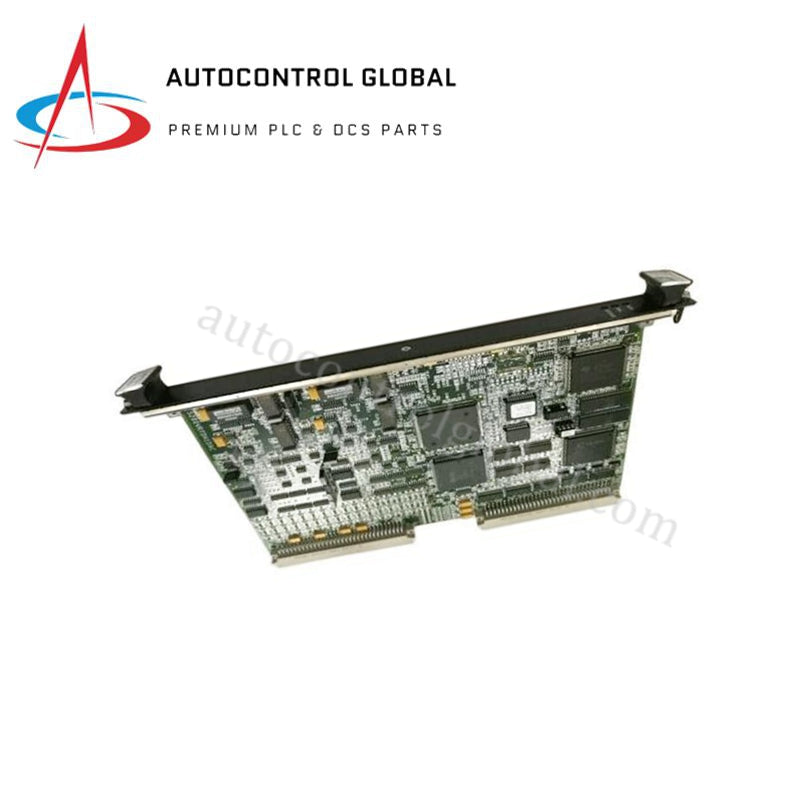

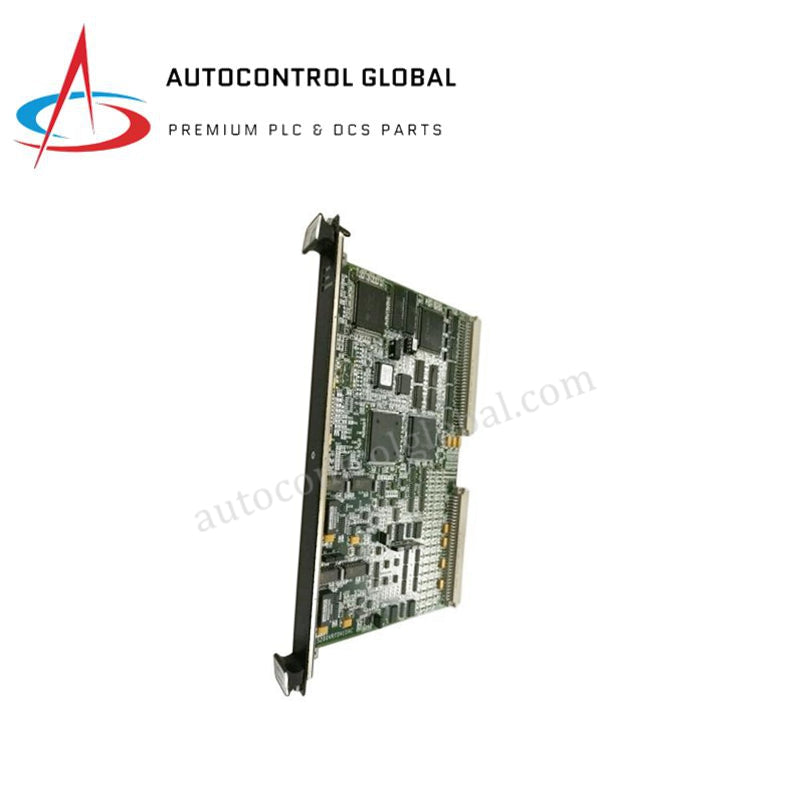

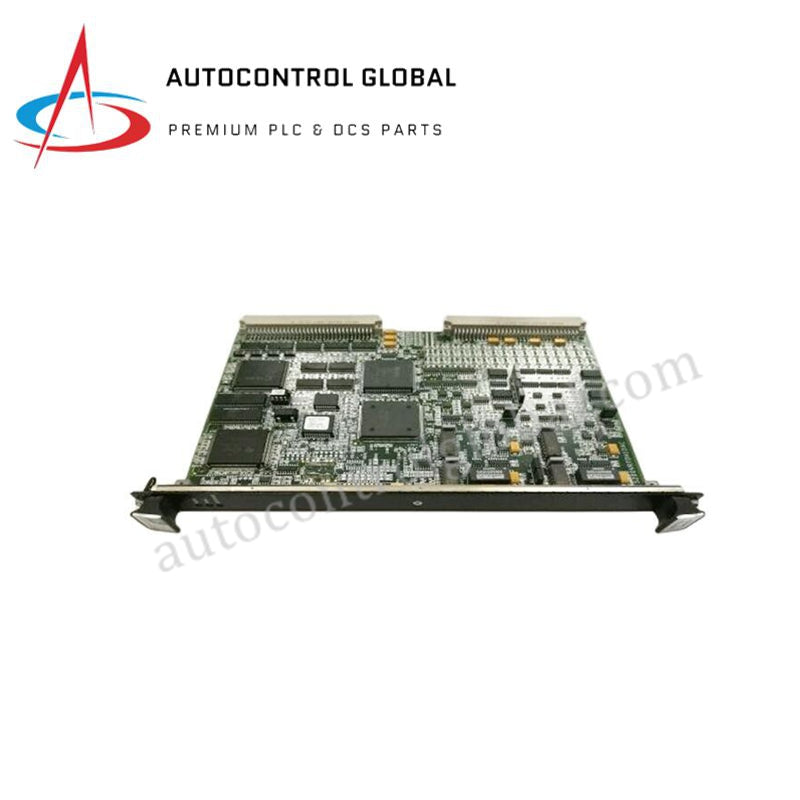

GE IS200VRTDH1D Mark VI VRTD Terminalplatte
Manufacturer: GE Fanuc
-
Part Number: IS200VRTDH1D
Condition：New with Original Package
Product Type: Eingabebretter
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
GE IS200VRTDH1D VRTD Anschlussplatine
Konfiguriert für die hochpräzise Sensor-Signalterminierung in Mark VI Turbinensteuerungsplattformen, bietet die GE IS200VRTDH1D (IS200VRTDH1D VRTD Anschlussplatine) die direkte physikalische/elektrische Umsetzung der Signalführung von RTD- und Vibrationssonden.
Suffix-Aufschlüsselung & Modellmatrix
| Modell-Suffix | Funktionale Variante |
|---|---|
| IS200VRTDH1D | Standard VRTD Anschlussplatine (Basisversion) |
| IS200VRTDH1DAB | Überarbeitete Variante mit verfeinertem Feldanschluss-Layout |
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | IS200VRTDH1D |
| Marke | General Electric |
| Herkunft | USA |
| Gewicht | 0,30 kg |
| Abmessungen | 233 x 160 mm |
| Betriebstemperatur | -40 °C bis +70 °C |
| Leistungsaufnahme | < 12 W |
| Signal-Kapazität | 16 Kanäle (platinenabhängig) |
| Isolierung | Kanal-zu-Kanal und Kanal-zu-System |
| Schnittstelle | Flachbandkabel zum TRTD I/O-Pack |
Industrielle Steuerung und Firmware-Synchronisation
Die IS200VRTDH1D fungiert als primäre Feldschnittstelle für das TRTD I/O-Pack innerhalb der Mark VI Architektur. Die Platine verwendet rauscharmen Filter und Leitungsdrahtkompensation, um die Signalqualität vor der 14-Bit A/D-Wandlung im TRTD-Pack zu erhalten. Der deterministische Datenaustausch hängt von der korrekten Skalierung der I/O-Dichte ab; Benutzer müssen sicherstellen, dass die TRTD-Firmware-Flash-Kompatibilität die spezifische Kanal-Konfiguration unterstützt, die an die Anschlussplatine angeschlossen ist. Eine Fehlkonfiguration der RTD-Leitungsdraht-Einstellungen oder Polarität führt zu Messdrift in den Turbinenüberwachungsalgorithmen.
Häufig gestellte Fragen
F: Kann die IS200VRTDH1D ausgetauscht werden, während das TRTD I/O-Pack mit Strom versorgt wird?
A: Obwohl die Platine keine aktive Verarbeitungseinheit enthält, wird empfohlen, das zugehörige TRTD I/O-Pack vor dem Abziehen des Flachbandkabels stromlos zu schalten, um potenzielle elektrostatische Entladungen (ESD) oder transienten Spannungsspitzen an den analogen Eingangskanälen zu vermeiden.
F: Ist diese Platine mit älteren Mark VI H1A- oder H1B-Konfigurationen kompatibel?
A: Die Kompatibilität ist eingeschränkt. Die H1D-Revision verfügt über aktualisierte Hardwarekomponenten für verbesserte Stabilität. Der Austausch von älteren H1A/H1B-Einheiten durch eine H1D-Platine erfordert eine Überprüfung der Systemschleifen-Kalibrierung, um die Messgenauigkeit sicherzustellen.
Feldinstallationsrichtlinien
- Montage: Befestigen Sie die Platine im Mark VI Rack-Chassis mit den integrierten Montagebohrungen. Stellen Sie eine ordnungsgemäße Verbindung zur Chassis-Erde her, um die Wirksamkeit der Kanal-zu-Kanal-Isolierung zu gewährleisten.
- Sensorverkabelung: Schließen Sie 3- oder 4-Draht-RTDs an die spezifizierten Schraubklemmen an. Ziehen Sie die Klemmen mit dem empfohlenen Drehmoment an, um den Kontaktwiderstand zu minimieren, der die Genauigkeit der Leitungsdrahtkompensation direkt beeinflusst.
- Abschirmung: Die Feldverkabelung muss geschirmte verdrillte Adern verwenden. Erden Sie die Kabelabschirmungen am Schaltschrank-Eintrittspunkt mit einer niederohmigen Verbindung, um Erdschleifen und Hochfrequenzstörungen zu vermeiden.
- Inspektion: Überprüfen Sie während der Installation die Integrität der Schutzbeschichtung. Wenn die Platine in Umgebungen mit Salznebel oder chemischen Verunreinigungen eingesetzt wird, stellen Sie sicher, dass die Schutzschicht intakt ist, um Korrosion der Kupferleiterbahnen zu verhindern.
