GE IS210MACCH2A Mark VI/VIe Konvertersteuerung
Manufacturer: GE Fanuc
-
Part Number: IS210MACCH2A
Condition：New with Original Package
Product Type: Wandlersteuerungen
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months

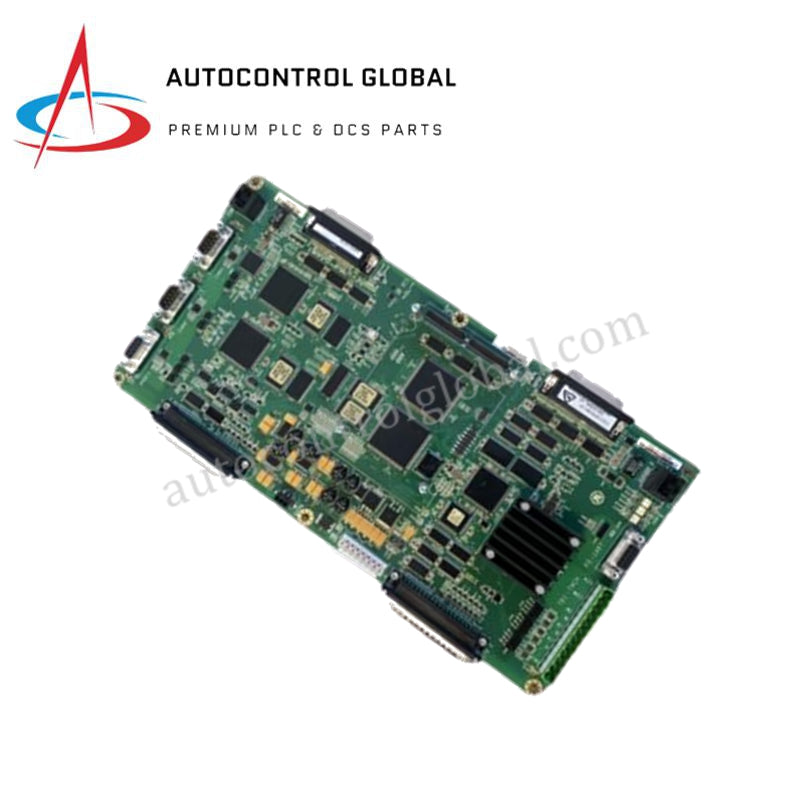

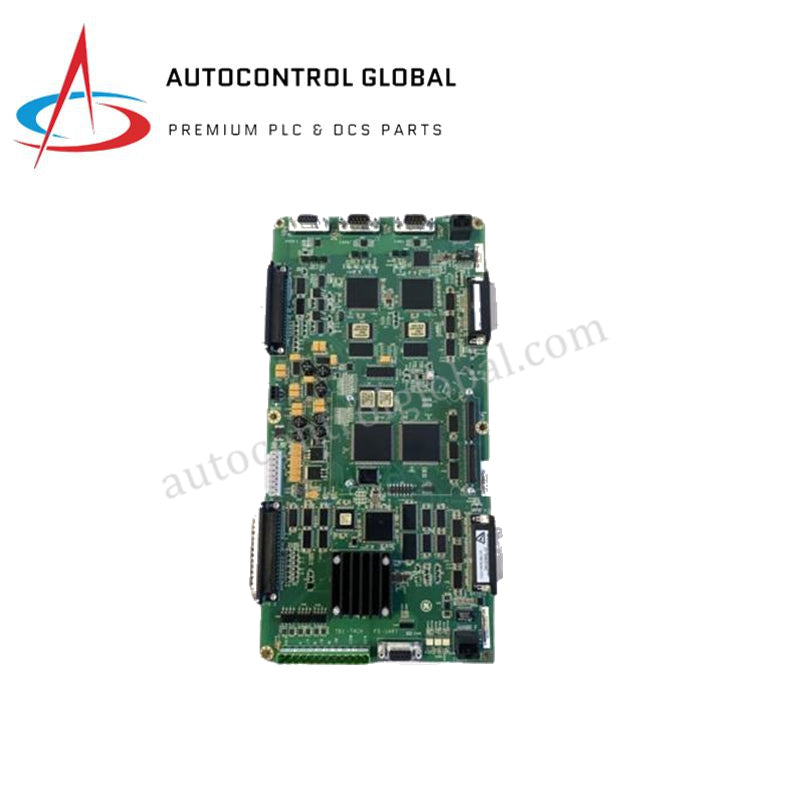

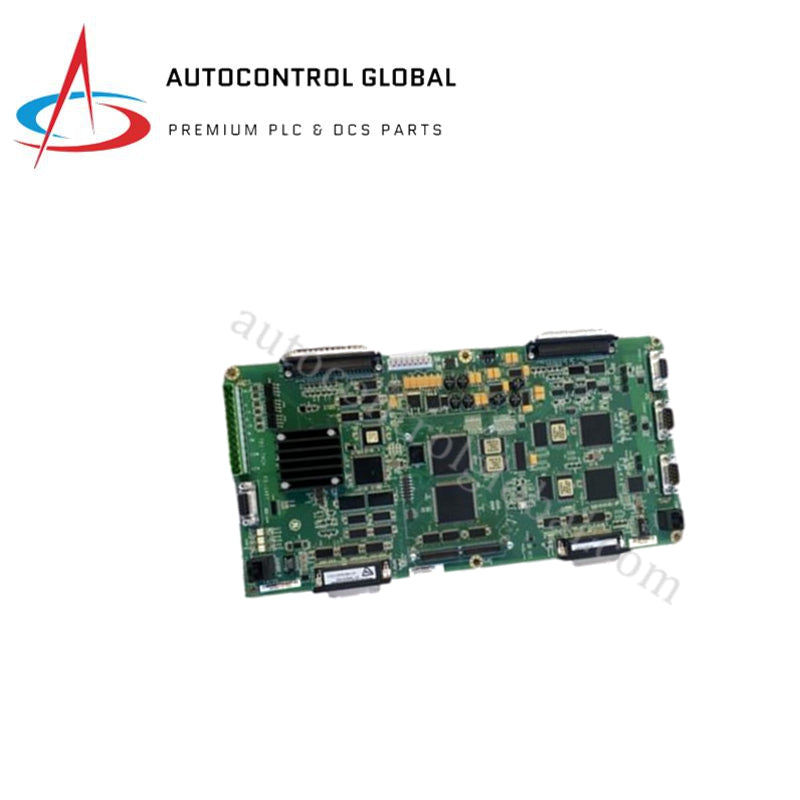

GE IS210MACCH2A Multi-Application Converter Controller
Der GE IS210MACCH2A, auch als IS210MACCH2A MACC (Multi-Application Converter Controller) katalogisiert, fungiert als dedizierte Hardwarekomponente für die Ausführung von Closed-Loop-Regelalgorithmen und die Netzwerkkommunikation innerhalb der Mark VI- und Mark VIe-Turbinensteuerungssysteme.
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | IS210MACCH2A |
| Marke | GE |
| Herkunft | USA |
| Gewicht | 0,59 kg |
| Abmessungen | 283 mm x 182 mm x 52 mm |
| Betriebstemperatur | -40 °C bis +70 °C |
| Stromverbrauch | 12 W (max) |
| Prozessor | 32-Bit RISC CPU |
| Speicher | 16 MB Flash / 8 MB SRAM |
Industrielle Steuerung und Netzwerkanbindung
Die Mark VIe-Architektur nutzt den IS210MACCH2A zur Verwaltung komplexer Prozessdatenintegration. Das Modul verarbeitet analoge und digitale Eingänge über 1500 V AC-Isolationsbarrieren, die die Signalqualität trotz hochfrequenter elektrischer Störungen in Turbinenumgebungen gewährleisten. Es führt Steuerlogik über einen 32-Bit RISC-Prozessor aus und ermöglicht so deterministische Zeitsteuerung für kritische Sicherheitsaufgaben. Darüber hinaus unterstützt der Controller verschiedene Industrieprotokolle, darunter Modbus TCP/RTU und GE Ethernet Global Data (EGD), was eine nahtlose Integration in umfangreichere Anlagen-Netzwerkinfrastrukturen erlaubt. Die dualen Ethernet- und RS-485-Anschlüsse ermöglichen redundante Kommunikationswege und schützen vor Datenverlust bei Ausfall einer Verbindung.
Häufig gestellte Fragen
F: Kann der IS210MACCH2A als eigenständiger Controller verwendet werden?
A: Obwohl er komplexe Regelkreise ausführen kann, ist das Modul hauptsächlich als Bestandteil der Mark VI/VIe-Plattform konzipiert. Es verbindet sich mit I/O-Modulen und Anlagenetzwerken, um verteilte Steuerungsfunktionen innerhalb der umfassenderen Speedtronic-Architektur bereitzustellen.
F: Wie handhabt der Controller Firmware-Updates?
A: Das Modul unterstützt Firmware-Flash-Kompatibilität über die Ethernet-Kommunikationsports. Updates werden mit standardisierter GE-Wartungssoftware durchgeführt, die vor dem Schreiben des neuen Codes in den 16 MB Flash-Speicher die Prüfsumme validiert.
F: Unterstützt das Modul Echtzeit-Diagnoseberichte?
A: Ja, der Controller integriert eingebaute Diagnose-Routinen, die CPU-Auslastung, Speicherintegrität und Kommunikationslatenz überwachen. Diese Diagnosen werden an das System-Host zurückgemeldet, um Einblick in den Modulzustand zu geben.
Feldinstallationsrichtlinien
- Montage: Befestigen Sie den Controller in einem standardmäßigen 6U-Rack-Mount-Slot. Stellen Sie sicher, dass das Modul über das Rack-Gehäuse ordnungsgemäß geerdet ist, um die EMV-Konformität zu gewährleisten.
- Verbindung: Schließen Sie Ethernet-Kabel an die 10/100 Base-T-Ports mit geschirmtem Cat5e/Cat6-Kabel an. Sichern Sie alle Kommunikationsleitungen, um Zugbelastungen an den RJ45-Steckern zu vermeiden.
- Stromversorgung: Legen Sie 24 VDC (Bereich 18-30 VDC) an die Stromversorgungsklemmen an. Überprüfen Sie die Spannung am Klemmenblock mit einem Multimeter vor dem Einsetzen des Moduls, um Überspannungsschäden zu vermeiden.
- Validierung: Verwenden Sie die Konfigurationssoftware, um den Status der Kommunikationsverbindung zu überprüfen und sicherzustellen, dass alle I/O-Punkte korrekt adressiert sind, bevor Sie die Steuersequenz starten.
