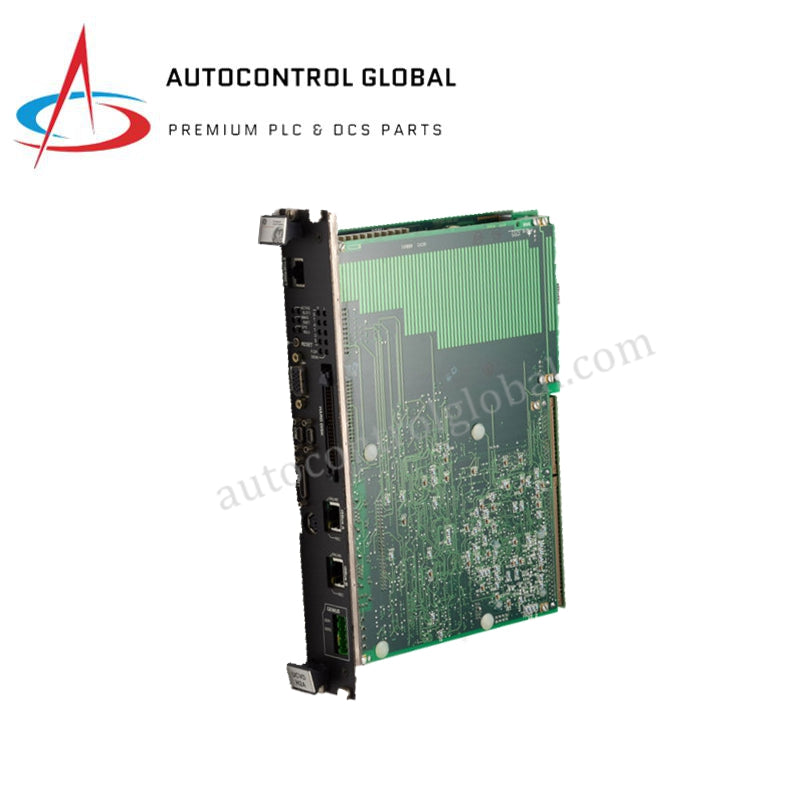

GE IS215UCVGH1A B Mark VI Speedtronic VME-Steuerplatine

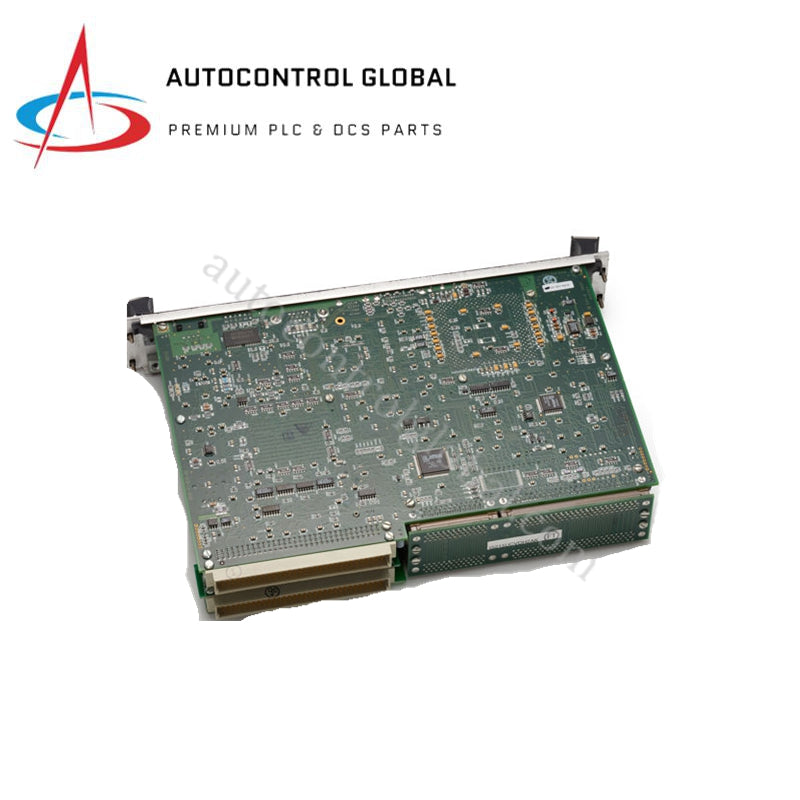

GE IS215UCVGH1A B Mark VI Speedtronic VME-Steuerplatine

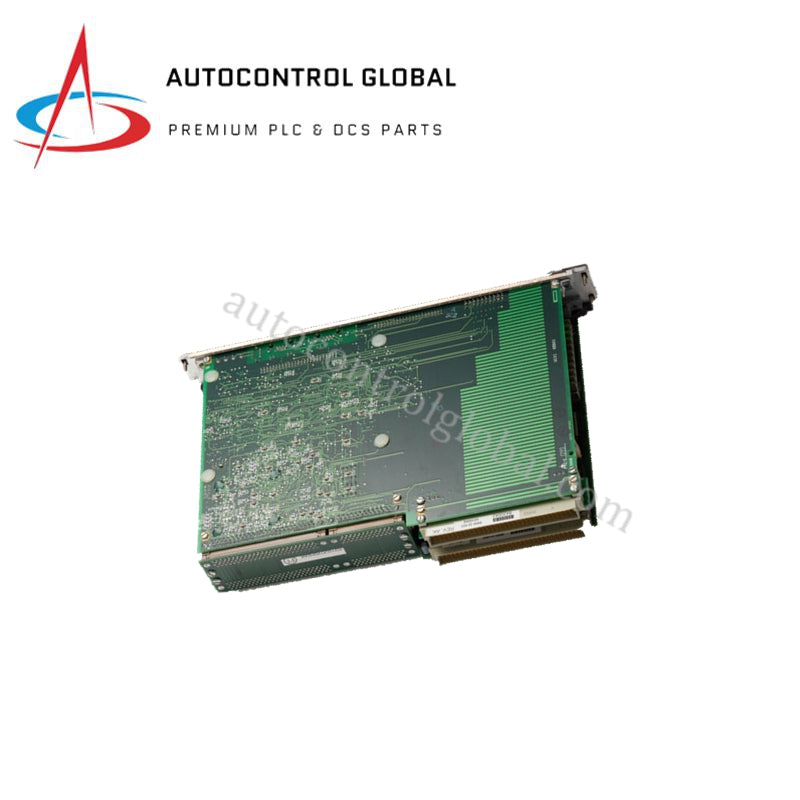

GE IS215UCVGH1A B Mark VI Speedtronic VME-Steuerplatine
/ 3

GE IS215UCVGH1A B Mark VI Speedtronic VME-Steuerplatine

  • Manufacturer: GE Fanuc

  • Part Number: IS215UCVGH1A B

  • Condition:New with Original Package

  • Product Type: VME-Controllerkarten

  • Country of Origin: USA

  • Payment:T/T, Western Union

  • Shipping port: Xiamen

  • Warranty: 12 months

GE IS215UCVGH1A B Mark-VI-VME-Controllerkarte

Die GE IS215UCVGH1A B, auch als VME-Controllerkarte IS200UCVG / IS215UCVG katalogisiert, dient als dedizierte Hardwarekomponente für die Hochgeschwindigkeits-Prozessorausführung und die Verwaltung der Systemlogik in Mark-VI-Steuerungsplattformen. Die 6U-VME-Einsteckkarte mit nur einem Steckplatz wird von einem Intel Ultra-Low-Voltage-Celeron-Prozessor mit 650 MHz und dem Echtzeitbetriebssystem QNX betrieben, führt 32-Bit-Datenübertragungen über die Rückwandplatine aus und verwaltet 128 MB SDRAM zusammen mit 128 MB Flash-Speicher. Die integrierte Kanal-zu-Bus-Isolierung und die integrierte Diagnosehardware gewährleisten die Echtzeit-Datensynchronisierung zwischen der zentralen CPU und den Feld-I/O-Modulen in anspruchsvollen industriellen Turbinenautomatisierungsumgebungen.

Hardwarespezifikationen

Parameter Spezifikation
Modell IS215UCVGH1A B
Marke GE
Herkunft USA
Gewicht 0,45 kg
Abmessungen Standardmäßiger 6U-VME-Formfaktor (~233 mm x 167 mm)
Betriebstemperatur 0 °C bis +60 °C
Leistungsaufnahme +5 VDC über die VME-Rückwandplatine / 24 VDC-Systemversorgung
Prozessorarchitektur Intel Ultra-Low-Voltage-Celeron mit 650 MHz
Integrierter Speicher 128 MB SDRAM + 128 MB Flash-Speicher
Betriebssystem QNX-Echtzeitbetriebssystem
Bus-Schnittstelle 32-Bit-VME-Bus-Schnittstelle
Diagnose Integrierter Selbsttest, LED-Anzeigen an der Frontplatte

Kommunikationsgeschwindigkeit des Rückwandplatinenbusses und Kompatibilität des Firmware-Flashs

Die GE IS215UCVGH1A B ermöglicht eine schnelle, deterministische Datenübertragung über den 32-Bit-VME-Bus der Rückwandplatine, sodass der zentrale Controller Echtzeitroutinen für den Turbinenschutz und die Turbinenregelung ohne Netzwerk-Jitter ausführen kann. Die Kompatibilität des integrierten Firmware-Flashs ermöglicht eine nahtlose Codeausführung und Speichersegmentierung über den QNX-Echtzeitkernel und gewährleistet die Softwarekonsistenz beim Austausch von Modulen. Die integrierten Speicherpuffer verarbeiten eingehende I/O-Frames mit voller Buskommunikationsgeschwindigkeit und sorgen so für eine kontinuierliche Überwachung des Systemzustands sowie eine zuverlässige Synchronisierung zwischen den Verarbeitungsknoten.

Häufig gestellte Fragen

F: Welche Vorsichtsmaßnahmen sind hinsichtlich der Kompatibilität des Firmware-Flashs beim Austausch eines Moduls erforderlich?

A: Vor dem Einbau einer Ersatzkarte müssen Techniker überprüfen, ob die im 128-MB-Flash-Speicher gespeicherte Firmware-Version mit der Softwareversion des Steuerungssystems übereinstimmt, um Unterbrechungen der Ausführung über die Rückwandplatine zu vermeiden.

F: Wie führt die Controllerkarte die anfänglichen Hardwarediagnoseroutinen aus?

A: Nach dem Einschalten über die VME-Rückwandplatine startet die Karte einen automatischen integrierten Selbsttest (BIST) und aktualisiert die Status-LEDs an der Frontplatte, um die Integrität der Prozessorspannung, des RAMs und des Buscontrollers zu bestätigen.

F: Kann die Karte in jede freie Position im VME-Rack eingesetzt werden?

A: Nein, die Karte muss im Steckplatz des Master-Controllers im Mark-VI-VME-Rack installiert werden, damit die primäre Arbitration des 32-Bit-Busses und die Systemzeitsteuerung eingerichtet werden können.

Richtlinien für die Installation vor Ort

Führen Sie bei der Installation des Moduls die folgenden Montage- und Handhabungsverfahren durch:

  1. ESD-Erdung: Befestigen Sie vor dem Auspacken oder Handhaben der Controllerkarte ein antistatisches Armband am Erdungspunkt des Gehäuses, um die integrierten CMOS-Bauteile zu schützen.
  2. Ausrichtung im Kartensteckplatz: Positionieren Sie die 6U-Karte mit nur einem Steckplatz in den vorgesehenen Führungen des Master-VME-Steckplatzes und stellen Sie sicher, dass die oberen und unteren Platinenkanten gleichmäßig an den Schienen ausgerichtet sind.
  3. Betätigung der Auswerfergriffe: Schieben Sie die Karte nach innen, bis die Rückwandplatinensteckverbinder Kontakt herstellen, und verriegeln Sie anschließend die oberen und unteren Auswerfergriffe fest, damit die mehrpolige DIN-Schnittstelle korrekt sitzt.
  4. Befestigung der Halteschrauben: Ziehen Sie die unverlierbaren Halteschrauben der Frontplatte fest, um die durchgängige Chassis-Erdung herzustellen und die Karte gegen mechanische Vibrationen zu sichern.
  5. Systemüberprüfung: Schalten Sie das Rack ein und beobachten Sie während des Bootvorgangs die Status-LEDs an der Frontplatte, um die ordnungsgemäße Ausführung des QNX-Echtzeitkernels zu bestätigen.
