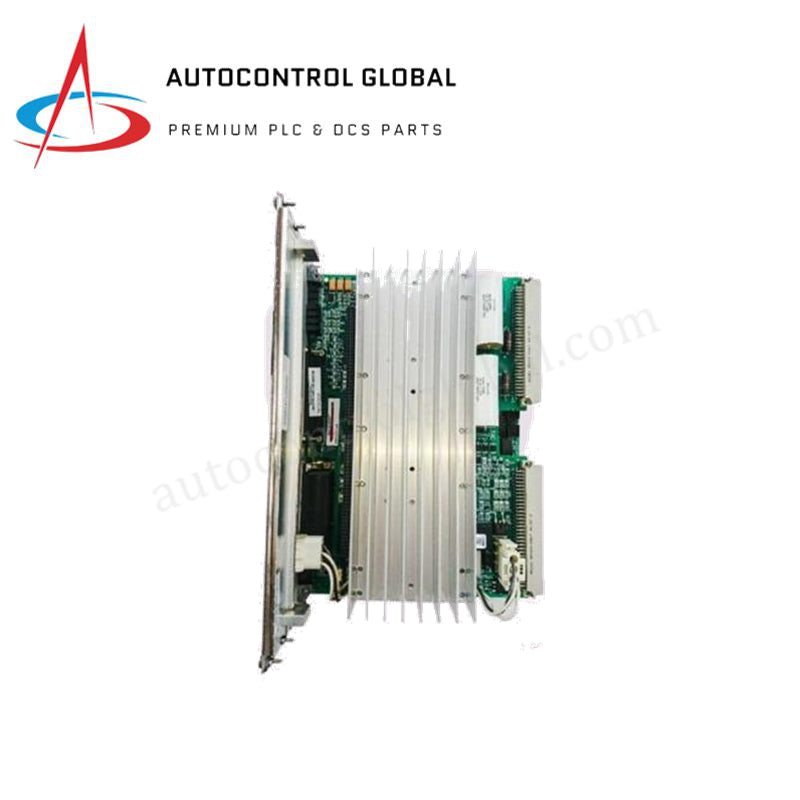

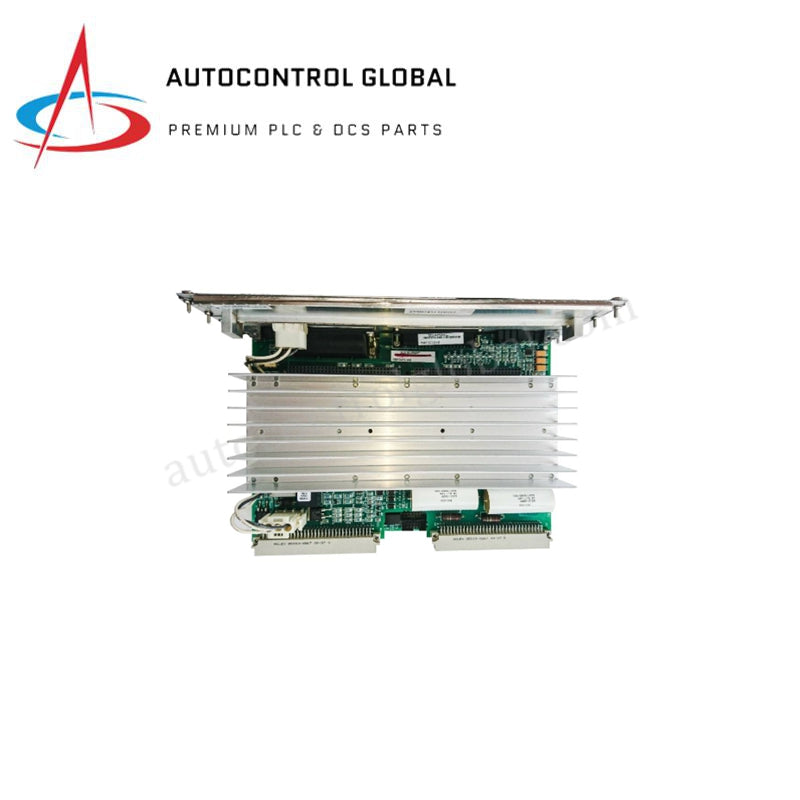

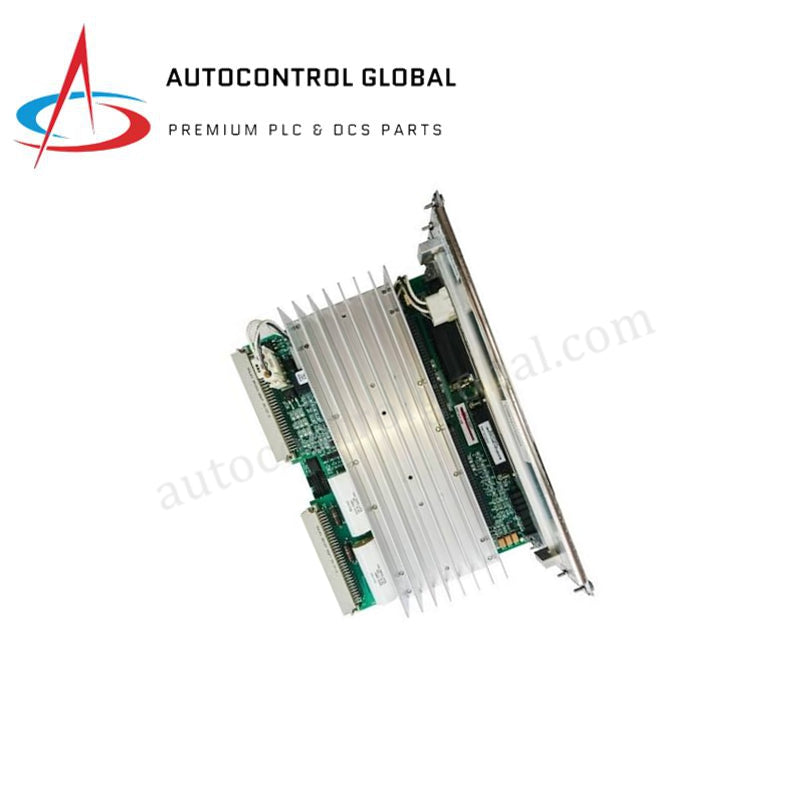

GE IS215VPROH1B Mark VI/VIe Serie Schutzprozessor-Modul

Das GE IS215VPROH1B, auch als IS215VPRO Protection Processor Module katalogisiert, fungiert als dedizierte Hardwarekomponente für die Ausführung von Notabschaltlogik und Überschwingerschutz innerhalb der Mark VI- und Mark VIe-Turbinensteuerungssysteme. Die Platine arbeitet als unabhängiges Sicherheitssystem, verarbeitet Signale von externen Drehzahlsensoren und festverdrahteten Schutz-Eingängen, um redundante Abstimmungsroutinen auszuführen. Sie kommuniziert direkt mit den VTUR-, VSVO- und TRPG/TRPS/TRPL-Anschlussplatinen über einen hochgeschwindigkeits proprietären Backplane-Bus, um festverdrahtete Abschaltrelais-Treiber zu steuern, ohne auf die Hauptsteuer-CPU angewiesen zu sein.

Hardware-Spezifikationen

Technische Merkmale für Industrie-Steuerung & Antrieb

Das IS215VPROH1B nutzt seine dual-redundanten Mikroprozessoren, um deterministische Schutzschleifen unabhängig von Standard-Anwendungsschichtsoftware auszuführen. Die Systemintegration erfordert eine präzise Validierung der Firmware-Flash-Kompatibilität zwischen der VPRO-Sicherheits-Firmware und den angeschlossenen verteilten I/O-Modulen. Die hohe Geschwindigkeit der Backplane-Bus-Kommunikation bestimmt das Scanprofil der Wellen-Drehzahlsignale, wodurch das Modul Überschwingerkennungsraten im Sub-Millisekundenbereich erreicht. Diese unabhängige Architektur isoliert sicherheitskritische Abschaltregister von potenziellen netzwerkweiten Broadcast-Stürmen auf den Ethernet-Ebenen der Anlage.

Häufig gestellte Fragen

F: Wie geht die dual-redundante Architektur mit internen Mikroprozessorfehlern um? A: Die Platine führt kontinuierliche Selbstdiagnosen zusammen mit unabhängigen Hardware-Watchdog-Schaltungen durch. Wird ein Fehler oder ein Zustandsabweichung zwischen den beiden internen Mikroprozessoren erkannt, protokolliert das Modul einen Diagnosefehlercode und zwingt die Schutzschleife in einen vordefinierten Fail-Safe-Abschalt- oder Abstimmungs-Degradationszustand.

F: Ist das IS215VPROH1B während des aktiven Turbinenbetriebs hot-swappable? A: Das Modul selbst kann aus dem Rackrahmen entnommen werden, ohne die festen Feldverdrahtungsanschlüsse auf der darunterliegenden Anschlussplatine zu stören; da es jedoch aktive Notabschaltlogik steuert, darf das Hot-Swapping nur unter Einhaltung der Standard-Systemredundanzkonfigurationen durchgeführt werden, um versehentliche Turbinenabschaltungen zu vermeiden.

F: Was bedeutet die Suffix-Bezeichnung „H1B“? A: Das „H1“ kennzeichnet die Hardwaregruppe, die die elektrische Schnittstellenkonfiguration definiert, während die Revision „B“ eine spätere Hardwaremodifikation mit aktualisierten internen Bauteilanordnungen für verbesserte Hardwarestabilität darstellt.

Richtlinien für die Feldinstallation

• Einbau ins Rack: Richten Sie die Karte an den vorgesehenen vertikalen Führungsschienen im Schutzbereich des Mark VI/VIe-Gehäuses aus. Schieben Sie die Platine vorwärts, bis die Backplane-Steckverbinder vollständig eingerastet sind, und ziehen Sie dann die Schrauben der Frontblende fest.
• Erdungsprotokolle: Stellen Sie sicher, dass das Modulgehäuse sauberen, unlackierten Kontakt mit dem Metallrahmen des Rackgehäuses hat. Führen Sie die Abschirmungen der Feld-Drehzahlsensor-Kabel direkt zur Erdungsschiene der Anschlussplatine und teilen Sie die Ableitdrähte nicht auf verschiedene Logik-Erden auf.
• Schnittstellensicherheit: Vergewissern Sie sich, dass alle benachbarten Flachbandkabel oder Ethernet-Verbindungen zu den VTUR- oder Anschlusskarten vollständig durch ihre integrierten Halteclips gesichert sind, um den vibrationsbedingten Belastungen im Turbinenbetrieb standzuhalten.
• Firmware-Überprüfung: Führen Sie vor der Zuordnung der Live-Eingänge eine Firmware-Kompatibilitätsprüfung mit den Systemdiagnosetools durch, um sicherzustellen, dass das Modul mit dem Konfigurationsprofil des Master-Controllers übereinstimmt.
