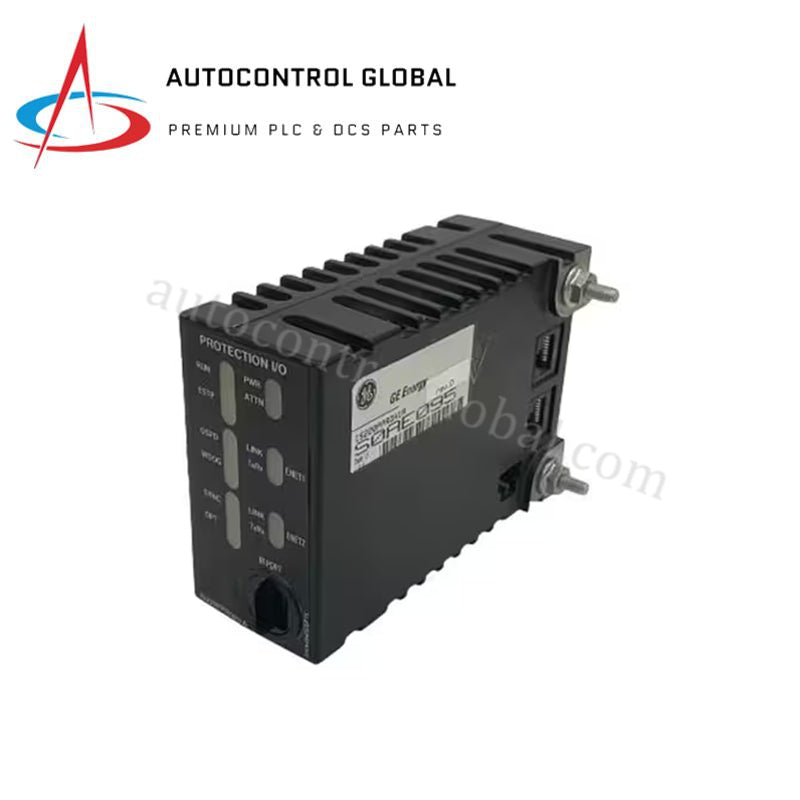

GE IS220PPRAS1B Mark VIe Notfall-Turbinen-Schutzmodul

  • Manufacturer: GE Fanuc

  • Part Number: IS220PPRAS1B

  • Condition:New with Original Package

  • Product Type: Pulsmess-Eingabemodule

  • Country of Origin: USA

  • Payment:T/T, Western Union

  • Shipping port: Xiamen

  • Warranty: 12 months

GE IS220PPRAS1B Mark VIe Modul

Konfiguriert für die Erfassung von Impulsfrequenzdaten und Überschreitungsschutz in GE Mark VIe Regelkreisen, bietet das General Electric IS220PPRAS1B, auch katalogisiert als das IS220PPRAS1B Notfall-Turbinen-Schutz (PPRA) I/O-Pack, eine direkte physikalisch/elektrische Ausführung. Es verbindet sich direkt mit Drehzahlsensoren und Näherungssonden, um Turbinenüberwachungsmetriken, Phasenreferenzsignale und Echtzeit-Diagnoseausgaben über deterministische Ethernet-Verbindungen an den Master-Controller zu liefern.

Hardware-Spezifikationen

Parameter Spezifikation
Modell IS220PPRAS1B
Marke General Electric
Herkunft USA
Gewicht 0,45 kg
Abmessungen 233 x 100 x 25 mm
Betriebstemperatur -30 bis +65 °C
Stromverbrauch 28 VDC über Backplane
Produkttyp Notfall-Turbinen-Schutz (PPRA) I/O-Pack
Eingänge 2 magnetische Abtastkanäle, 2 Näherungssondenkanäle
Signaltyp Impulssignale (0,5 bis 32 V Spitze)
Frequenzbereich 0,1 Hz bis 20 kHz
Auflösung 1 Mikrosekunde Zeitgenauigkeit
Phasenreferenz 1 Phasenreferenzeingangskanal
Isolierung 1500 VAC Kanal-zu-System für 1 Minute
Kommunikation Ethernet 10/100 Mbps
Feuchtigkeitsbereich 5 bis 95 % rF, nicht kondensierend
Montage DIN-Schiene oder Schalttafelmontage

Industrielle Steuerungs- und Antriebseigenschaften

Das IS220PPRAS1B arbeitet innerhalb der Mark VIe Steuerungsinfrastruktur und hält sich strikt an die Geschwindigkeitsrichtlinien der Backplane-Bus-Kommunikation. Diese Architektur gewährleistet eine deterministische Netzwerkleistung bei der Weiterleitung von Frequenzeingängen an die Dual-Channel-Subsysteme. Die Signaldatenintegrität wird über den hochdichten I/O-Bereich durch präzise Zeitstempelmechanismen aufrechterhalten, die mit den strukturellen Firmware-Flash-Kompatibilitätsanforderungen des Host-Mark VIe-Prozessorkerns übereinstimmen.

Häufig gestellte Fragen

F: Unterstützt das Modul den Hot-Swap-Austausch unter aktiven Backplane-Bedingungen?

A: Die Hot-Swap-Fähigkeit hängt von der spezifischen Mark VIe I/O-Rack-Konfiguration und der Firmware-Version ab. Die Hardware muss am lokalen Anschluss stromlos sein oder im Controller-Software in einen inaktiven Zustand versetzt werden, bevor sie physisch entfernt wird, um Unterbrechungen der redundanten Ethernet-Netzwerkschleifen zu vermeiden.

F: Wie wird Kanal-zu-Kanal-Kopplung bei der maximalen Frequenz von 20 kHz verhindert?

A: Die Unterdrückung von Kopplungen und die elektrische Isolierung werden intern durch dedizierte 1500 VAC Isolationsbarrieren pro Kanalgruppe gehandhabt, die Eingangsschaltungen von der Backplane-Logik und benachbarten Phasenreferenzpfaden trennen.

F: Was ist die maximal empfohlene Kabellänge für die magnetischen Abtast-Eingänge?

A: Die Kabellänge hängt stark von elektromagnetischen Störungen und Leiterkapazität ab. Die übliche Praxis im Feld empfiehlt, geschirmte verdrillte Leitungen unter 300 Metern zu halten, um sicherzustellen, dass die Signalstärke am Modulanschluss über dem Mindestwert von 0,5 V Spitze bleibt.

Feldinstallationsrichtlinien

  • Montieren Sie die Hardware horizontal oder vertikal auf Standard-35-mm-DIN-Schienen oder speziellen Schalttafeln mit den vorgesehenen Gehäuseerdungsklammern.
  • Beenden Sie alle Instrumentierungskabel mit einzelnen geschirmten verdrillten Leitungen. Entfernen Sie die Schirmung nahe dem Modulanschluss und klemmen Sie sie fest an die strukturelle Erdungsschiene. Vermeiden Sie es, die Schirmung an beiden Enden frei zu lassen.
  • Trennen Sie Niederspannungs-Impuls-Eingangskabel mindestens 30 cm von Hochspannungs-Wechselstromverteilungsleitungen oder Frequenzumrichter-Ausgängen, um induktive Störgeräusche zu vermeiden.
  • Überprüfen Sie die 28 VDC Einspeisespannung an den Backplane-Anschlüssen auf Übereinstimmung mit den Spezifikationen, bevor Sie den Modulverriegelungsmechanismus betätigen.
