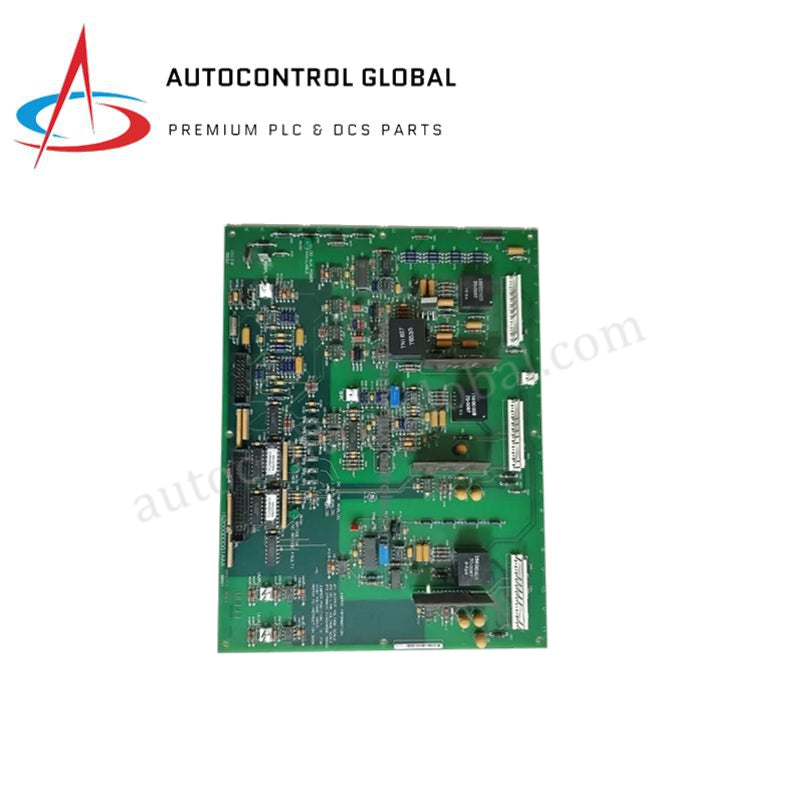

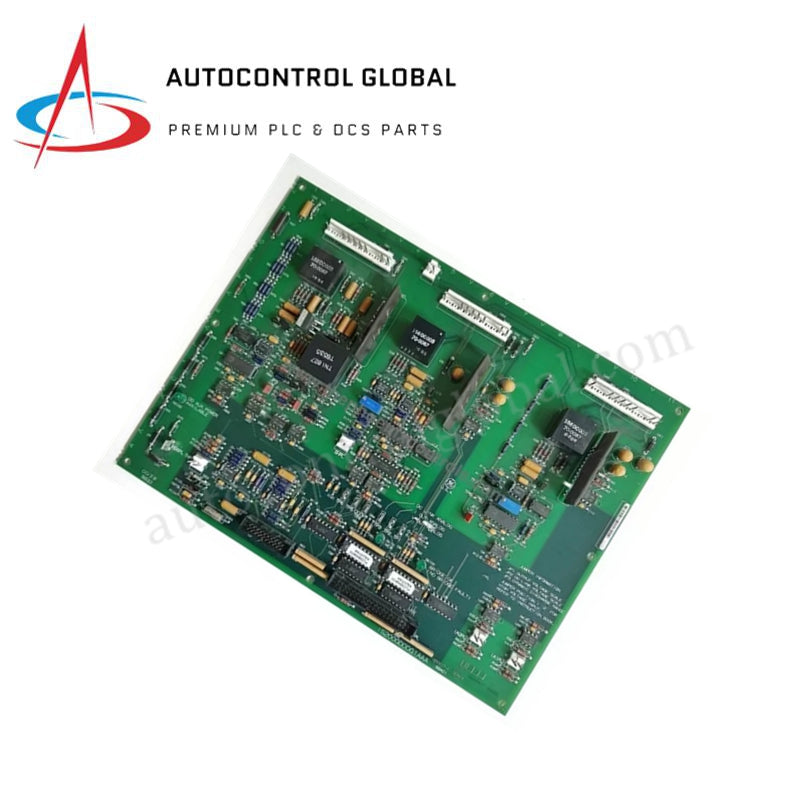

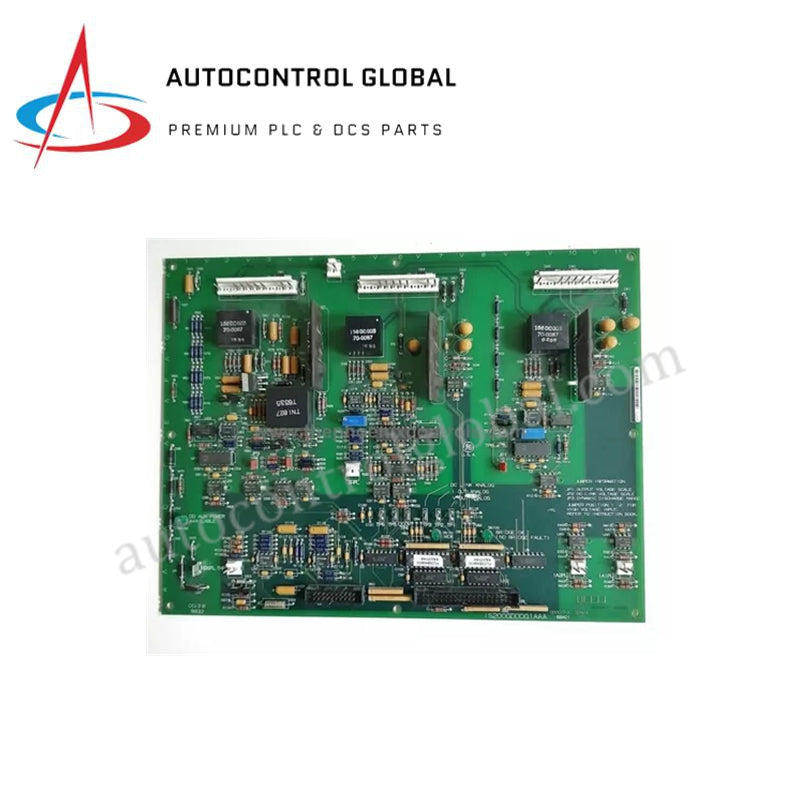

Bodendetektor & DC-Verteiler GE IS200GDDDG1ABA Mark VI/VIe

GE IS200GDDDG1ABA Erdungsdetektor & DC-Verteilerklemmenplatte

Die GE IS200GDDDG1ABA, auch als IS200GDDD Erdungsdetektor und DC-Verteilerklemmenplatte katalogisiert, fungiert als dedizierte Hardwarekomponente für die DC-Stromverteilung und Fehlerüberwachung innerhalb der Mark VI- und Mark VIe-Systemplattformen.

Hardware-Spezifikationen

Profinet / EtherNet/IP Deterministische Netzwerke & Firmware-Kompatibilität

Die IS200GDDDG1ABA gewährleistet die Integrität des DC-Strombusses in deterministischen Netzwerken, indem sie isolierte Stromverteilung zu I/O-Packs bereitstellt und gleichzeitig die Schiene auf Erdschlüsse überwacht. Diese Platine ist so konzipiert, dass sie die systemweite Firmware-Flash-Kompatibilität unterstützt, indem sie stabile Spannungspegel trotz Schwankungen in der Backplane-Bus-Kommunikationsgeschwindigkeit sicherstellt. Die integrierte Erdschluss-Erkennungsschaltung liefert Echtzeit-Statusdaten an den Controller und verhindert elektrische Drift, die sonst die Betriebskonsistenz der empfindlichen Turbinenschutzlogik beeinträchtigen könnte. Die Hardware-Architektur stellt sicher, dass die Stromverteilung isoliert bleibt, wodurch das Risiko einer Fehlerausbreitung bei transienten elektrischen Ereignissen minimiert wird.

Häufig gestellte Fragen

F: Kann die Empfindlichkeit der Erdschluss-Erkennung auf dieser Platine angepasst werden?

A: Die Platine bietet standardisierte Erdschluss-Erkennungsschwellen, die den Anforderungen der Mark VI/VIe-Systeme entsprechen. Empfindlichkeitsparameter werden in der Regel über die Softwarekonfiguration des zugehörigen I/O-Packs gesteuert und nicht durch physische Einstellungen an der Klemmenplatte.

F: Wie wird die Platine in redundante Stromversorgungsarchitekturen eingebunden?

A: Die Platine ist für den Betrieb in redundanten Stromversorgungssystemen ausgelegt und stellt gemeinsame Verteilungspunkte im Gleichtakt bereit. Sie gewährleistet eine Ausgang-zu-Ausgang-Isolation, sodass ein Fehler in einem Zweig nicht zum Totalausfall des Systems führt, wodurch die redundanten Strommodule ohne Unterbrechung weiterarbeiten können.

Feldinstallationsrichtlinien

• Mechanische Montage: Installieren Sie die Platine im Schaltschrank mit Standard-Montagehardware. Stellen Sie sicher, dass die Verbindung zwischen Gehäuse und Schrank fest ist, um eine zuverlässige Referenz für die Erdschluss-Erkennungsschaltung zu gewährleisten.
• Verkabelung und Anschluss: Verwenden Sie für alle Stromanschlüsse hochwertiges, mehrdrähtiges Kupferkabel. Achten Sie darauf, dass alle Schraubklemmen mit dem richtigen Drehmoment angezogen sind, um lokale Erwärmung oder hochwiderständige Verbindungen zu vermeiden, die Fehlalarme bei Erdschlüssen auslösen könnten.
• Abschirmung und Erdung: Halten Sie eine Trennung zwischen DC-Stromverteilungskreisen und empfindlichen Signalleitungen ein. Erden Sie alle Kabelabschirmungen an den vorgesehenen Punkten, um induzierten Störgeräuschen vorzubeugen, die die Empfindlichkeit der Erdschluss-Erkennung beeinträchtigen könnten.
• Systemvalidierung: Überprüfen Sie vor der vollständigen Stromversorgung die Polarität der DC-Eingangsversorgung. Verwenden Sie ein kalibriertes Multimeter, um die Durchgängigkeit zu prüfen und sicherzustellen, dass die LED-Anzeigen den korrekten Betriebsstatus anzeigen, bevor Sie empfindliche I/O-Pack-Lasten anschließen.
