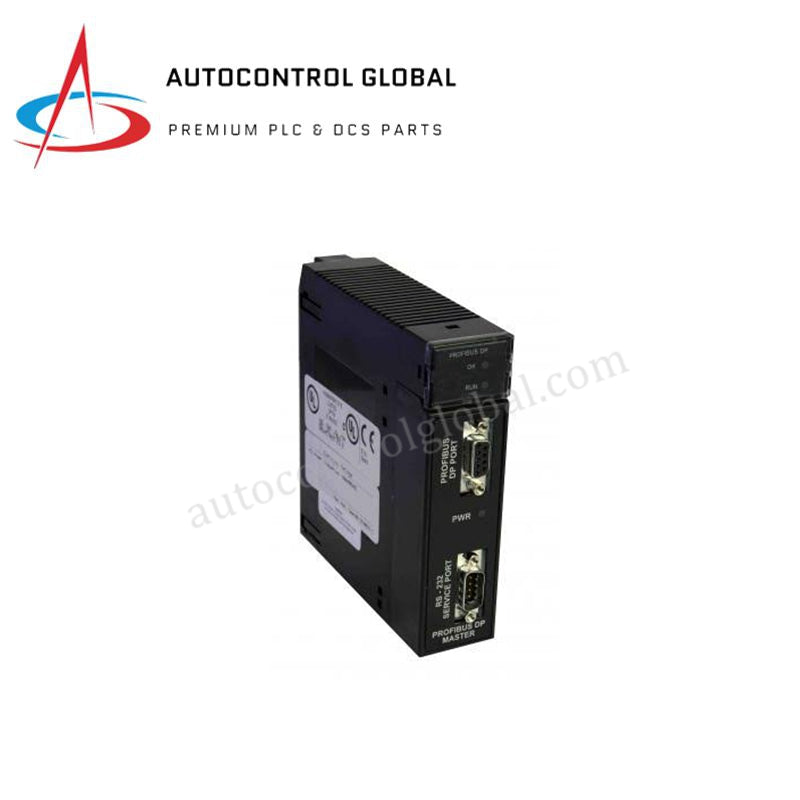

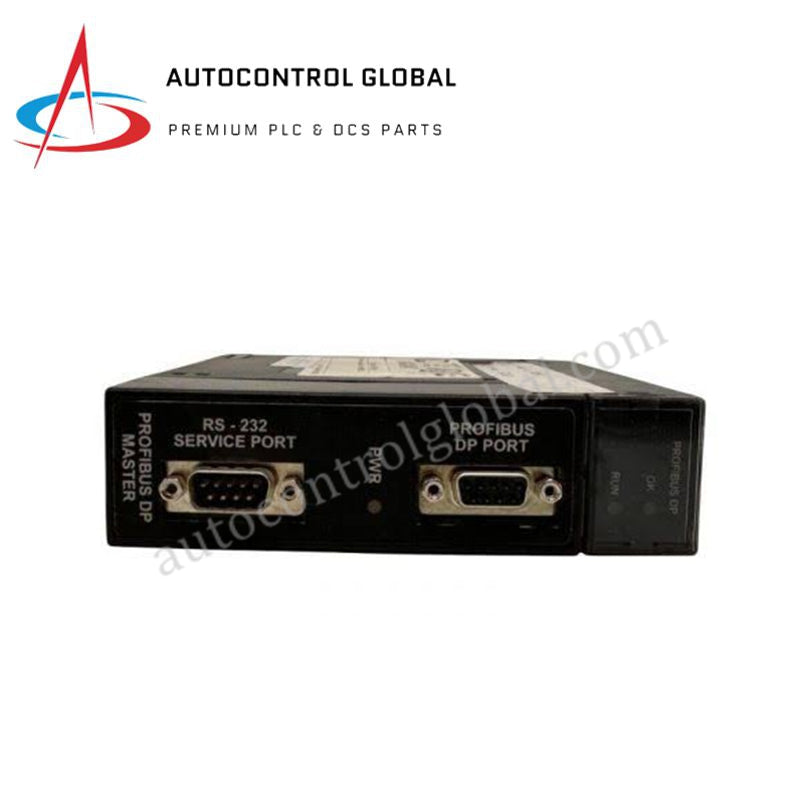

HE693PBM101 GE Serie 90-30 PROFIBUS-DP-Mastermodul

  • Manufacturer: GE Fanuc

  • Part Number: HE693PBM101

  • Condition:New with Original Package

  • Product Type: Kommunikationsmodule

  • Country of Origin: USA

  • Payment:T/T, Western Union

  • Shipping port: Xiamen

  • Warranty: 12 months

GE Fanuc HE693PBM101 PROFIBUS-DP-Mastermodul der Serie 90-30

Das GE Fanuc HE693PBM101, auch als HE693PBM101-PROFIBUS-DP-Mastermodul katalogisiert, dient als dedizierte Hardwarekomponente für den zyklischen Datenaustausch und die Verwaltung von Slave-Geräten innerhalb der Rückwandplatinen-Racks der GE Fanuc-Serie 90-30. Die Karte unterstützt bis zu 125 Feldgeräte über eine 9-polige D-Sub-Schnittstelle und verwendet Rahmenprotokolle gemäß dem Standard EN 50170. Die Betriebsspannung wird direkt über den internen 5-VDC-Strombus bezogen.

Hardwarespezifikationen

Parameter Spezifikation
Modell HE693PBM101
Marke GE Fanuc
Herkunft USA
Gewicht 0,45 kg
Abmessungen 132 x 36 x 152 mm
Betriebstemperatur 0 °C bis +60 °C
Leistungsaufnahme 500 mA bei 5 VDC (Rückwandplatinenverbrauch)
Protokoll PROFIBUS-DP (Master der Klasse 1, EN 50170)
Baudraten 9,6 kbit/s bis 12 Mbit/s (mit automatischer Baudratenerkennung)
Maximale Geräteanzahl 125 DP-Slave-Geräte
Netzwerkentfernung Bis zu 1200 m bei 9,6 kbit/s (bei höheren Baudraten kürzer)
Physische Schnittstelle Standardmäßiger 9-poliger D-Sub-Buchsenstecker
Diagnosestatus LEDs an der Frontseite (Modul OK, Busaktivität, Fehler)
Anforderung an den Rack-Steckplatz Montage in einem einzelnen Steckplatz auf der Grundplatine der Serie 90-30

Rückwandbus-Schnittstelle und Datendurchsatz

Das Modul kommuniziert mit der CPU über die parallele Rückwandbus-Architektur des Rack-Systems der Serie 90-30. Die Kommunikationsgeschwindigkeit des Rückwandbusses bleibt mit dem Abtastzyklus des Hauptprozessors synchronisiert, um Verzögerungen bei der E/A-Übertragung zu vermeiden. Darüber hinaus gewährleistet die Kompatibilität des internen Firmware-Flash-Speichers direkte Firmware-Handshakes mit der Programmiersoftware Proficy Machine Edition und Logicmaster 90. Der physische Kanal ermöglicht eine deterministische Datenübertragung im Submillisekundenbereich bei maximalen Übertragungsgeschwindigkeiten von 12 Mbit/s und bewahrt dabei die Integrität des Hardwarespeichers in dicht belegten Multi-Node-Subnetzwerken.

Häufig gestellte Fragen

F: Wie hoch ist der erforderliche Rückwandstrom für das HE693PBM101-Modul?

A: Das Modul zieht bei voller Kommunikationsleistung etwa 500 mA bis 600 mA direkt aus dem 5-VDC-Strombus der Rückwandplatine des Racks der Serie 90-30.

F: Wie erkennt das Mastermodul die Gerätegeschwindigkeiten in einem aktiven PROFIBUS-Netzwerk?

A: Der integrierte Controller führt über den unterstützten Bereich von 9,6 kbit/s bis 12 Mbit/s eine automatische Baudratenerkennung durch und passt sich während der Initialisierung an die vorkonfigurierte Geschwindigkeit des Netzwerkbusses an.

Richtlinien für die Installation vor Ort

Installieren Sie das HE693PBM101-Modul in einem standardmäßigen einzelnen Steckplatz auf einer beliebigen Grundplatine der Serie 90-30, während die Rack-Stromversorgung vollständig ausgeschaltet ist. Führen Sie zunächst den oberen Haken des Modulgehäuses in die Aussparung des Racks ein und drücken Sie anschließend die Unterkante fest an, bis der hintere Rückwandstecker vollständig sitzt. Ziehen Sie die Halteschraube an der Unterseite des Moduls fest, um es auch in Umgebungen mit starken Vibrationen sicher zu befestigen.

Verlegen Sie das PROFIBUS-DP-Netzwerkkabel stets als geschirmte verdrillte Leitung, die für die differentielle RS-485-Signalübertragung vorgesehen ist. Verbinden Sie das Schirmgeflecht an beiden Enden direkt mit der Masse und verwenden Sie dazu niederimpedante Erdungsschellen. Stellen Sie beim Anschließen des 9-poligen D-Sub-Steckers sicher, dass die Schalter für den aktiven Leitungsabschluss nur an den physikalischen Endknoten des Segments auf „ON“ gestellt sind. Halten Sie Signalkabel zu Hochspannungs-Wechselstromleitungen physisch in einem Abstand von mindestens 200 mm, um transiente elektromagnetische Störungen zu unterdrücken.
