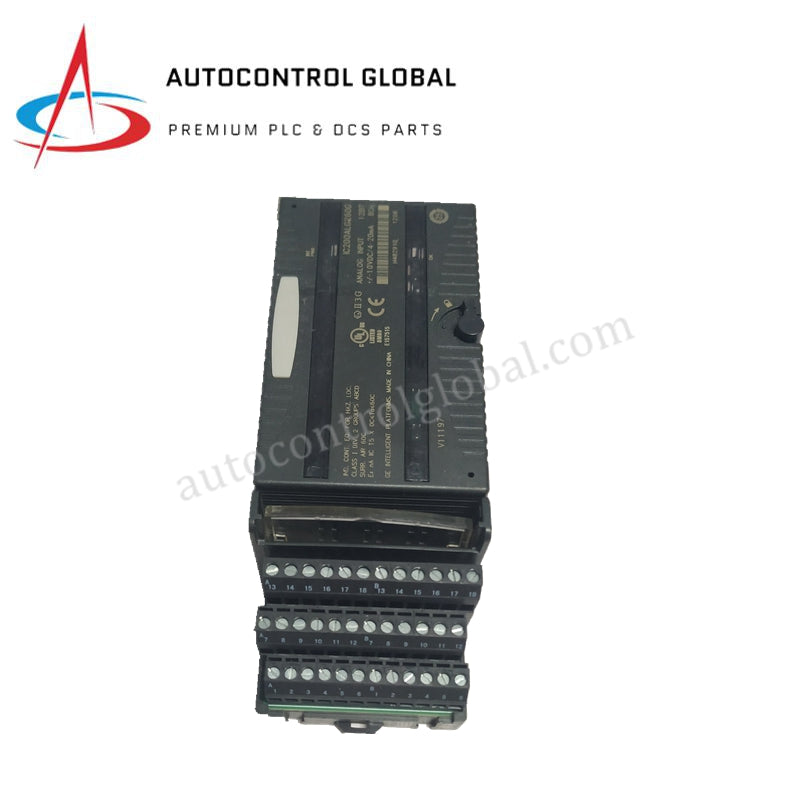

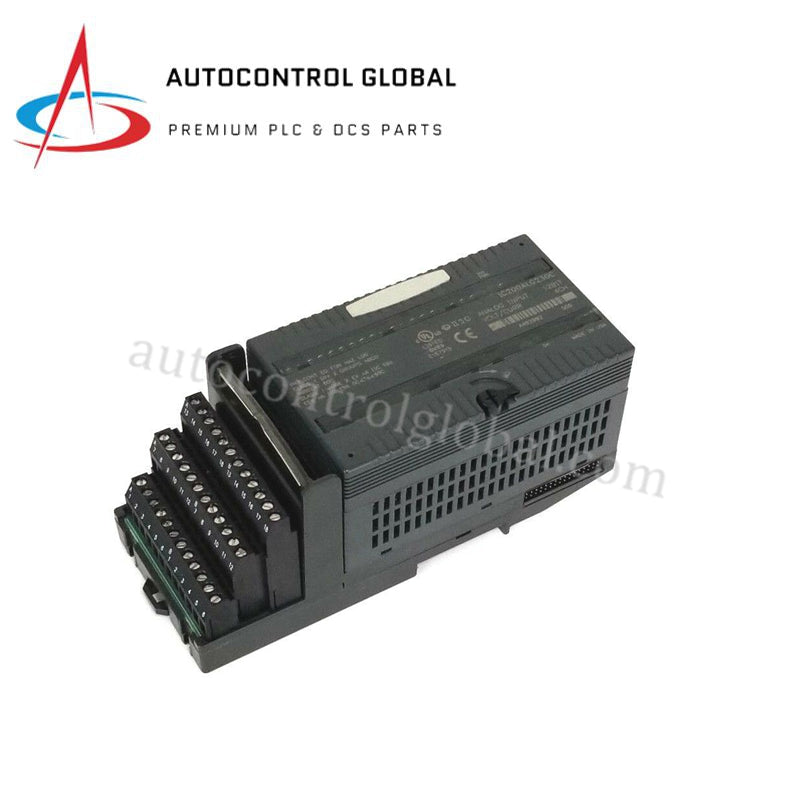

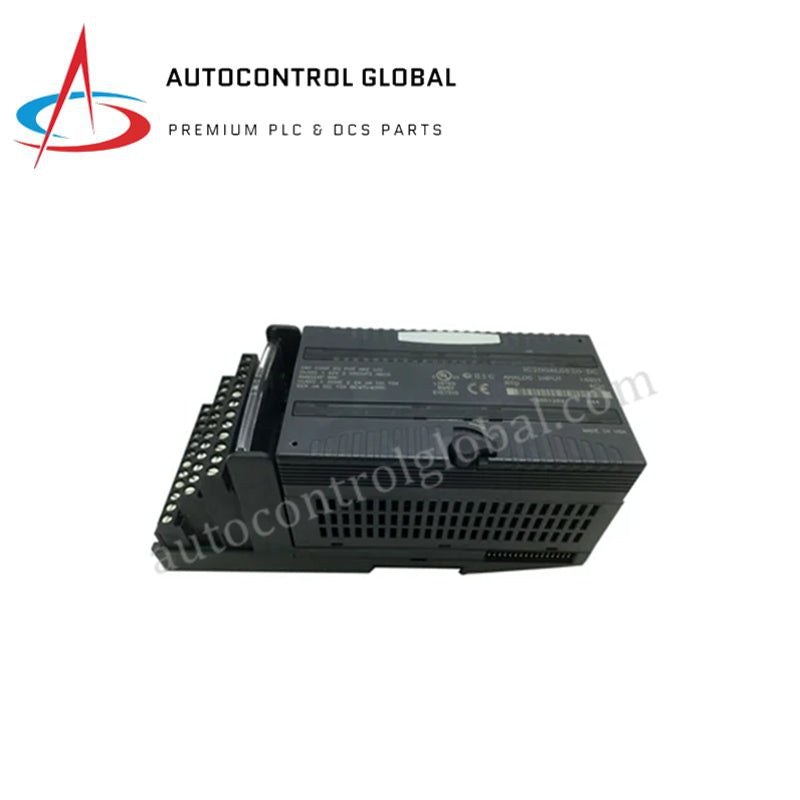

IC200ALG326 GE Fanuc VersaMax Analogausgangsmodul
Manufacturer: GE Fanuc
-
Part Number: IC200ALG326H
Condition：New with Original Package
Product Type: Analoge Ausgangsmodule
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
GE Fanuc IC200ALG326 VersaMax-Analogausgangsmodul
Das GE Fanuc IC200ALG326, auch als IC200ALG326-Analogausgangsmodul katalogisiert, dient als spezielle Hardwarekomponente zur Umwandlung digitaler Steuerbefehle in analoge Schleifensignale innerhalb von GE Fanuc VersaMax-SPS-Plattformen. Das Modul wandelt Daten mit einer Auflösung von 15 Bit über 8 massebezogene Ausgangskanäle um, um Feldgeräte mit standardmäßigen Stromsignalen von 4–20 mA oder 0–20 mA anzusteuern. Die Kanalparameter werden innerhalb einer maximalen Aktualisierungszeit von 15 ms aktualisiert, während optische Trennbarrieren eine galvanische Trennung zwischen der internen Backplane-Verarbeitungslogik und den externen Feldstromkreisen gewährleisten.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | IC200ALG326 |
| Marke | GE Fanuc / Emerson |
| Herkunft | USA / weltweit montiert |
| Gewicht | 0,60 kg (1,31 lbs) |
| Abmessungen | 120 mm x 90 mm x 50 mm |
| Betriebstemperatur | 0 bis 60 °C |
| Leistungsaufnahme | max. 50 mA bei 5 VDC (Backplane-Stromaufnahme) |
| Ausgangskanäle | 8 massebezogene Kanäle |
| Ausgangsstrombereich | 4–20 mA (Standard), 0–20 mA (über Jumper konfigurierbar) |
| Ausgangsauflösung | 15 Bit |
| Aktualisierungsrate des Moduls | maximal 15 ms |
| Isolationsspannung | 250 VAC dauerhaft; 1500 VAC für 1 Minute |
| Diagnoseunterstützung | Integrierte Diagnose mit 2 Status-LEDs |
Kommunikationsgeschwindigkeit des Backplane-Busses und Skalierung der I/O-Dichte
Das IC200ALG326-Modul ist mit der schnellen VersaMax-Backplane-Struktur verbunden und führt 15-Bit-Aktualisierungen der Digital-Analog-Signale aus, ohne Verarbeitungslatenzen bei benachbarten Modulen zu verursachen. Ingenieure können die gesamte I/O-Dichte in kompakten Schaltschrankflächen skalieren, da die Backplane-Leistungsaufnahme bei 5 VDC lediglich 50 mA beträgt. Die Wartbarkeit des Systems bleibt bei Generationswechseln konsistent, da die Firmware-Flash-Kompatibilität sowohl den Betrieb in älteren GE Fanuc-Rackkonfigurationen als auch in modernen Emerson-Steuerungsknoten unterstützt.
Häufig gestellte Fragen
F: Wie verarbeitet das IC200ALG326-Modul das Ausgangsverhalten, wenn die CPU-Kommunikation einen Fehlerzustand erkennt?
A: Das Modul verfügt über konfigurierbare Ausgangsstandardzustände, mit denen einzelne Kanäle während einer Kommunikationszeitüberschreitung ihren letzten gültigen Zustand halten oder auf einen festgelegten minimalen bzw. maximalen mA-Stromwert wechseln können.
F: Welche physische Hardwareänderung verändert den standardmäßigen Ausgangsstrombereich von 4–20 mA auf 0–20 mA?
A: Ingenieure konfigurieren den Ausgangsbereich des Moduls zwischen 4–20 mA und 0–20 mA, indem sie vor der Verdrahtung der Feldanschlüsse physische Jumperblöcke direkt auf der Modulbasis einsetzen oder umstecken.
F: Kann das IC200ALG326-Modul in ein aktives VersaMax-Rack eingesetzt oder daraus entnommen werden?
A: Servicetechniker müssen die primäre Systemversorgung und die Stromversorgung der Feldschleifen abschalten, bevor sie das Modul in die Trägerbasis einsetzen oder daraus entfernen, um die elektronischen Kontakte vor Lichtbogenbildung zu schützen.
Richtlinien für die Installation im Feld
Montieren Sie den VersaMax-Träger auf einer standardmäßigen 35-mm-DIN-Schiene oder befestigen Sie ihn mit Montageschrauben direkt an einer metallischen Montageplatte im Gehäuse. Richten Sie das Gehäuse des IC200ALG326-Moduls an den Trägerschlitzen aus und drücken Sie es fest an, bis die Halteriegel sicher einrasten. Schließen Sie die Feldsignalleitungen am abnehmbaren Klemmenblock mit geschirmten Twisted-Pair-Kabeln an und halten Sie analoge Ausgangsleitungen mindestens 300 mm von Hochspannungsleitern für Wechselstrom getrennt. Erden Sie alle Schirmableitungen an einer einzigen niederohmigen Erdungsschiene in der Nähe der Gehäuseeinführung. Stellen Sie sicher, dass die Umgebungstemperatur im Gehäuse zwischen 0 und 60 °C bleibt, damit die Signalumwandlungsgenauigkeit innerhalb der spezifizierten Grenzwerte erhalten bleibt.
