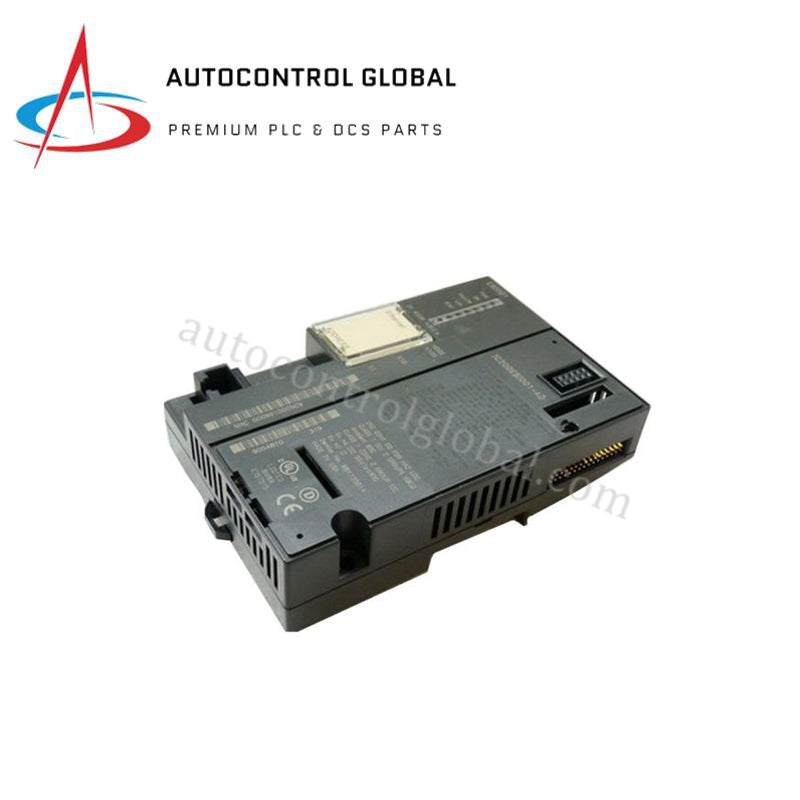

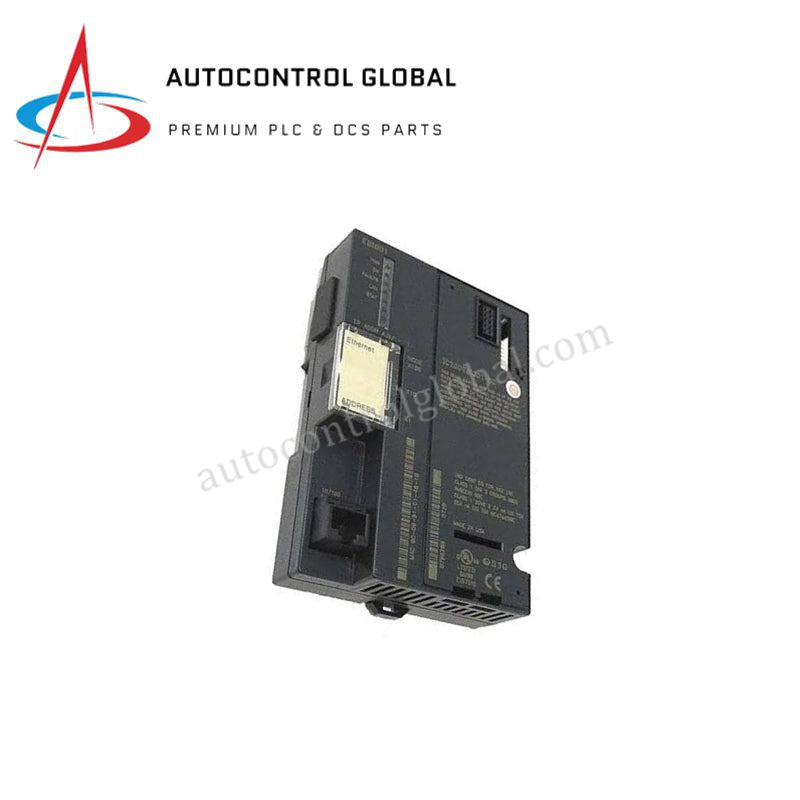

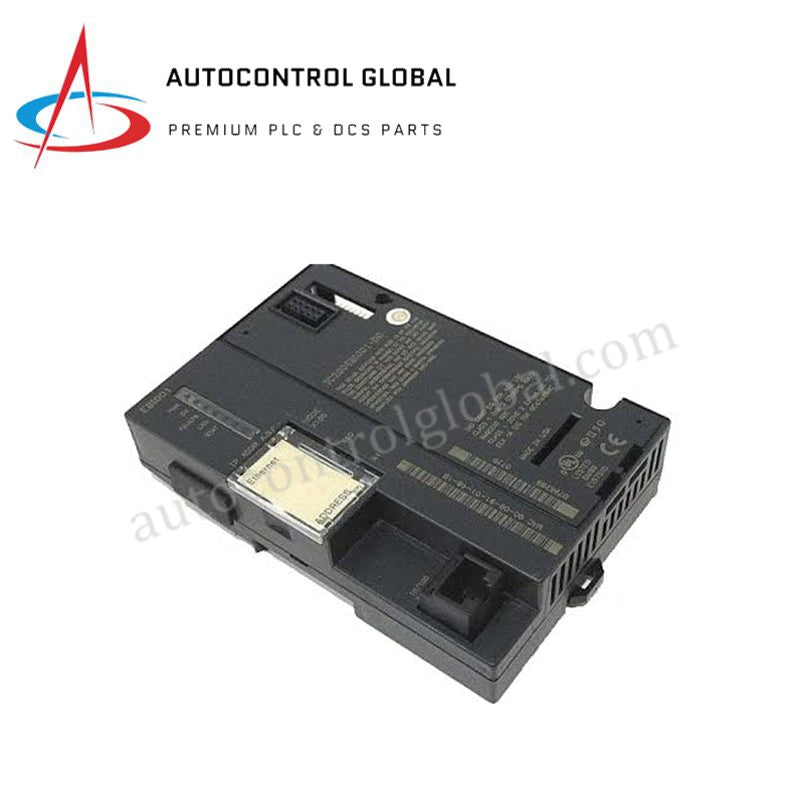

IC200EBI001 GE Fanuc VersaMax-Ethernet-Schnittstelleneinheit
Manufacturer: GE Fanuc
-
Part Number: IC200EBI001-DF
Condition：New with Original Package
Product Type: Ethernet-Netzwerkschnittstelleneinheiten
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Ethernet-Netzwerkschnittstelleneinheit GE IC200EBI001
Für die Hochgeschwindigkeits-Ethernet-Kommunikation und die Verarbeitung dezentraler E/A in GE-Fanuc-VersaMax-Steuerungssystemen konfiguriert, ermöglicht die GE IC200EBI001 mit der spezifischen Variante IC200EBI001-DF als Ethernet-Netzwerkschnittstelleneinheit den direkten physikalischen und elektrischen Datenaustausch zwischen Zentralcontrollern und lokalen Drop-Racks.
Aufschlüsselung der Suffixe und Modellmatrix
Die Bezeichnung IC200EBI001 definiert die zentrale Plattform der Ethernet-Netzwerkschnittstelleneinheit innerhalb der VersaMax-E/A-Produktfamilie. Revisionssuffixe kennzeichnen interne Hardwareaktualisierungen, Komponentenrevisionen oder Aktualisierungen der Flash-Firmware-Basisversion:
- IC200EBI001: Basis-Katalognummer für die Ethernet-Netzwerkschnittstelleneinheit der VersaMax-Backplane-Systeme.
- IC200EBI001-DF: Hardwarerelease mit revisionsspezifischen Merkmalen, aktualisiertem Platinenlayout, optimierten Backplane-Treiberkomponenten und verbesserten Flash-Firmware-Kompatibilitätsfunktionen.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | IC200EBI001 (Variante: IC200EBI001-DF) |
| Marke | GE Fanuc / Emerson |
| Herkunft | USA / Verschiedene |
| Gewicht | 0,14 kg (0,31 lbs) |
| Abmessungen | 133,4 x 69,1 x 85,9 mm |
| Betriebstemperatur | 0 bis 40 °C |
| Lagertemperatur | 0 bis 50 °C |
| Leistungsaufnahme | ~0,5 W (über 5-VDC-Backplane-Versorgung) |
| Netzwerkschnittstelle | 1 x RJ45-Anschluss (10/100 Mbit/s, automatische Aushandlung) |
| Maximale E/A-Kapazität | 1024 Byte (512 Byte diskrete Eingänge / 512 Byte diskrete Ausgänge) |
| Erweiterungskapazität | Bis zu 64 E/A-Module über 7 Erweiterungs-Racks |
| Status-LED-Anzeige | 5 LEDs: PWR, OK, FAULTS, LAN, STAT |
| Isolationsspannung | 1500 VAC / VDC zwischen der Feldlogikseite und der System-Backplane |
| Montageoptionen | Standard-DIN-Schiene 35 x 7,5 mm oder Panelmontage |
| Maximale Betriebshöhe | 1000 m über dem Meeresspiegel |
| Betriebsfeuchtigkeit | maximal 80 %, nicht kondensierend |
Backplane-Bus-Kommunikationsgeschwindigkeit und Netzwerkintegrität
Die Schnittstelleneinheit GE IC200EBI001 vereint das Routing auf der Echtzeit-Ethernet-Ebene mit der hohen Kommunikationsgeschwindigkeit des lokalen Backplane-Busses. Beim Empfang eingehender deterministischer Pakete über die 10/100-Mbit/s-RJ45-Schnittstelle übersetzt der interne ASIC der Einheit Protokollbefehle direkt in unverarbeitete Backplane-Frame-Sequenzen. Dieses Design minimiert die Übertragungslatenz zwischen angeschlossenen VersaMax-E/A-Modulen und ermöglicht zugleich die Stromverteilung über die Backplane. Darüber hinaus gewährleistet die Kompatibilität der internen Firmware-Flash-Speicher synchronisierte zyklische Datenaktualisierungen zwischen der Speicherabbildung des Hauptcontrollers und bis zu 64 angeschlossenen Erweiterungsmodulen, ohne Engpässe auf der Backplane oder Frame-Verluste.
Häufig gestellte Fragen
F: Wie führt der IC200EBI001 die Autokonfiguration der Module im lokalen VersaMax-Rack durch?
A: Der IC200EBI001 unterstützt aktive Autokonfigurationsroutinen. Nach dem Einschalten der Backplane-Versorgung scannt das Gerät die installierten Module des lokalen Racks und der Erweiterungsracks, ordnet physische Steckplatzadressen direkt internen Speicher-Offsettabellen zu und überprüft die Integrität der E/A-Module, bevor die aktive Ethernet-Hostkommunikation hergestellt wird.
F: Welche Vorsichtsmaßnahmen gelten beim Austauschen im laufenden Betrieb oder Entfernen von Modulen, die hinter der Schnittstelleneinheit angeschlossen sind?
A: Obwohl die Netzwerkschnittstelleneinheit eine hochzuverlässige Datenverarbeitung unterstützt, müssen Servicetechniker vor dem physischen Herausnehmen oder Einsetzen von Erweiterungsrack-Verbindungen die Spannungen der feldseitigen Relais trennen und die Stromversorgung des lokalen Racks ausschalten, um transiente Lichtbogenstörungen entlang der Logik-Backplane-Busleitungen zu verhindern.
F: Wie werden interne Fehlerdiagnosen über die Frontblende mitgeteilt?
A: Das Gerät verfügt über fünf verschiedene LEDs (PWR, OK, FAULTS, LAN, STAT). Störungen der Hardware- oder Backplane-Kommunikation setzen interne Bitregister und erzeugen visuelle Fehlercodes an der FAULTS-LED. Gleichzeitig werden bis zu 128 Byte Diagnosedaten zu Fehlern in den dafür vorgesehenen Speicherregisterblock für den Netzwerkstatus geschrieben.
Richtlinien für die Installation vor Ort
- Stellen Sie sicher, dass die Montagefläche der 35 x 7,5 mm DIN-Schiene vor dem Einrasten des Modulunterteils sauber und niederimpedant mit dem Schutzleiter (PE) verbunden ist.
- Stellen Sie eine ordnungsgemäße Kabeltrennung sicher, indem Sie verdrillte Ethernet-Leitungen mit 10/100 Mbit/s durch dafür vorgesehene Niederspannungs-Kabelkanäle führen und sie physisch von Hochspannungsleitungen zur Motorsteuerung oder zu induktiven Spulen trennen.
- Beachten Sie strikt die Vorschriften zur Schirmerdung, indem Sie die Schirmung des Ethernet-STP-Kabels direkt am Rahmen des Netzwerk-Switches oder an der Erdungsklemmenbaugruppe abschließen, um Schleifenstörungen entlang der galvanisch getrennten 1500-V-Logikschnittstelle zu vermeiden.
- Halten Sie rund um die oberen und unteren Kanten des Gerätegehäuses mindestens 25 mm freien Lüftungsraum ein, um bei Dauerbetriebslasten eine natürliche Konvektionskühlung zu ermöglichen.
- Beim Erweitern von Backplane-Verbindungen zu sekundären Erweiterungsracks sind zugelassene Werkskabel zu verwenden und die physikalischen Längenbeschränkungen einzuhalten, um eine Signaldämpfung entlang der Hochgeschwindigkeitsleitungen der Backplane-Treiber zu verhindern.
