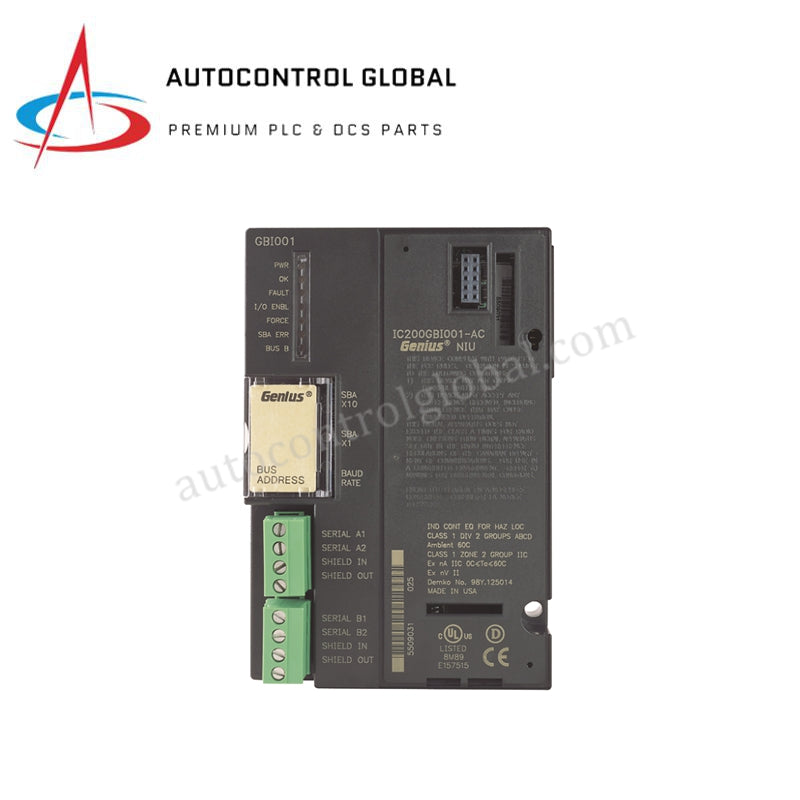

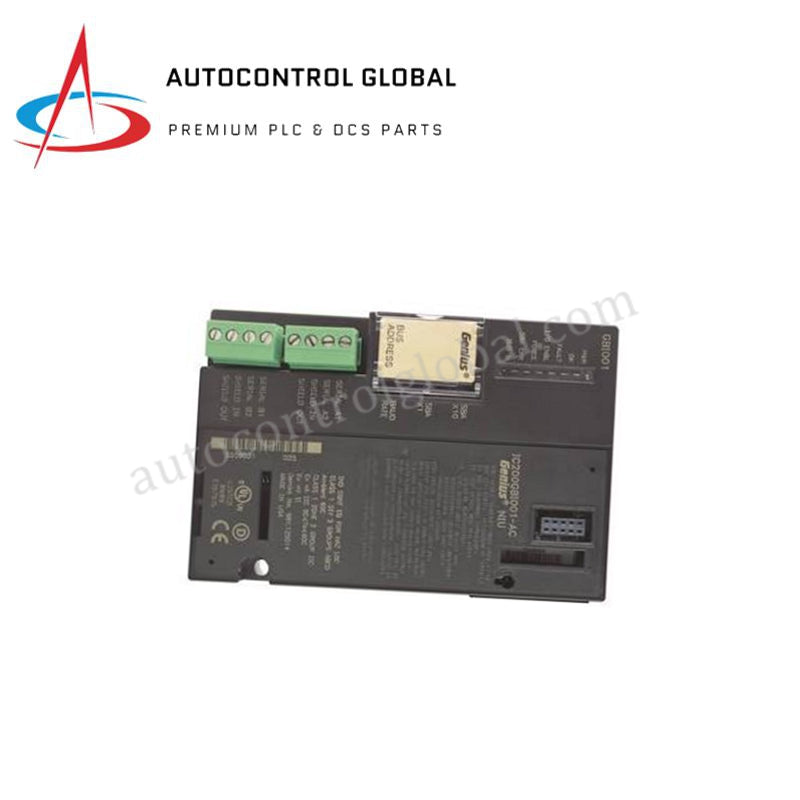

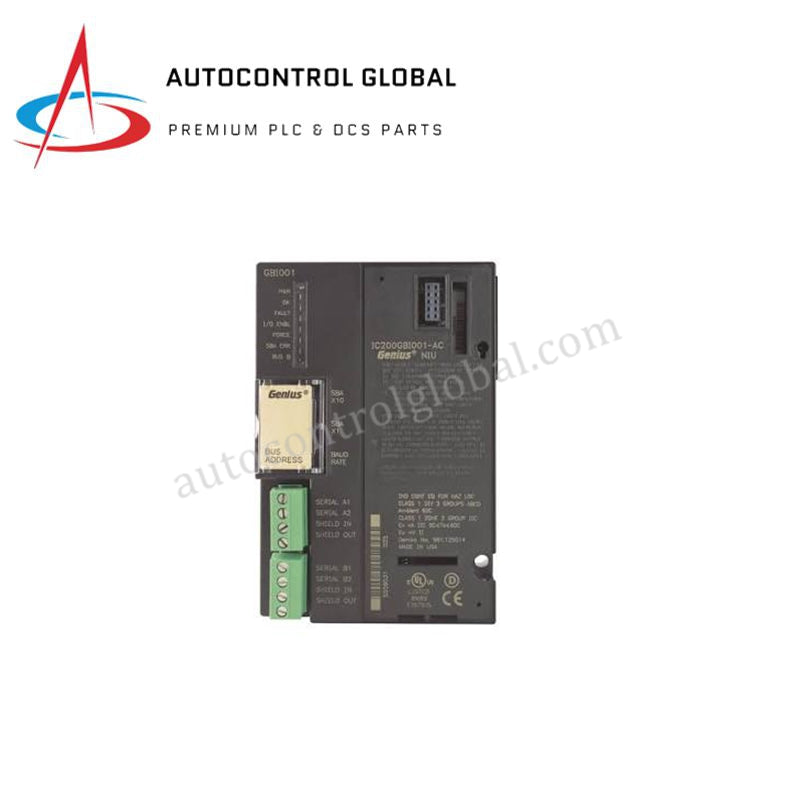

IC200GBI001 GE Fanuc VersaMax Genius-Netzwerkschnittstellenmodul
Manufacturer: GE Fanuc
-
Part Number: IC200GB1001
Condition：New with Original Package
Product Type: Kommunikationsmodule, Netzwerkschnittstelleneinheiten
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
GE Fanuc IC200GBI001 VersaMax Genius-Netzwerkschnittstelleneinheit
Die GE Fanuc IC200GBI001-LL, auch als IC200GBI001 Genius-Netzwerkschnittstelleneinheit katalogisiert, dient als dedizierte Hardwarekomponente zur Protokollübersetzung und Weiterleitung von Feldbusdaten innerhalb von GE-VersaMax-SPS-Plattformen. Servicetechniker setzen die Einheit auf den VersaMax-Backplane-Träger, wo sie bis zu acht lokale E/A-Erweiterungsmodule direkt mit einer Genius-Netzwerkleitung verbindet. Die Schnittstelle wandelt interne Rack-Backplane-Daten in serielle Genius-Bus-Transaktionen um und ermöglicht dadurch einen deterministischen Datenaustausch zwischen bis zu 32 Netzwerkknoten bei wählbaren Baudraten.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | IC200GBI001-LL / IC200GBI001 |
| Marke | GE Fanuc |
| Herkunft | USA / Standard-Industriebeschaffung |
| Gewicht | 0,45 kg (1,00 lbs) |
| Abmessungen | 66,8 x 128 x 130 mm (2,63 x 5,04 in) |
| Betriebstemperatur | 0 bis 60 °C |
| Leistungsaufnahme | 1,5 W (5 VDC bei 250 mA, 3,3 VDC bei 10 mA von der Backplane) |
| Bustyp | Genius-E/A-Bus (Linientopologie) |
| Übertragungsraten | 153,6 kbaud, 76,8 kbaud, 38,4 kbaud |
| Maximale Anzahl Knoten | Bis zu 32 Genius-Geräte (Adressen 0 bis 31) |
| Systemkapazität | 8 Module pro Rack, bis zu 128 Byte Eingangs-/Ausgangs-Busscan |
| E/A-Speichergrenzen | 1024 digitale Eingänge, 1024 digitale Ausgänge, 128 Byte analoge E/A |
| Abschlusswiderstände | Wählbar: 75, 100, 120 oder 150 Ohm |
Kommunikationsgeschwindigkeit des Backplane-Busses und Systemintegration
Die Netzwerkschnittstelleneinheit gewährleistet eine hohe Kommunikationsgeschwindigkeit des Backplane-Busses und multiplexiert digitale und analoge Signale über erweiterte VersaMax-Teilracks. Die interne Logikverarbeitung ordnet bis zu 2048 digitale Punkte direkt deterministischen Netzwerken zu, die mit dem seriellen Genius-Protokoll arbeiten, und verhindert dadurch Datenlatenzen in verteilten Regelkreisen. Die vollständige Firmware-Flash-Kompatibilität mit angeschlossenen VersaMax-E/A-Modulen gewährleistet eine synchronisierte Ausführung und ermöglicht eine nahtlose Integration mit Controllern der Serien 90-70, PACSystems RX3i und PACSystems RX7i.
Häufig gestellte Fragen
F: Wie konfigurieren Bediener die Adresse des seriellen Genius-Busses am IC200GBI001-Modul?
A: Technisches Personal stellt die serielle Busadresse im Bereich von 0 bis 31 über integrierte DIP-Schalter oder mithilfe der Softwareeinrichtung ein, bevor die Netzwerkkommunikation hergestellt wird.
F: Welche Werte für den Busabschlusswiderstand unterstützt die Modulschnittstelle?
A: Installateure konfigurieren Abschlusswiderstände von 75, 100, 120 oder 150 Ohm an beiden physikalischen Enden des Liniensegnents, um Signalreflexionen und Fehlanpassungen der Leitungsimpedanz zu verhindern.
F: Kann das IC200GBI001 externe Genius-Feld-E/A-Geräte mit Schleifenstrom versorgen?
A: Das Modul bezieht seine Energie direkt von der 5-VDC-VersaMax-Backplane-Schiene zum Betrieb der internen Logik und Kommunikationshardware. Für angeschlossene Feldgeräte sind externe Feldstromquellen erforderlich.
Richtlinien für die Installation vor Ort
Führen Sie die folgenden Installationsschritte nacheinander im Schaltschrank aus:
- Schalten Sie alle Hauptstromquellen für das VersaMax-Rack und die Feldgeräte aus, bevor Sie das Modul einsetzen.
- Schieben Sie das Schnittstellenmodul in den äußersten linken Trägerschacht, bis die mechanischen Backplane-Steckverbinder sicher einrasten.
- Verdrahten Sie das serielle Genius-Buskabel mit verdrillten, geschirmten Adernpaaren. Verbinden Sie die Klemmen in einer durchgehenden Linientopologie ohne Stichleitungen.
- Schließen Sie an beiden physikalischen Endknoten des Genius-Netzwerksegments einen passenden Abschlusswiderstand über den Busleitungen an.
- Verbinden Sie alle Kabelschirm-Ableitungen direkt über kurze Kupfer-Erdungsleitungen mit der Schaltschrank-Erdungsschiene und schalten Sie anschließend die Stromversorgung ein, um die Status-LEDs an der Frontseite zu prüfen.
