IC200MDL741E GE Fanuc VersaMax-Digitalausgangsmodule
Manufacturer: GE Fanuc
-
Part Number: IC200MDL741E
Condition：New with Original Package
Product Type: Digitale Ausgangsmodule
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months

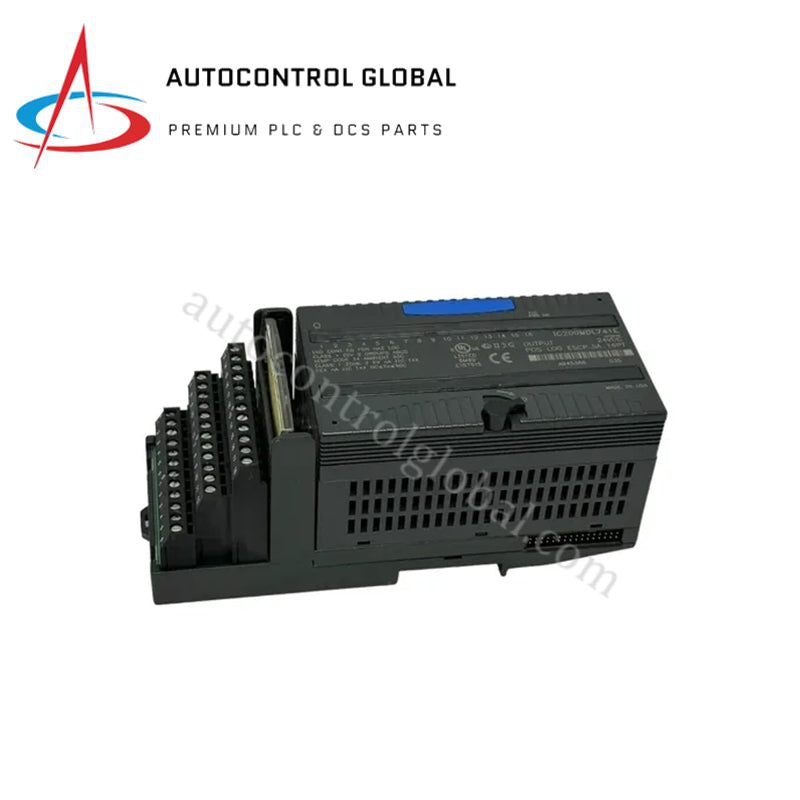

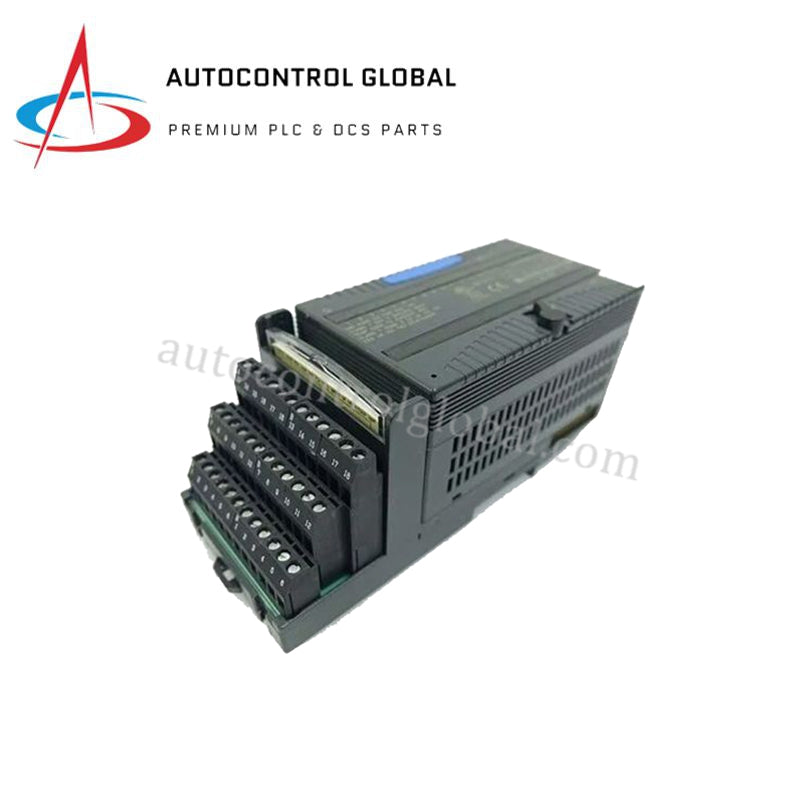

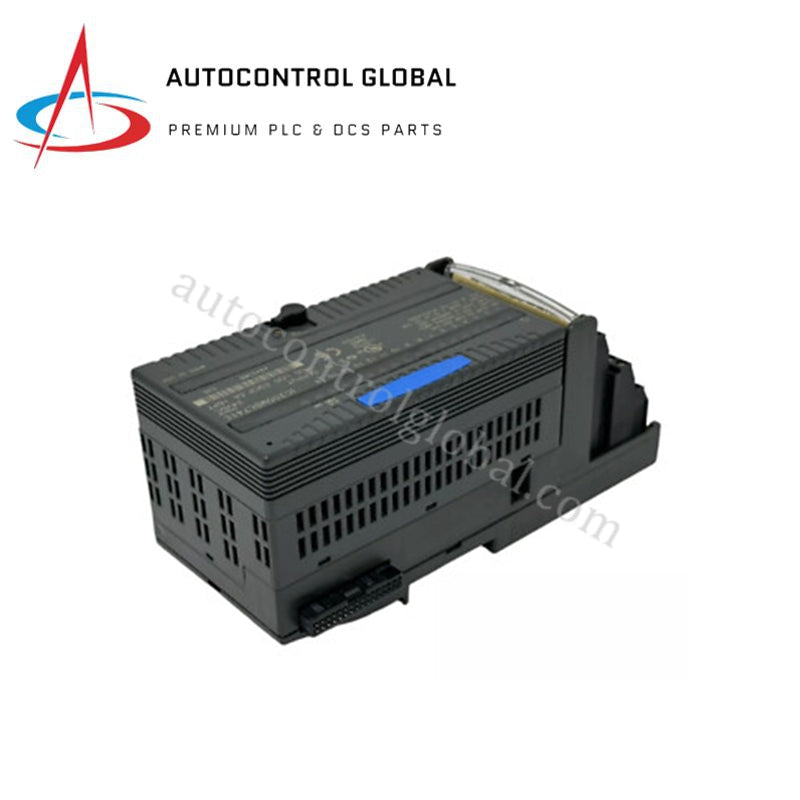

GE Fanuc IC200MDL741E diskretes Ausgangsmodul für VersaMax
Das GE Fanuc IC200MDL741E, auch als diskretes Ausgangsmodul IC200MDL741E katalogisiert, dient als spezielle Hardwarekomponente zur Ausführung digitaler EIN/AUS-Steuersignale in SPS- und E/A-Systemplattformen von GE Fanuc VersaMax.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | IC200MDL741E |
| Marke | GE Fanuc |
| Herkunft | USA |
| Gewicht | 0,35 kg |
| Abmessungen | 109 x 64 x 58 mm (4,3 x 2,5 x 2,3 Zoll) |
| Betriebstemperatur | 0 bis 60 °C |
| Leistungsaufnahme | 24 VDC nominale Feldversorgung |
| Ausgangskanäle | 32 diskrete Ausgangskanäle |
| Ausgangstyp | Positive Logik / stromsenkende Ausgänge (24 VDC) |
| Ausgangsspannungsbereich | 10 bis 30 VDC |
| Ausgangsstrom pro Kanal | max. 0,3 A |
| Gesamtstrom des Moduls | max. 9,6 A |
| Isolation | Galvanische Isolation zwischen Kanälen sowie zwischen Kanälen und System |
| Trägerkompatibilität | Trägerbasis IC200CHS022C |
| Systemmontage | VersaMax-E/A-Rack oder standardmäßige 35-mm-DIN-Schiene |
| Diagnose | Status-LEDs für die Ausführung einzelner Kanäle und die Fehlererkennung |
Rückwandbus und deterministische Netzwerke
Das Modul kommuniziert über die Trägerbasis IC200CHS022C mit dem Rückwandbus des VersaMax-Racks, um Echtzeit-Ausgangsabbildtabellen vom CPU-Modul zu empfangen. Die interne Busarchitektur ermöglicht eine E/A-Skalierung mit hoher Kanaldichte über alle 32 Halbleiterausgänge, ohne die Zyklusaktualisierungsgeschwindigkeit zu beeinträchtigen. Die Flash-Firmware-Kompatibilität innerhalb der Systemsteuerung gewährleistet eine nahtlose Integration über standardmäßige Rückwandbusrevisionen hinweg.
Die galvanische Isolationsschaltung schützt die internen Logikverarbeitungskomponenten vor Spannungsspitzen und Störgeräuschen auf der Feldseite. Durch die Trennung der Übertragungspfade für die Rückwandbuskommunikation von den Feldverdrahtungsschleifen gewährleistet die Hardware deterministische Steuerreaktionszeiten über Profinet- und EtherNet/IP-Netzwerke, die mit der Zentraleinheit verbunden sind.
Häufig gestellte Fragen
F: Wie hoch ist die maximal zulässige Laststromkapazität pro Kanal des IC200MDL741E?
A: Jeder einzelne Ausgangskanal unterstützt eine maximale Strombelastbarkeit von 0,3 A bei 24 VDC; der kumulierte Gesamtstrom des Moduls ist auf 9,6 A begrenzt.
F: Kann das diskrete Ausgangsmodul IC200MDL741E Wechselstromverbraucher direkt ansteuern?
A: Nein, die Ausgangskanäle sind ausschließlich für 24 VDC (Betriebsbereich 10 bis 30 VDC) ausgelegt und können Wechselstromkreise nicht direkt schalten.
F: Wird die Kontinuität der Feldverdrahtung unterbrochen, wenn das Modul von seinem Träger entfernt wird?
A: Beim Einsetzen oder Entfernen des Moduls IC200MDL741E von seiner Trägerbasis IC200CHS022C bleibt die Feldverdrahtung am Klemmenblock erhalten, sodass eine modulare Wartung ohne Beeinträchtigung der Schaltschrankverkabelung möglich ist.
Richtlinien für die Feldinstallation
- Trennen Sie alle Hauptstromquellen des Schaltschranks und vergewissern Sie sich vor der Montage der Hardware, dass keine externen Feldspannungen mehr anliegen.
- Rasten Sie die Trägerbasis IC200CHS022C sicher auf einer standardmäßigen 35-mm-DIN-Schiene ein oder befestigen Sie sie direkt mit Montageschrauben an der Rückwand des Gehäuses.
- Richten Sie die Kantensteckverbinder des Moduls IC200MDL741E an der Aufnahmebuchse der Trägerbasis aus und drücken Sie das Modul nach unten, bis die Verriegelungslaschen einrasten.
- Verdrahten Sie die 24-VDC-Feldgeräte mit den Klemmen des Trägerklemmenblocks und stellen Sie sicher, dass der Gesamtlaststrom an keinem einzelnen Kanal 0,3 A überschreitet.
- Trennen Sie die 24-VDC-Verdrahtung der diskreten Ausgänge innerhalb der Kabelführung von Hochspannungs-Wechselstromleitungen und induktiven Motorkabeln, um eine Störeinkopplung zu vermeiden.
- Schalten Sie die Systembetriebsspannung wieder ein, überprüfen Sie, ob die Stromversorgungs-LEDs von Träger und Modul grün leuchten, und führen Sie eine Punkt-zu-Punkt-Prüfung der Ausgangsforcierung durch.
