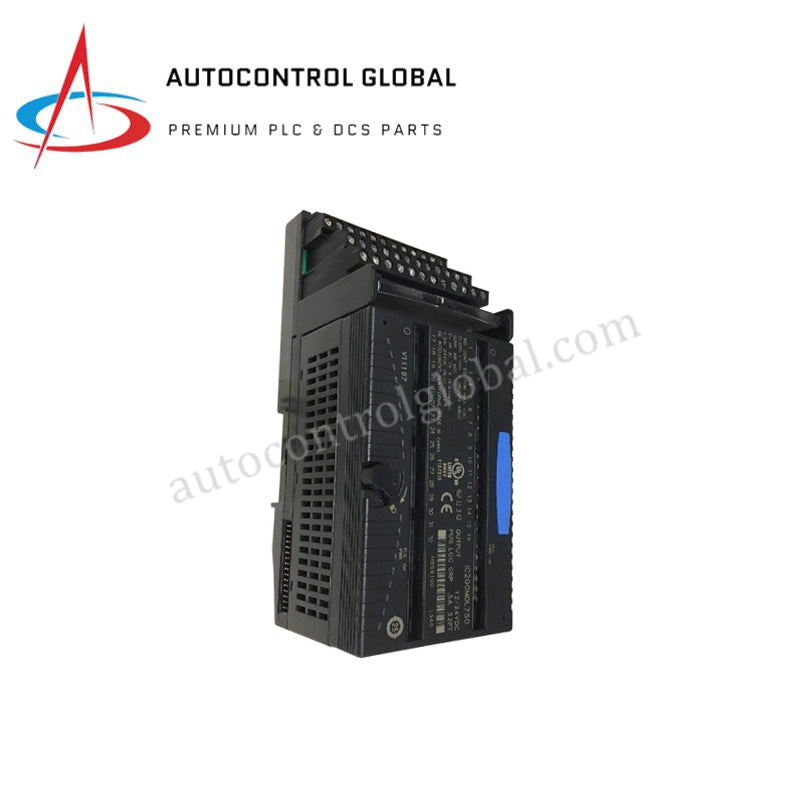

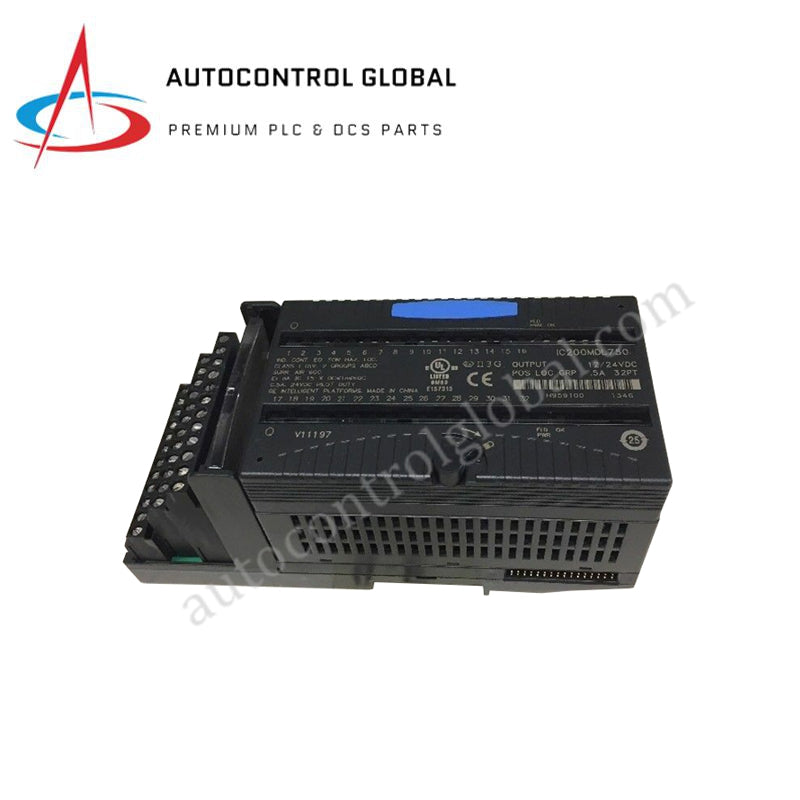

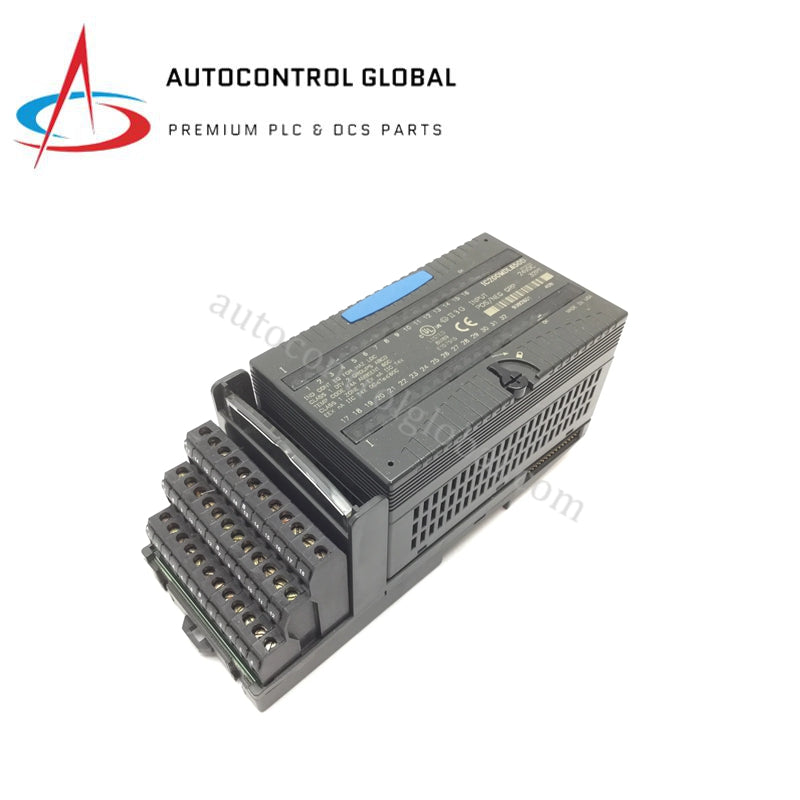

IC200MDL742G GE Fanuc VersaMax 32-Punkt-Ausgangsmodul
Manufacturer: GE Fanuc
-
Part Number: IC200MDL742G
Condition：New with Original Package
Product Type: Digitalausgangsmodule
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
GE Fanuc IC200MDL742G VersaMax-Digitalausgangsmodul
Das für die Verarbeitung diskreter Signale in VersaMax-Steuerungssystemen konfigurierte GE Fanuc IC200MDL742G (IC200MDL742-Digitalausgangsmodul) ermöglicht die direkte physikalische und elektrische Ansteuerung. Die Hardware schaltet externe 12–24-VDC-Lasten über hochdichte Transistorausgangskanäle und steuert Magnetventile, Relais und Feldaktoren an.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | IC200MDL742G |
| Marke | GE Fanuc |
| Herkunft | Japan |
| Gewicht | 0,30 kg (0,66 lbs) |
| Abmessungen | 120 mm B x 90 mm H x 40 mm T |
| Betriebstemperatur | 0 °C bis +60 °C |
| Leistungsaufnahme | ~200 mA bei 5 VDC (über die Rückwandplatine) |
| Kanalanzahl | 32 Transistorausgangskanäle |
| Ausgangsspannungsbereich | 12–24 VDC |
| Ausgangsstrombelastbarkeit | 0,5 A pro Kanal (maximal) |
| Logiktyp | Positive Logik (stromliefernd) |
| Schaltgeschwindigkeit | <=0,5 ms |
| Kanaltrennung | Galvanische Trennung zwischen Feldkanälen und Rückwandplatinenbus durch Optokoppler |
| Schaltungsschutz | Integrierter Überstrom- und Kurzschlussschutz |
| Montageart | DIN-Schienen- oder Schalttafelmontage |
Kommunikationsgeschwindigkeit des Rückwandplatinenbusses und deterministische Netzwerkausführung
Das Modul wird direkt in die VersaMax-E/A-Rackstruktur integriert und nutzt Treiber für die Kommunikationsgeschwindigkeit des Rückwandplatinenbusses, um deterministische Zustandsübertragungen zwischen dem CPU-Prozessor und den Feldausgangsschaltungen sicherzustellen. Die Halbleiterschaltarchitektur ermöglicht schnelle Zykluszeiten von unter 0,5 ms, während die Firmware-Flash-Kompatibilität eine stabile Synchronisierung der Kanallogik ohne Datenkorruption während der CPU-Abfragephasen gewährleistet.
Häufig gestellte Fragen
F: Wie reagiert der interne Schutz, wenn an einem Transistorkanal ein Überstrom- oder Kurzschlussereignis auftritt?
A: Der integrierte Überstrom- und Kurzschlussschutz begrenzt die thermische Belastung der Ausgangstransistoren bei Fehlern in den Feldleitungen. Sobald die Fehlerbedingung beseitigt ist, setzt der Kanal seinen Ausgangspfad ohne vollständiges Aus- und Einschalten der Rückwandplatinenversorgung in den Normalbetrieb zurück.
F: Können induktive Lasten wie Magnetventile oder Schütze direkt an die Ausgangsklemmen angeschlossen werden, ohne externe Freilaufdioden?
A: Obwohl das Modul über einen Kurzschlussschutz verfügt, erfordert die beim schnellen Abschalten (<=0,5 ms) entstehende hohe Energie induktiver Spannungsspitzen externe Unterdrückungsdioden, die direkt parallel zu den induktiven Feldlasten geschaltet werden, um die Integrität der Transistorübergänge zu schützen.
F: Welche Anforderungen stellt eine vollständig mit 32 Kanälen bestückte Konfiguration an die Versorgung der Rückwandplatine?
A: Die Modullogik entnimmt dem 5-VDC-Rückwandplatinenbus etwa 200 mA. Für die Feldlasten ist eine separate 12–24-VDC-Versorgung erforderlich, um die stromliefernden Ausgangsschaltungen zu versorgen.
Richtlinien für die Installation im Feld
- Montieren Sie das Modul auf dem VersaMax-Träger, der auf einer standardmäßigen 35-mm-DIN-Schiene oder einer geerdeten Metallmontageplatte installiert ist. Verriegeln Sie alle Schienenclips sicher, um die durchgängige Erdungsverbindung aufrechtzuerhalten.
- Führen Sie die 12–24-VDC-Feldverdrahtung durch separate Kabelkanäle und halten Sie Niederspannungs-Gleichstromleitungen von Hochspannungs-Wechselstromleitungen getrennt, um eine kapazitive Störeinkopplung zu vermeiden.
- Erden Sie den Hauptrahmen des Rückwandplatinenträgers und das Schaltschrankgehäuse über niederohmige Kupfer-Erdungsbänder an einer zentralen Erdungsschiene.
- Stellen Sie vor dem Einschalten der 24-VDC-Feldausgangsversorgung sicher, dass alle Schraubklemmenverbindungen entsprechend den Spezifikationen des Trägerchassis angezogen sind.
