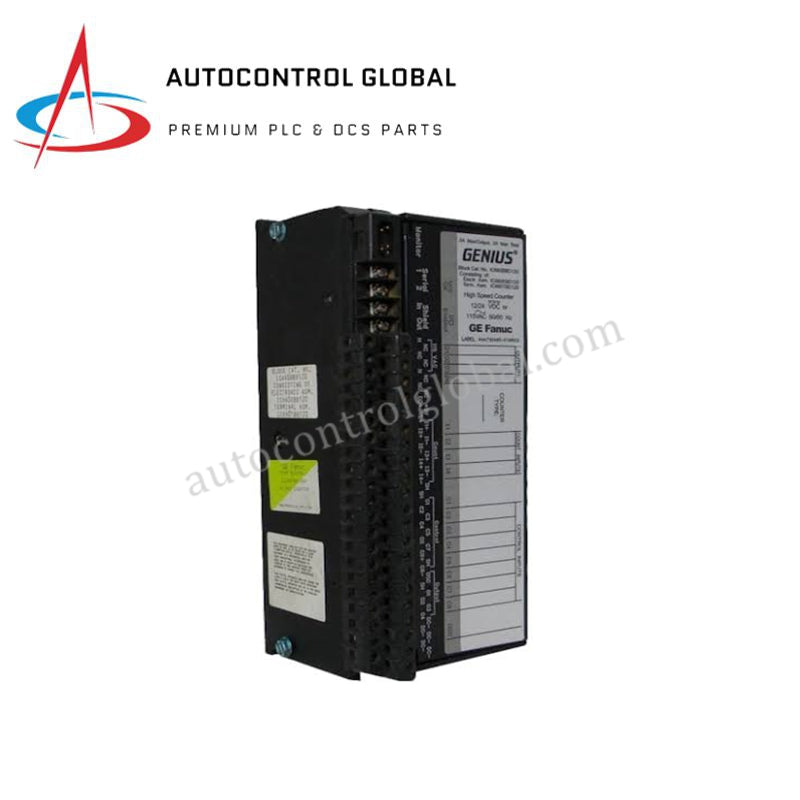

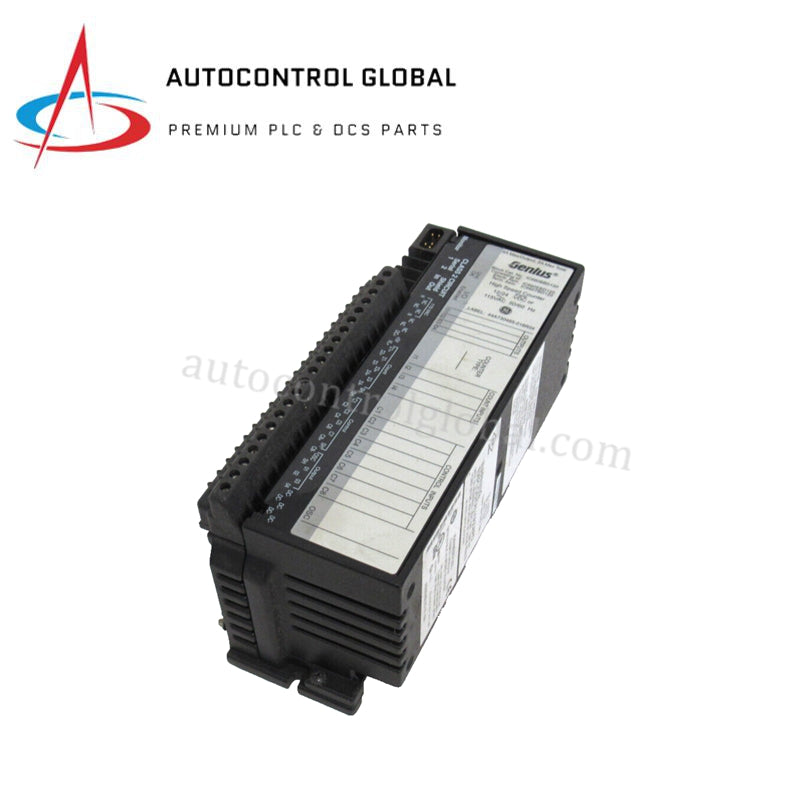

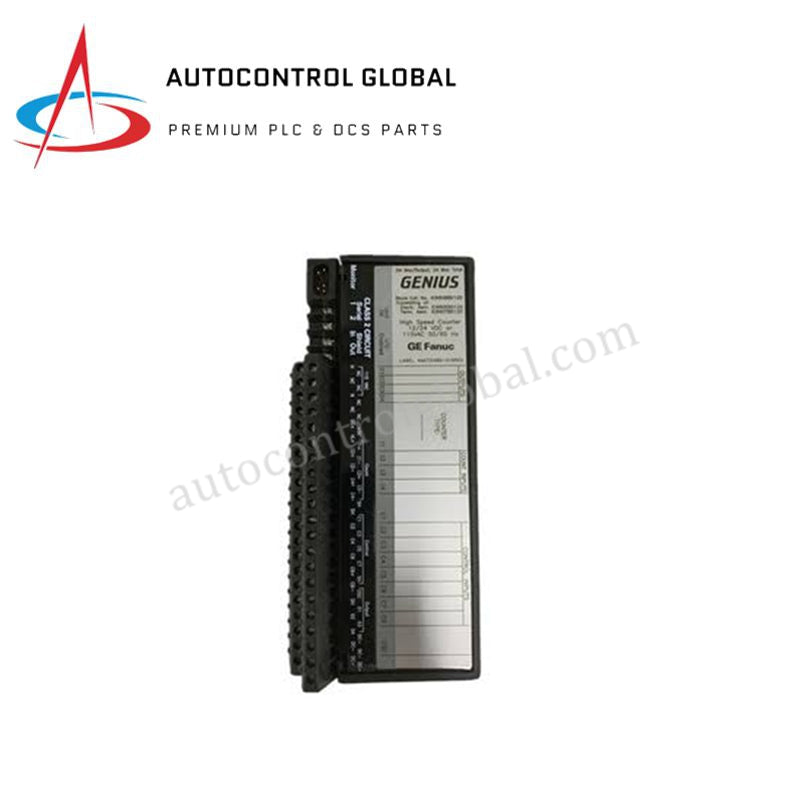

IC660BBD120 GE Fanuc Genius E/A-Hochgeschwindigkeitszählerblock
Manufacturer: GE Fanuc
-
Part Number: IC660BBD120
Condition：New with Original Package
Product Type: Hochgeschwindigkeitszählerblöcke
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
GE IC660BBD120 Genius-I/O-Hochgeschwindigkeitszählerblock
Der GE IC660BBD120 (Hochgeschwindigkeitszählerblock IC660BBD120) ist für die Hochgeschwindigkeits-Pulserfassung und die Echtzeit-Frequenzzählung in seriellen Genius-I/O-Netzwerken konfiguriert und ermöglicht die direkte physikalische/elektrische Ausführung.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | IC660BBD120 |
| Marke | GE Fanuc |
| Herkunft | USA |
| Gewicht | 4,00 lbs (1,81 kg) |
| Abmessungen | 8,83 x 3,34 x 3,91 Zoll (22,44 x 8,48 x 9,93 cm) |
| Betriebstemperatur | 0 bis 60 °C |
| Leistungsaufnahme | 8 W |
| Betriebsspannungsbereich | 18–56 VDC (24/48 VDC nominal) |
| Anzahl der Zähler | 1, 2 oder 4 konfigurierbare Zähler |
| Digitaleingänge | 12 Eingänge (5 bis 30 VDC) |
| Maximale Eingangsfrequenz | 200 kHz (Hochfrequenzfilter ausgewählt) |
| Digitalausgänge | 4 Ausgänge |
| Zusätzliche Ausgänge | 1 Oszillatorausgang, 1 Ausgang mit Nennwert 5 VDC (4,75 bis 5,25 VDC) |
| Minimale Impulsbreite | 2,5 µs (Hochfrequenz), 12,5 ms (Niederfrequenz) |
| Eingangsreaktionszeit | 0,5 ms (zuzüglich Filterverzögerung) |
| Elektrische Isolation | 1500-V-Isolation zwischen den Blöcken |
| Bus-Schnittstelle | Serieller Genius-RS-485-Bus |
| Statusanzeigen | LEDs für den Status „Unit OK“ und „I/O Enabled“ |
Deterministische Kommunikation über die Netzwerk-Backplane
Der IC660BBD120 verarbeitet die Aufsummierung von Impulsfolgen unabhängig von den SPS-Zykluszeiten des Host-Controllers und führt Hochgeschwindigkeitszählungen mit bis zu 200 kHz aus. Die integrierte digitale Filterung verwendet standardmäßig eine Hochfrequenzschwelle von 2,5 µs für schnelle Encodersignale oder eine Niederfrequenzschwelle von 12,5 ms zur Entprellung mechanischer Kontakte mit maximal 40 Hz. Die seriellen Busdaten werden deterministisch über das Genius-RS-485-Busprotokoll übertragen, wobei die aufaddierten Registerzählerstände an die CPUs der Serien 90-30 und 90-70 übertragen werden. Gleichzeitig gewährleistet die galvanische 1500-V-Isolation zwischen den Blöcken die Signalintegrität gegenüber Gleichtakt-Transienten.
Häufig gestellte Fragen
F: Welche Basiskomponenten werden zusammengebaut, um die vollständige Hochgeschwindigkeitszählerblock-Baugruppe zu bilden?
A: Die vollständige Baugruppe besteht aus dem Elektronikmodulunterteil mit der Katalognummer IC660EBD120, das mit der Feldverdrahtungs-Klemmenbaugruppe mit der Katalognummer IC660TBD120 verbunden wird.
F: Wie verändert das Umschalten zwischen der Hochfrequenz- und der Niederfrequenz-Eingangsfilterung die Zählleistung?
A: Durch Auswahl des Hochfrequenzfilters wird eine minimale Eingangsimpulsbreite von 2,5 µs eingestellt, wodurch Eingänge bis zu 200 kHz erfasst werden können. Durch Auswahl des Niederfrequenzfilters wird eine minimale Impulsbreite von 12,5 ms eingestellt; die maximale Zählrate beträgt dann 40 Hz, um Kontaktprellen herauszufiltern.
Richtlinien für die Installation vor Ort
Montieren Sie den IC660BBD120 senkrecht auf einer Montageplatte oder DIN-Schiene in einem Industriegehäuse und lassen Sie für die Wärmeabfuhr mindestens 2 Zoll freien vertikalen Raum. Führen Sie die Feldverdrahtung direkt zur IC660TBD120-Klemmenbaugruppe und halten Sie die 5–30-VDC-Encoder- und Impulsleitungen von spannungsführenden AC-Leitungen getrennt. Erden Sie die Abschirmleitung der seriellen Genius-RS-485-Kommunikation an einem einzigen Punkt, um Erdschleifen über die verteilten Netzwerkabzweige hinweg zu verhindern.
