IC693ALG222-HB GE Fanuc Serie 90-30 Datenblatt & Technisches Handbuch
Manufacturer: GE Fanuc
-
Part Number: IC693ALG222-HB
Condition：New with Original Package
Product Type: Analogeingangsmodule
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months

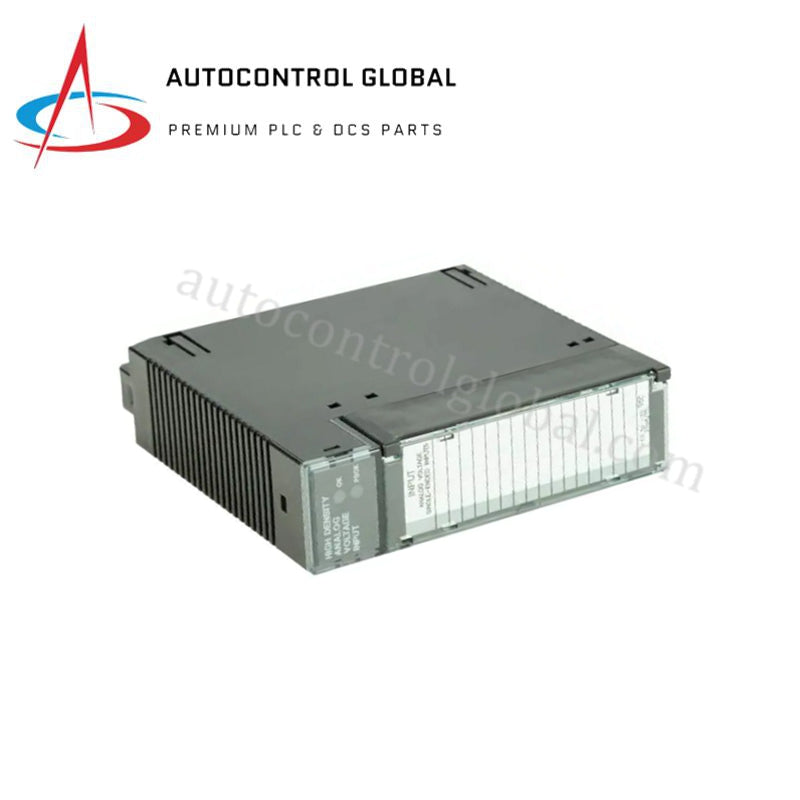

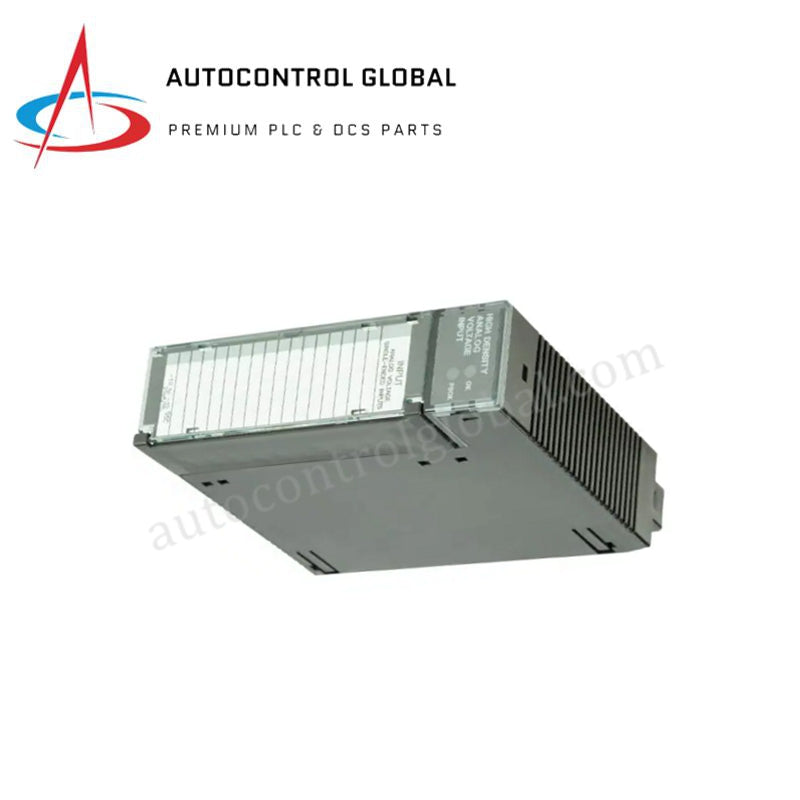

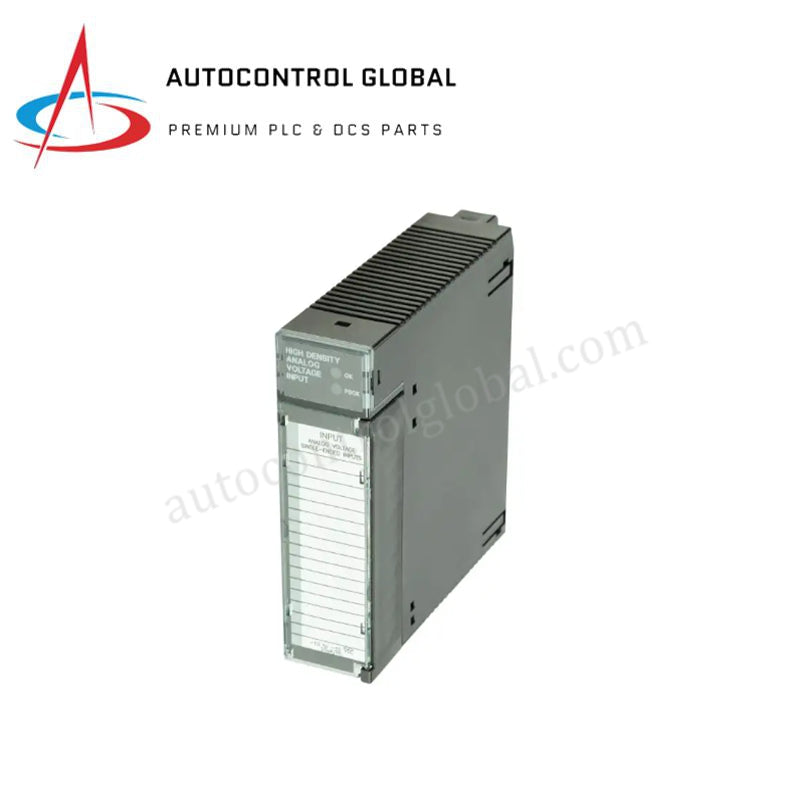

GE Fanuc IC693ALG222-HB Series 90-30 Analog-Eingangsmodul
Das GE Fanuc IC693ALG222-HB, auch katalogisiert als das IC693ALG222 Analog-Spannungseingangsmodul, fungiert als dedizierte Hardwarekomponente zur Erfassung analoger Spannungssignale und deren Umwandlung in digitale Werte innerhalb der Series 90-30 SPS-Plattformen. Das Modul führt die Signalumwandlung über einzelne feldseitige Schnittstellenpunkte aus und digitalisiert unipolare oder bipolare Spannungseingänge direkt in den internen Registerspeicher.
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | IC693ALG222-HB (Basismodell: IC693ALG222) |
| Marke | GE Fanuc |
| Herkunft | Japan |
| Gewicht | 0,40 kg (0,88 lbs) |
| Abmessungen | 3,8 cm x 13,0 cm x 13,0 cm (1,5 Zoll x 5,1 Zoll x 5,1 Zoll) |
| Betriebstemperatur | 0 bis 70 °C |
| Stromverbrauch | Maximal 112 mA vom +5 VDC-Bus; maximal 41 mA von isolierter +24 VDC-Versorgung |
| Eingangskanäle | 16 Einzelended oder 8 Differenzial (softwareseitig wählbar) |
| Spannungsbereich | 0 bis 10 VDC (unipolar), -10 bis +10 VDC (bipolar) |
| Auflösung | 2,5 mV pro Zählwert (0 bis 10 VDC Bereich); 5,0 mV pro Zählwert (-10 bis +10 VDC Bereich) |
| Isolierung | 1500 V RMS kontinuierlich Feldseite zu Logikseite; 250 VAC kontinuierlich |
| Aktualisierungsrate | 13 ms für alle Kanäle (6 ms für 16 Einzelended, 3 ms für 8 Differenzial) |
| Eingangswiderstand | Größer als 500 kOhm (Einzelended), größer als 1 MOhm (Differential) |
| Eingangsfilterantwort | 41 Hz (Einzelendedmodus), 82 Hz (Differentialmodus) |
| Linearität | Weniger als 1 LSB |
| Genauigkeit | Plus/minus 0,25 % des vollen Messbereichs bei 25 °C; plus/minus 0,5 % des vollen Messbereichs über den Betriebstemperaturbereich |
| Statusanzeigen | 2 grüne LEDs („Modul OK“ und „Stromversorgung OK“) |
Profinet- / EtherNet/IP-deterministische Netzwerke und Backplane-Bus-Ausführung
Das IC693ALG222-HB Modul integriert sich direkt in die Series 90-30 parallele Backplane und arbeitet unter deterministischen Synchronisierungsfenstern, die von der zentralen Verarbeitungseinheit vorgegeben werden. Die Datenübertragungsgrenzen werden durch den internen Analog-Digital-Verarbeitungszyklus bestimmt, der 16 Datenwörter innerhalb der festgelegten I/O-Scan-Intervalle über den Backplane-Bus überträgt. Wenn es zusammen mit Netzwerkschnittstelleneinheiten eingesetzt wird, die Profinet- oder EtherNet/IP-deterministische Netzwerke ermöglichen, muss die Firmware-Flash-Kompatibilität am Netzwerkanschluss überprüft werden, um sicherzustellen, dass die Paketkapselung der internen Status- und Datenregister eine Konsistenz im Sub-Millisekundenbereich beibehält, ohne Protokollkonvertierungsverzögerungen in der Feldebene hinzuzufügen.
Häufig gestellte Fragen
F: Wie verändert sich die Kanaldichte und die physikalische Klemmenverdrahtung beim Umschalten vom Single-Ended- auf den Differenzialmodus?
A: Die Konfiguration des Moduls im Single-Ended-Modus bietet 16 diskrete Kanäle mit gemeinsamem Rückweg. Die Auswahl des Differenzialmodus über die Software reduziert die Kanalanzahl auf 8, indem aufeinanderfolgende Klemmenpaare zur Isolierung der Signalrückwege gebildet werden und die Eingangsfilterfrequenz auf 82 Hz verdoppelt wird, um die Gleichtaktstörunterdrückung zu verbessern.
F: Welche Risiken bestehen für die Backplane-Stromversorgung, wenn die externe +24 VDC Versorgung absinkt?
A: Das Modul benötigt eine stabile +5 VDC Backplane-Schiene (maximaler Stromverbrauch 112 mA) für die Logikverarbeitung und eine isolierte +24 VDC Versorgung (maximaler Stromverbrauch 41 mA) zur Versorgung der analogen Wandler-Schaltung. Fällt die +24 VDC Versorgung unter die Betriebsgrenzen, erlischt die LED „Power Supply OK“ und das Modul aktualisiert keine analogen Datenregister mehr, obwohl die LED „Module OK“ weiterhin leuchten kann.
Richtlinien für die Feldinstallation
- Trennung der Klemmenblöcke: Trennen Sie die abnehmbare Klemmenblockbaugruppe vom Modulgehäuse, bevor Sie die Feldverdrahtung durchführen, um versehentliche mechanische Belastungen der internen Leiterplattenverbindungen zu vermeiden.
- Schirmerdung: Schließen Sie alle Instrumentenkabelschirme am externen Chassis-Erder an, der sich unten am PLC-Rack befindet. Verbinden Sie Kabelschirme nicht direkt mit den Modulanschlusspunkten, um Erdschleifenströme zu vermeiden, die Störungen in die Messkanäle einspeisen könnten.
- Signaltrennung: Führen Sie alle niederpegeligen analogen Eingangssignalleitungen in separaten, geerdeten Stahlrohren, die vollständig von Hochspannungs-Wechselstrom-Verteilungsleitungen oder Ausgangskabeln von Frequenzumrichtern getrennt sind.
- Backplane-Einbau: Stellen Sie sicher, dass die Stromversorgung der Series 90-30 Backplane vollständig isoliert ist, bevor Sie das Modul einstecken oder entfernen. Haken Sie zuerst den oberen Haken des Modulgehäuses in die Schwenkkerbe des Racks ein, und schwenken Sie dann den unteren Teil nach innen, bis der Verriegelungshebel sicher einrastet.
