IC693CBL327 GE Fanuc Series 90-30 SPS-Kabelbaugruppen

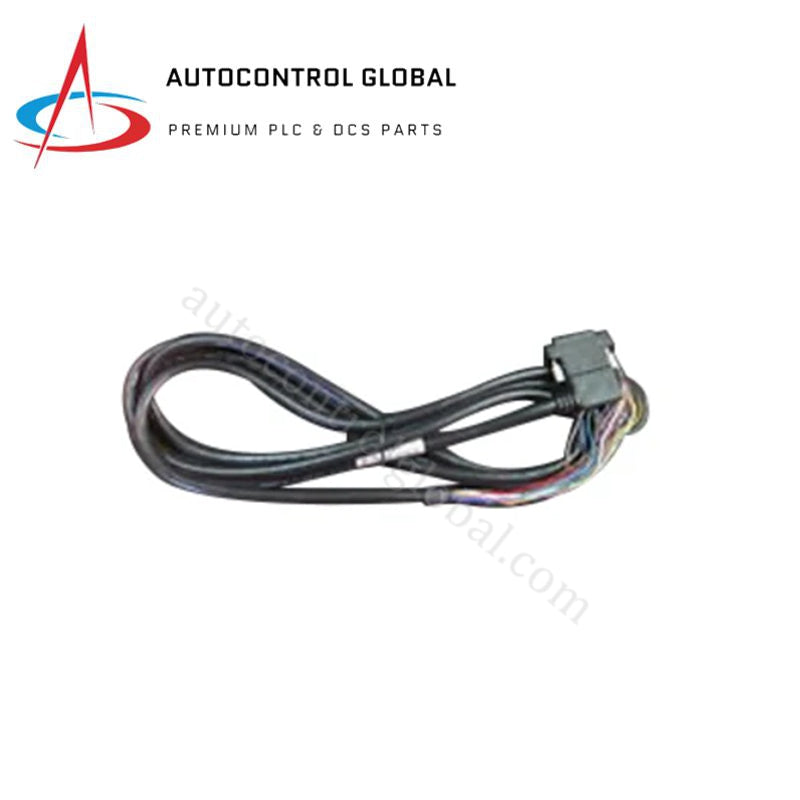

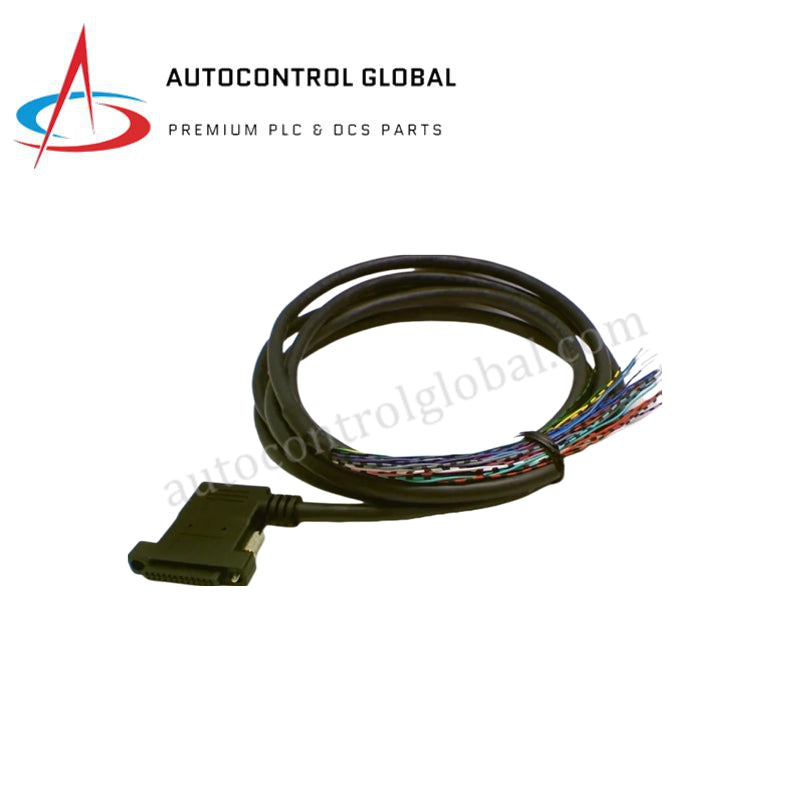

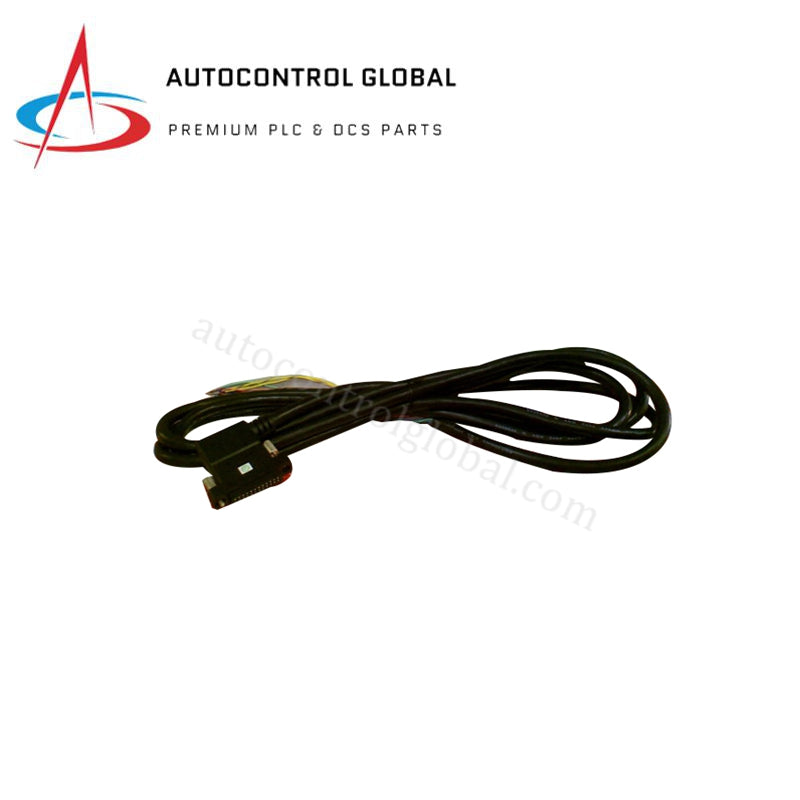

GE Fanuc IC693CBL327 Kabelkonfektion für I/O der Serie 90-30

Für den Anschluss an die Frontplatte eines linksseitigen Moduls und die Signalübertragung in Plattformen der Serie 90-30 ausgelegt, ermöglicht die GE Fanuc IC693CBL327 (IC693CBL327 I/O-Kabelkonfektion eine direkte physische und elektrische Verbindung.

Hardwarespezifikationen

Kommunikationsgeschwindigkeit und Skalierung der Dichte des Backplane-Busses

Die Kabelkonfektion IC693CBL327 wird direkt mit den linksseitigen Frontplatten-Headern hochdichter I/O-Module verbunden und ermöglicht einen schnellen Signaltransport, ohne die Kommunikationsgeschwindigkeit des Backplane-Busses einzuschränken. Das rechtwinklige Steckerprofil gewährleistet eine kompakte Einbautiefe von 51 mm und erleichtert die Installation im Schaltschrank, während mechanische Belastungen der internen Backplane-Verbindungen vermieden werden. Durch die Verwendung massiver Kupferleiter mit 24 AWG und einer Nennstromstärke von 1,2 A gewährleistet die Konfektion eine geringe Signaldämpfung über alle 24 Pins hinweg, auch bei gleichzeitigem Schalten mehrerer Kanäle. Darüber hinaus gewährleistet die vollständige Hardware-Integration in Chassis-Architekturen der Serie 90-30 die Firmware-Flash-Kompatibilität und vorhersehbare Signalübertragungsgeschwindigkeiten in hochdichten digitalen I/O-Arrays.

Häufig gestellte Fragen

F: Welche genaue Ausrichtung ist für die Kabelkonfektion IC693CBL327 an hochdichten I/O-Modulen erforderlich?

A: Die IC693CBL327 wird ausschließlich mit dem linksseitigen Frontplattensteckverbinder (Vorderansicht) hochdichter Module der Serien 90-30 und RX3i verbunden, während das entsprechende Kabel IC693CBL328 an den rechtsseitigen Steckverbinder angeschlossen wird.

F: Wie wirkt sich der rechtwinklige 24-polige Steckverbinder auf die räumlichen Installationsanforderungen in Schaltschränken aus?

A: Die 90-Grad-Ausführung begrenzt die Tiefe des Steckervorsprungs auf 51 mm (2,0 Zoll) und ermöglicht so das Schließen der Schaltschranktür in Gehäusen mit geringer Bautiefe, ohne die Header-Pins des Moduls zu belasten.

F: Können die offenen Leitungsenden direkt an Standard-Reihenklemmen angeschlossen werden?

A: Ja, Techniker können die einzelnen Leiter mit 24 AWG abisolieren und mithilfe von Aderendhülsen direkt an Standard-Reihenklemmen auf DIN-Schienen oder generische Schnittstellenblöcke anschließen.

Richtlinien für die Installation vor Ort

Überprüfen Sie vor dem Anschließen des rechtwinkligen IC693CBL327-Steckers den linksseitigen Modulstecker und stellen Sie sicher, dass die Pins frei von Verschmutzungen sind. Richten Sie die Codierungen des Steckverbinders im Fujitsu-Stil aus und drücken Sie ihn fest hinein, bis er vollständig sitzt. Sichern Sie die Konfektion anschließend mit den integrierten Halteschrauben.

Halten Sie vor der Modulfrontplatte einen Mindestfreiraum von 51 mm (2,0 Zoll) ein, um ein starkes Biegen oder Quetschen des Kabelbündels zu verhindern. Führen Sie den 3 Meter langen, ungeschirmten Kabelmantel durch eine dafür vorgesehene Kabelkanalführung für Niederspannungs-Gleichstromleitungen und halten Sie dabei Abstand zu Hochspannungs-Wechselstromleitungen.

Isolieren Sie die einzelnen Leiter mit 24 AWG am Ende mit offenen Anschlussleitungen ab und schließen Sie sie mithilfe geeigneter Aderendhülsen an Reihenklemmen an. Verbinden Sie die Schirmungs-Erdungsschienen des Schaltschranks mit der zentralen Systemerde, um das Einkoppeln externer Störungen in benachbarte diskrete Schaltkreise zu verringern.
