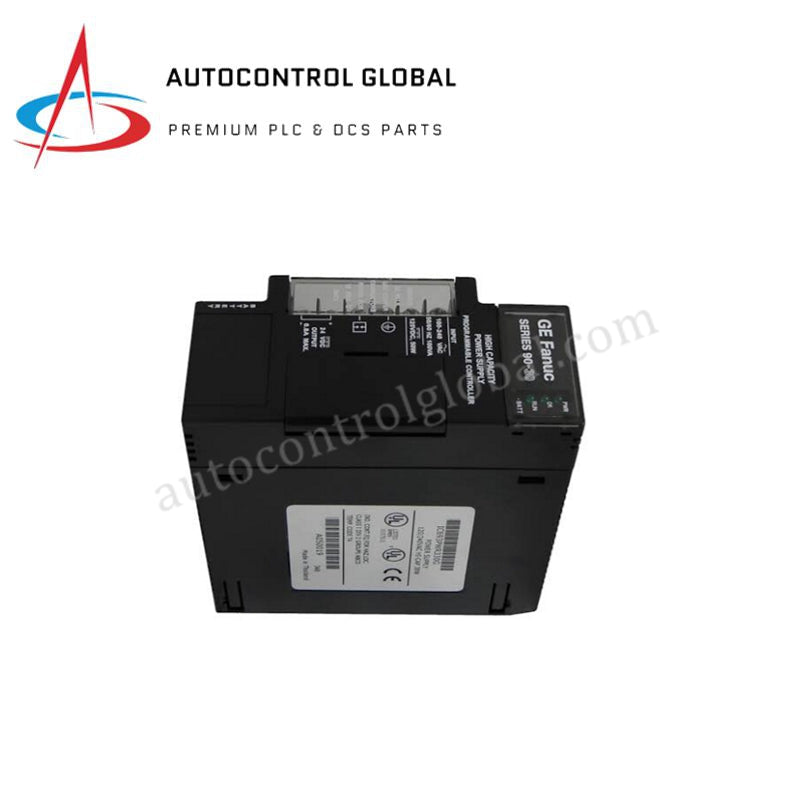

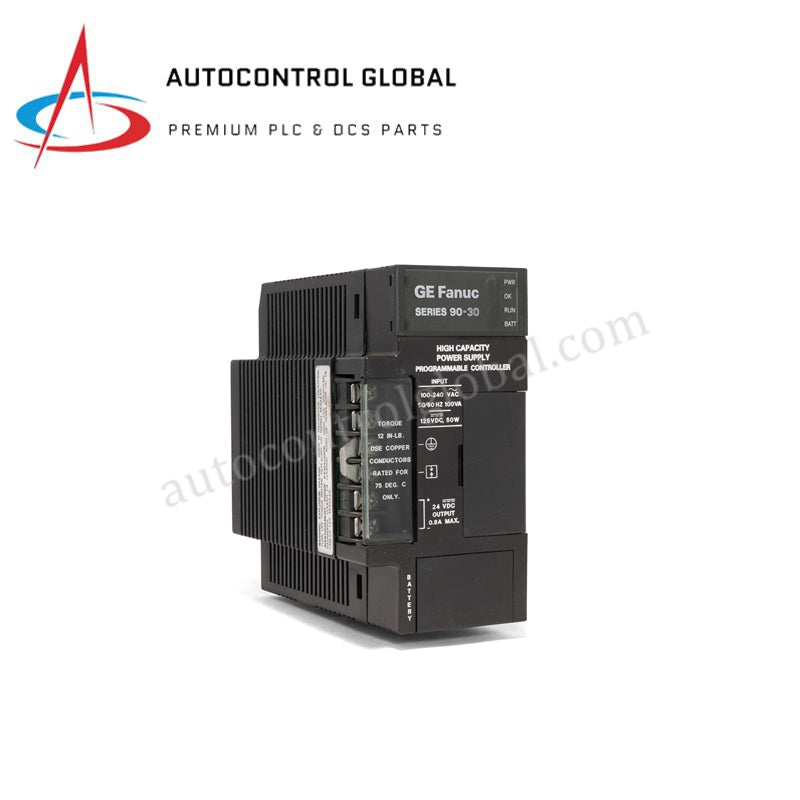

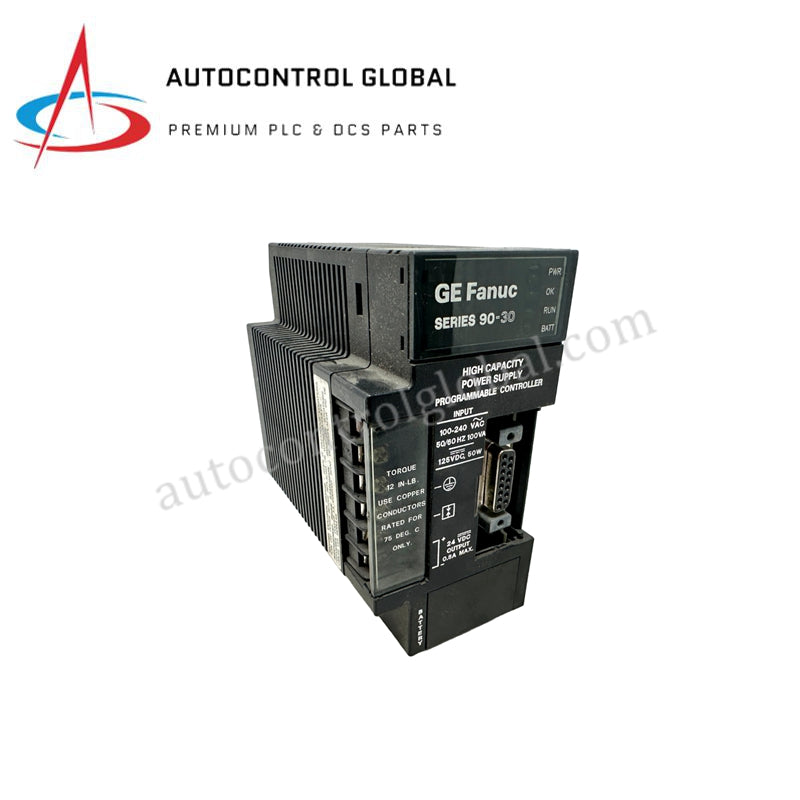

IC693PWR330E GE 30W AC/DC-Netzteilmodule der Serie 90-30

  • Manufacturer: GE Fanuc

  • Part Number: IC693PWR330E

  • Condition:New with Original Package

  • Product Type: Netzteile

  • Country of Origin: USA

  • Payment:T/T, Western Union

  • Shipping port: Xiamen

  • Warranty: 12 months

GE Fanuc IC693PWR330E Stromversorgungsmodul der Serie 90-30

Das GE Fanuc IC693PWR330E, auch als Stromversorgungseinheit IC693PWR330 katalogisiert, dient als dedizierte Hardwarekomponente für die Stromverteilung mit hoher Kapazität über den Backplane-Bus in SPS-Systemen der Serie 90-30. Das Modul wird ausschließlich in den dafür vorgesehenen Stromversorgungssteckplatz ganz links in jeder Basisplatine der Serie 90-30 eingesetzt und wandelt die unverarbeitete AC- oder DC-Eingangsspannung in geregelte +5-VDC-Logikspannung, +24-VDC-Relaisstromversorgung und isolierte +24-VDC-Ausgangsschienen zur Versorgung von CPU-, E/A- und Optionsmodulen um.

Hardwarespezifikationen

Parameter Spezifikation
Modell IC693PWR330E
Marke GE Fanuc
Herkunft Vereinigte Staaten
Gewicht 0.54 kg
Abmessungen 152 x 51 x 127 mm
Betriebstemperatur 0 bis 60 Grad C
Leistungsaufnahme max. 90 VA (AC-Eingang), max. 50 W (DC-Eingang)
Basismodell IC693PWR330
Nenneingangsspannung 120/240 VAC oder 125 VDC
Eingangsspannungsbereich 85 bis 264 VAC, 100 bis 300 VDC
Gesamtausgangsleistung maximale Gesamtausgangsleistung von 30 W
Ausgangsspannungsschienen +5 VDC (5.0 bis 5.2 VDC), +24 VDC Relais (24 bis 28 VDC), isolierte +24 VDC (21.5 bis 28 VDC)
Max. Ausgangsströme +5 VDC (bis zu 30 W), +24 VDC Relais (max. 15 W), isolierte +24 VDC (max. 20 W)
Überbrückungszeit >= mindestens 20 ms bei Nenneingangsspannung
Schutzgrenzwerte Überspannung (Grenzwert 6.4 bis 7.0 V), Überstrom (max. 7.0 A auf der +5-VDC-Schiene)
Statusanzeigen PWR-, OK-, RUN- und BATT-LEDs

Kommunikationsgeschwindigkeit des Backplane-Busses und Skalierung der E/A-Dichte

Das IC693PWR330E sorgt direkt für eine stabile Spannungsregelung des parallelen Backplane-Busses und ermöglicht dadurch schnelles Scannen zwischen den Modulen sowie eine optimale Kommunikationsgeschwindigkeit des Backplane-Busses bei E/A-Konfigurationen mit hoher Dichte. Durch die Bereitstellung von bis zu 30 W für die +5-VDC-Backplane-Schiene können Systementwickler die Steckplatznutzung maximieren, ohne die Stromgrenzwerte der Backplane zu überschreiten, und so eine effiziente Skalierung der E/A-Dichte in Topologien mit mehreren Racks unterstützen.

Häufig gestellte Fragen

F: Kann die Stromversorgungseinheit IC693PWR330E in einem Standard-E/A-Steckplatz installiert werden?

A: Nein, das Modul verfügt über spezielle mechanische Codierungen und Backplane-Pins, die ausschließlich für den dafür vorgesehenen Stromversorgungssteckplatz ganz links an den Basisplatinen der Serie 90-30 ausgelegt sind.

F: Unterstützt das IC693PWR330E den Austausch im laufenden Betrieb, während die Basisplatine unter Spannung steht?

A: Nein, die Netzversorgung muss vollständig getrennt werden, bevor das Stromversorgungsmodul entfernt oder installiert wird, um elektrische Lichtbögen und Störungen der Backplane-Logik zu verhindern.

F: Welche Funktion hat die isolierte +24-VDC-Ausgangsschiene an der Klemmenleiste?

A: Der isolierte +24-VDC-Ausgang liefert saubere DC-Feldspannung für Eingangsschaltungen, externe Sensorschleifen und den 24-VDC-Stromversorgungsbedarf von Modulen direkt über die Klemmen der Stromversorgung.

Richtlinien für die Installation vor Ort

  • Trennen Sie vor dem Verdrahten oder Montieren des Stromversorgungsmoduls an der Basisplatine alle eingehenden AC- oder DC-Netzstromquellen.
  • Schließen Sie die eingehenden Netzleiter, den Neutral-/Common-Leiter und die Schutzerdungsleiter sicher an die 6-polige Klemmenleiste an der Frontplatte an.
  • Stellen Sie sicher, dass ein Kupfererdungsleiter mit niedrigem Widerstand vom Erdungsanschluss der Basisplatine direkt zum Gehäuserahmen führt, um Störinterferenzen zu verhindern.
  • Vergewissern Sie sich, dass die Gesamtleistungsaufnahme über alle +5-VDC-, +24-VDC-Relais- und isolierten +24-VDC-Ausgänge die maximale kombinierte Nennleistung von 30 W nicht überschreitet.
