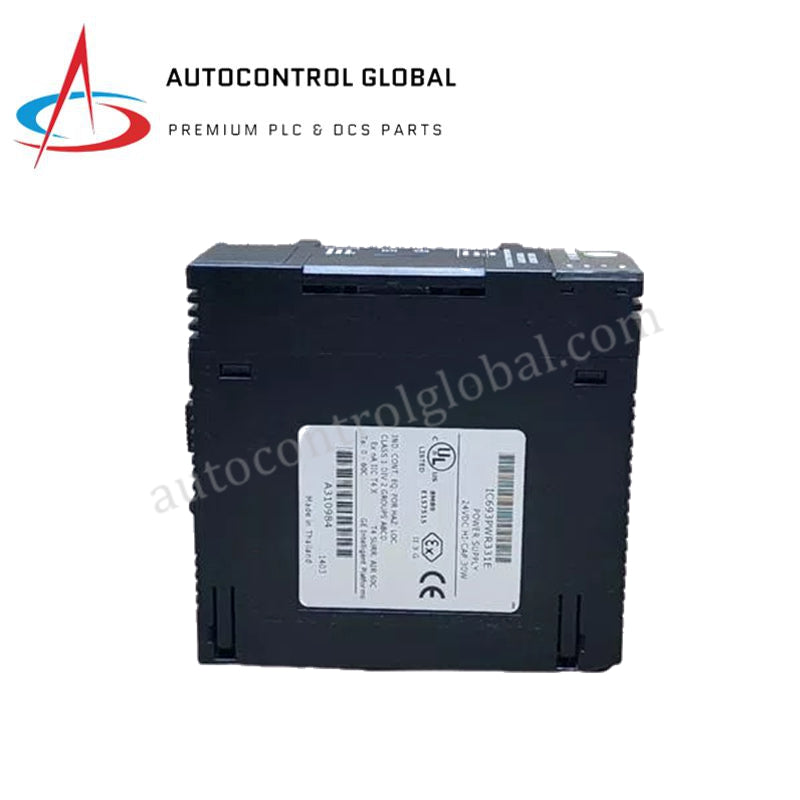

IC693PWR331E GE Fanuc Series 90-30 Hochleistungs-Stromversorgungsmodul

GE Fanuc IC693PWR331E Stromversorgungsmodul der Series 90-30

Das GE Fanuc IC693PWR331E, auch als IC693PWR331-Stromversorgungsmodul mit hoher Kapazität katalogisiert, ist eine dedizierte Hardwarekomponente zur Regelung der internen Busspannung und zur Stromverteilung an Module innerhalb von SPS-Plattformen der GE Fanuc Series 90-30. Das Gerät wird direkt im ganz linken Steckplatz der Basisplatine einer Series 90-30 montiert und wandelt DC-Eingangsspannungen in geregelte Logik- und Feldversorgungsschienen um, die für den Betrieb der CPU, der Speichersubsysteme und lokaler Erweiterungs-Racks erforderlich sind.

Hardwarespezifikationen

Backplane-Stromverteilung und Skalierung der I/O-Dichte

Das Modul verteilt Strom über drei interne Bus-Schienen, um bei Schaltvorgängen mit hoher I/O-Dichte einen deterministischen Systembetrieb aufrechtzuerhalten. Die primäre +5-VDC-Logikschiene versorgt den Rack-Backplane-Bus, CPU-Logikprozessoren und Kommunikationsadapter und gewährleistet dabei eine strikte Spannungsstabilität innerhalb eines Toleranzbereichs von 5,0 bis 5,2 VDC. Die sekundäre +24-VDC-Relaisausgangsversorgung versorgt speziell die Spulen diskreter Ausgangsrelais, die auf benachbarten Erweiterungsmodulen montiert sind. Die isolierte +24-VDC-Ausgangsversorgung versorgt hingegen feldseitige Transmitterschleifen und Eingangssensorschaltungen. Integrierte Schutzschaltungen überwachen kontinuierlich die Stromaufnahme und Überspannungsbedingungen an allen drei Ausgangsschienen. Bei einem Überstrom von mehr als 7 A schaltet das Modul die Stromerzeugung ab, um eine thermische Beeinträchtigung der Backplane-Leiterbahnen und angeschlossenen Erweiterungsmodule zu verhindern. Die Kompatibilität des Firmware-Flash-Speichers über verschiedene Hardwareversionen des Systems hinweg gewährleistet synchrone Aktualisierungen während der CPU-Abtastzyklen, ohne das Timing der Backplane-Kommunikation zu beeinträchtigen.

Häufig gestellte Fragen

F: Wie reagiert das IC693PWR331E, wenn die Eingangsbetriebsspannung unter die minimalen Betriebsschwellen fällt?

A: Das Modul hält die Stabilität des Ausgangsbusses bis zu 18 VDC (oder 2 VDC, abhängig von der Konfiguration des Niederspannungsbetriebsmodus) aufrecht. Fällt die Eingangsspannung unter diesen unteren Grenzwert, führen interne Überwachungsschaltungen eine geordnete Abschaltsequenz aus, schalten die OK-LED aus und signalisieren der CPU, Schreibvorgänge in den nichtflüchtigen Speicher einzufrieren.

F: Welche Grenzwerte für die Ausgangsleistung gelten beim Betrieb des Moduls bei erhöhten Umgebungstemperaturen?

A: Die gesamte kombinierte Ausgangsleistung beträgt bis zu einer Umgebungstemperatur von 50 °C 30 W. Bei Umgebungstemperaturen über 50 °C bis zur maximal zulässigen Temperatur von 60 °C muss die Ausgangsleistung linear reduziert werden, um eine thermische Abschaltung zu verhindern.

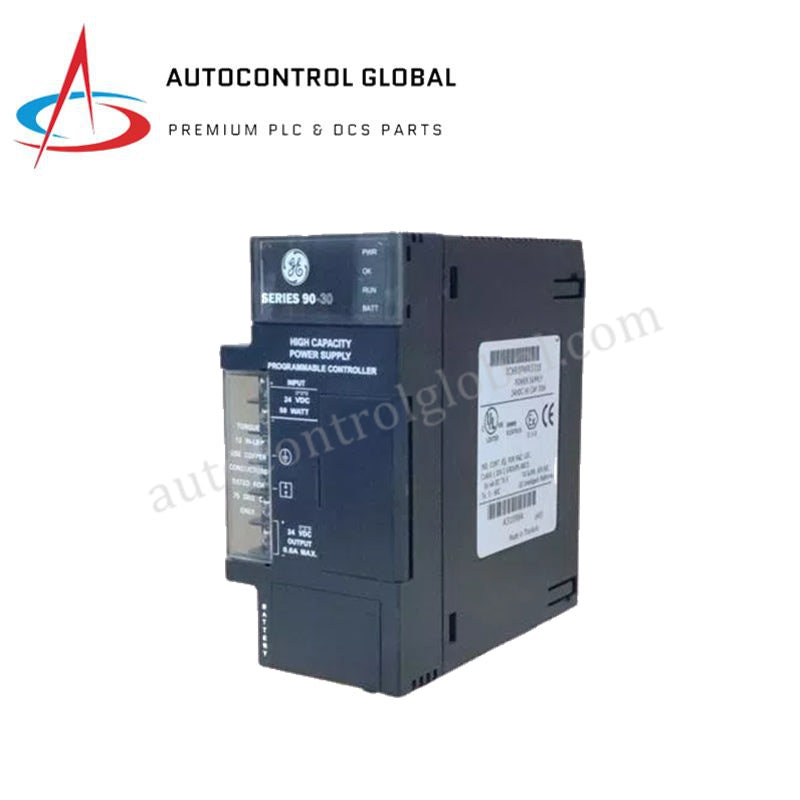

F: Welche Funktion haben die vier LED-Anzeigen an der Vorderseite während des normalen Systemstarts?

A: Die PWR-LED leuchtet grün, wenn an den Primärklemmen Eingangsspannung anliegt. Die OK-LED bestätigt, dass die interne +5-VDC-Logikbusspannung innerhalb der Standardtoleranzen bleibt. Die RUN-LED zeigt an, dass der CPU-Scan aktiv ausgeführt wird, und die BATT-LED leuchtet auf, wenn die Batterie zur Speichererhaltung der CPU unter die Mindestspannungsschwellen fällt.

Richtlinien für die Installation vor Ort

Trennen Sie vor dem Einsetzen oder Entfernen des Moduls die gesamte primäre Stromversorgung des betreffenden Series-90-30-Grundträgers. Vergewissern Sie sich, dass die Kontakte des Rückwandbussteckers frei von Schmutz und Metallstaub sind. Befestigen Sie ein ESD-Erdungsarmband an einer unlackierten Metallfläche der Schrankstruktur, um statische Entladungen an der integrierten Steuerlogik zu verhindern.

Richten Sie die oberen und unteren Führungsnuten des Moduls IC693PWR331E an Steckplatz 1 (der Position ganz links) im Grundträger aus. Schwenken Sie das Modul fest nach innen, bis der mehrpolige Rückwandbusstecker vollständig in der Buchse des Grundträgers sitzt. Ziehen Sie die unverlierbaren Halteschrauben oben und unten fest, um die mechanische Montage abzuschließen und eine niederohmige Schutzerdung am Rack-Chassis herzustellen.

Schließen Sie die Gleichstrom-Eingangsleiter an die drei Klemmschrauben des vorderen Klemmenblocks an. Verwenden Sie dazu Gabelkabelschuhe oder abisolierte Drahtenden mit einer Isolationsfestigkeit von 600 V. Halten Sie die Gleichstrom-Eingangsleitungen physisch von Hochspannungs-Wechselstromkabeln und Motorantrieben getrennt, indem Sie innerhalb des Gehäuses einen Mindestabstand von 200 mm bei der Leitungsführung einhalten. Befestigen Sie alle Leitungen an nahegelegenen DIN-Schienen- oder Kanal-Kabelkanälen, um Zugbelastungen an den Schraubklemmen des Moduls zu vermeiden.
