IC694MDL940C GE RX3i 16-Punkt-Relaisausgangsmodule
Manufacturer: GE Fanuc
-
Part Number: IC694MDL940C
Condition：New with Original Package
Product Type: Digitale Ausgangsmodule
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
GE Fanuc IC694MDL940C RX3i-Relaisausgangsmodul

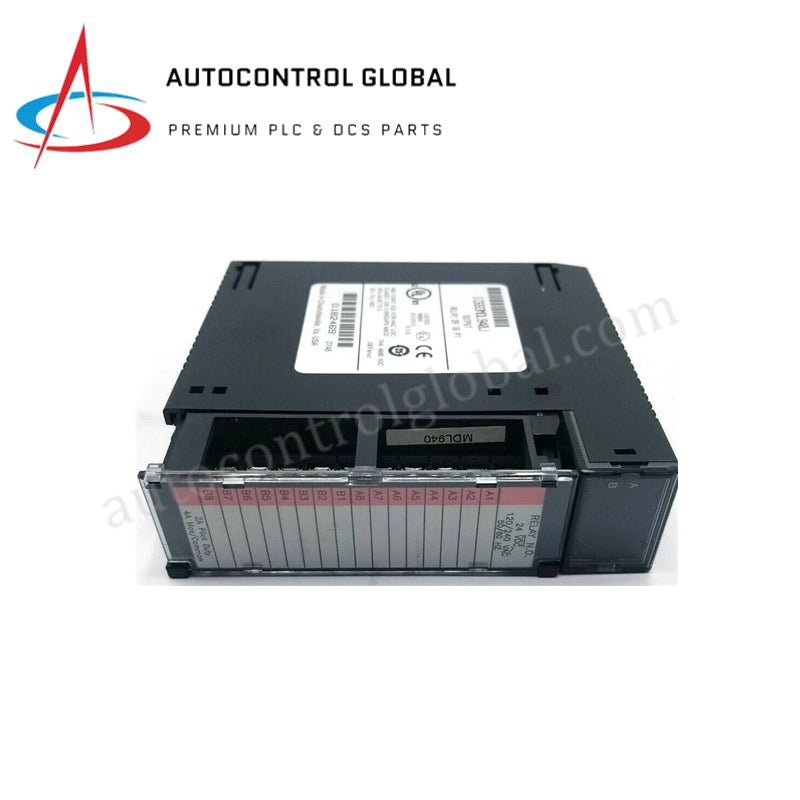

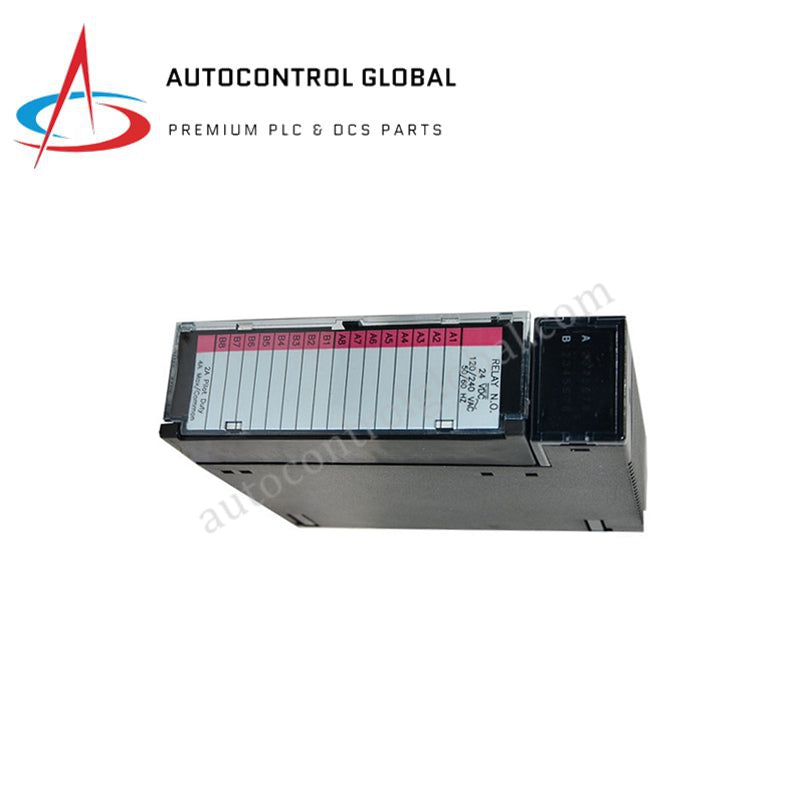

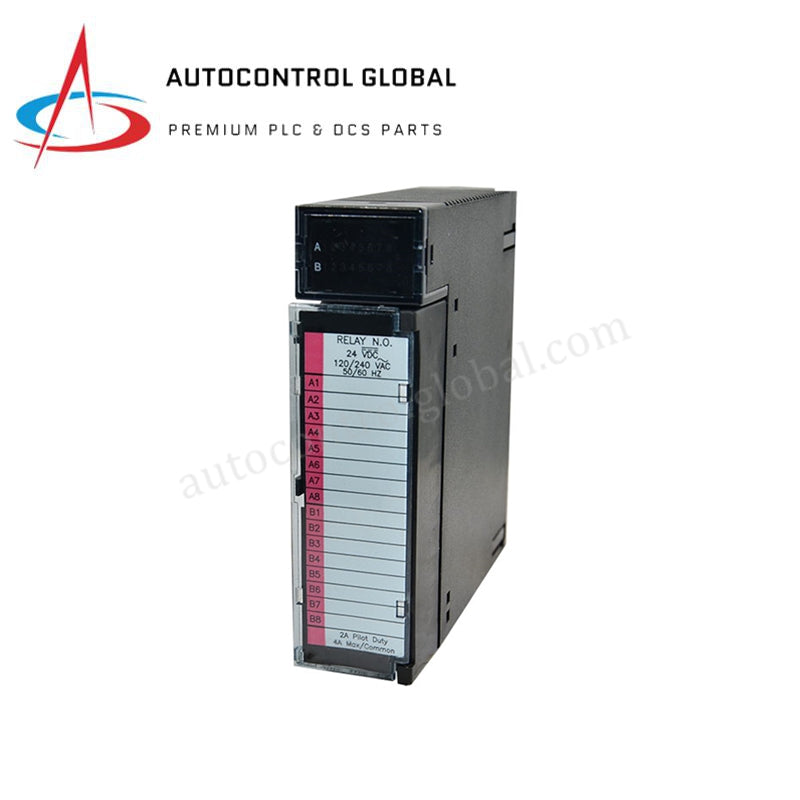

Das GE Fanuc IC694MDL940C (IC694MDL940 Relaisausgangsmodul) ist für die diskrete Lastschaltung in PACSystems-RX3i-Plattformen konfiguriert und ermöglicht eine direkte physische/elektrische Schaltung. Das am RX3i-Universal-Backplane betriebene Modul bietet 16 einzeln isolierte Schließerkontaktausgänge (Form A), die auf vier isolierte Gruppen verteilt sind. Das Gerät verbindet die Logik des Steuerungssystems direkt mit externen Feldaktoren, Magnetspulen und Anzeigeschaltungen, ohne zwischengeschaltete Trennrelais.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | IC694MDL940C |
| Marke | GE Fanuc |
| Herkunft | Standardmäßige industrielle Fertigung |
| Gewicht | 0,60 kg |
| Abmessungen | 130 x 33 x 120 mm |
| Betriebstemperatur | 0 bis 60 °C |
| Leistungsaufnahme | Maximaler Backplane-Strom von 135 mA bei 5 VDC (~3 W Wärmeabgabe) |
| Basismodell | IC694MDL940 |
| Anzahl der Kanäle | 16 Form-A-Relaisausgänge (Schließer) |
| Isolation | Punkt-zu-Punkt- und 1500-VDC-Feld-zu-Logik-Isolation |
| Betriebsspannungsbereich | 5 bis 30 VDC / 5 bis 250 VAC (50/60 Hz) |
| Schaltstrom der Kontakte | Maximal 2,0 A Pilot Duty pro Ausgang (max. 4,0 A pro Gruppencommon) |
| Kontaktreaktionszeit | Maximal 15 ms Einschalt-/Ausschaltzeit |
Kommunikationsgeschwindigkeit des Backplane-Busses und Skalierung der I/O-Dichte
Das IC694MDL940C kommuniziert über den parallelen Backplane-Bus des PACSystems RX3i und überträgt die Ausgangszustandsbilder synchron während jedes CPU-Abtastzyklus der Steuerung. Interne Optokoppler-Barrieren isolieren die Kommunikationsgeschwindigkeit des Backplane-Busses auf der Logikseite von induktiven Spannungsspitzen und elektrischen Transienten auf der Feldseite. Die Skalierung der I/O-Dichte ermöglicht es, bis zu 16 isolierte Stromkreise in einem einzigen Backplane-Steckplatz unterzubringen, wodurch Backplane-Rackplatz erhalten bleibt und ein deterministisches Steuerungstiming in erweiterten RX3i-Subracks gewährleistet wird.
Häufig gestellte Fragen
F: Benötigt das IC694MDL940C eine externe Stromversorgung für den Betrieb der internen Relaisspulen?
A: Das Modul bezieht die Antriebsleistung für die Spulen direkt aus dem 5-VDC-Backplane-Versorgungsbus. Für die Erregung der Relaismechanismen ist daher keine externe 24-VDC-Anwenderversorgung erforderlich.
F: Können Wechsel- und Gleichspannungslasten am selben IC694MDL940C-Modul gemischt werden?
A: Ja. Da die Kanäle punktweise isoliert und in vier isolierte Gruppen aufgeteilt sind, können unterschiedliche AC- und DC-Spannungspegel innerhalb der zulässigen Grenzwerte an separaten Gruppen geschaltet werden.
Richtlinien für die Installation im Feld
- Schalten Sie die Stromversorgung der Basisplatine und der Feldstromkreise aus, bevor Sie das Modul im RX3i-Rack-Steckplatz installieren oder entfernen.
- Verdrahten Sie induktive Lasten (z. B. Relaisspulen oder Magnetspulen) bei DC-Schaltungen mit externen Freilaufdioden und bei AC-Schaltungen mit RC-Snubbern, um Kontaktlichtbögen zu verhindern.
- Führen Sie die Feldverdrahtung durch den Klemmenblockarm und sichern Sie die Schraubverriegelungen des abnehmbaren Klemmenblocks, um die Vibrationsfestigkeit zu gewährleisten.
- Verbinden Sie die Funktionserde-Klemme der Backplane über ein Kupferband mit niedriger Impedanz mit der Erdungsschiene des Schranks, um Störungen von den Logikschaltungen abzuleiten.
