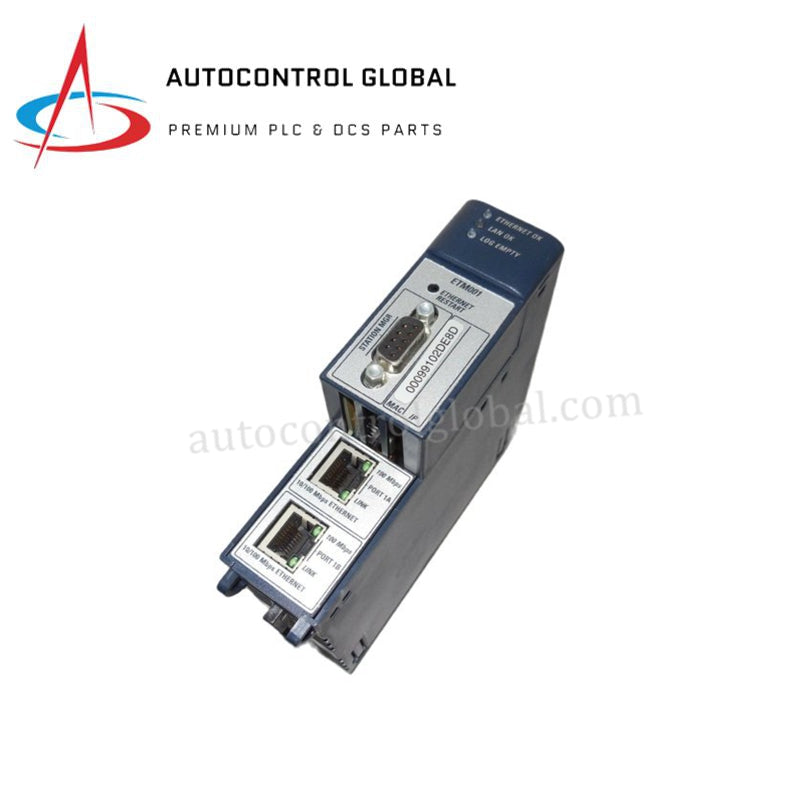

IC695ETM001-CC GE Fanuc PACSystems RX3i-Ethernetmodul

GE Fanuc IC695ETM001-CC PACSystems RX3i-Ethernet-Schnittstellenmodul

Das GE Fanuc IC695ETM001-CC, auch als IC695ETM001-Ethernet-Schnittstellenmodul katalogisiert, dient als dedizierte Hardwarekomponente für schnelle Netzwerkkommunikation und Protokollweiterleitung innerhalb von PACSystems-RX3i-Plattformen. Das Einzelsteckplatzmodul wird von einem integrierten 200-MHz-Ethernet-Prozessor angetrieben und verwaltet zwei automatisch erkennende 10/100-Mbit/s-Kanäle sowie eine RS-232-Seriellschnittstelle an der Frontseite. Es gewährleistet Determinismus in verteilten E/A-Architekturen und führt SRTP-, Modbus/TCP- und Ethernet-Global-Data(EGD)-Austauschvorgänge direkt über die lokale Rückwandplatine aus.

Hardwarespezifikationen

Kommunikation über den Rückwandbus und Netzwerkgeschwindigkeit

Das IC695ETM001-CC ist direkt mit dem schnellen PCI-Rückwandbus des PACSystems RX3i verbunden und entlastet die Haupt-CPU des Systems von der Verarbeitung der Netzwerkprotokolle. Über seine beiden geschirmten 10/100-Mbit/s-RJ45-Schnittstellen unterstützt das Modul die Pufferung in nichtflüchtigem Speicher, um auch bei hoher Netzwerkauslastung eine deterministische Paketübertragung aufrechtzuerhalten. Die Kompatibilität mit der integrierten Firmware-Flash-Speicherung gewährleistet eine nahtlose Kommunikation über den Rückwandbus und eine Taktsynchronisierung beim Austausch von 256 EGD-Datenblöcken oder bei der Verwaltung von bis zu 32 gleichzeitigen SRTP-Client- und Server-Verbindungen in Prozessnetzwerken.

Häufig gestellte Fragen

F: Unterstützt das IC695ETM001-CC den Hot-Swap-Betrieb innerhalb eines aktiven RX3i-Racks?

A: Ja, das Modul unterstützt Hot-Swap-Funktionen (Einsetzen/Entfernen unter Spannung) am RX3i-PCI-Rückwandbus, ohne die Ausführung des Controllers zu unterbrechen oder die Kommunikation benachbarter Module zu beeinträchtigen, sofern die entsprechenden Sicherheitsvorkehrungen für die Feldverdrahtung eingehalten werden.

F: Können den beiden Ethernet-Ports an der Frontseite separate IP-Adressen zugewiesen werden?

A: Nein, die beiden RJ45-Anschlüsse sind über eine interne Switch-Struktur verbunden und verwenden eine gemeinsame IP-Adresse und MAC-Schicht. Dadurch können Wartungstechniker Ethernet-Knoten in Reihe schalten, ohne einen externen Industrieswitch zu installieren.

F: Wie hoch ist die für das IC695ETM001-CC erforderliche Leistungsaufnahme über die Rückwandplatine?

A: Das Modul bezieht direkt von der Stromversorgung der RX3i-Rückwandplatine etwa 500 mA bei 5 VDC und verbraucht während standardmäßiger Vollduplex-Übertragungsschleifen nominal 2,5 W.

Richtlinien für die Installation vor Ort

Vergewissern Sie sich vor dem Einsetzen des IC695ETM001-CC in einen beliebigen universellen Erweiterungssteckplatz der RX3i-Rückwandplatine, dass die Kapazität der Rack-Stromversorgung die zusätzliche Stromaufnahme von 500 mA bei 5 VDC abdeckt. Richten Sie die Kartenkante des Moduls an den Führungsschienen der Rückwandplatine aus und drücken Sie es fest hinein, bis die oberen und unteren Haltehebel sicher einrasten.

Führen Sie standardmäßige STP-Kabel der Kategorie 5e oder Kategorie 6 in die beiden RJ45-Anschlüsse ein und stellen Sie sicher, dass die Metallabschirmung des Steckers fest am Rahmen des Modulports anliegt. Erden Sie die Gesamtkabelabschirmung am Eintrittspunkt des Gehäuses, um hochfrequentes Rauschen zu unterdrücken. Halten Sie zwischen Kommunikationsleitungen und Hochspannungs-AC-Leitungen einen Mindestabstand von 20 cm ein, um die Signalintegrität zu gewährleisten und Paketwiederholungen im Netzwerk zu minimieren.
